（一）滚动轴承的分类

滚动轴承按其所能承受的载荷方向可分为以下几类。

（1）深沟球轴承：主要用于承受径向载荷，如表1-20中的深沟球轴承。

（2）推力轴承：只承受轴向载荷，如表1-20中的推力球轴承。

（3）角接触球轴承：能同时承受径向载荷和轴向载荷，如表1-20中的圆锥滚子轴承。

（二）滚动轴承的代号

按国家标准GB／T272—1993《滚动轴承　代号方法》规定，滚动轴承的结构、尺寸、公差等级、技术性能等特性由滚动轴承代号来表示，其中代号由前置代号、基本代号和后置代号组成，其排列顺序为：

前置代号　基本代号　后置代号

（1）基本代号表示滚动轴承的基本类型、结构和尺寸，是滚动轴承代号的基础。基本代号由滚动轴承的类型代号、尺寸系列代号和内径代号组成。

①类型代号：用阿拉伯数字或大写拉丁字母表示，见表1-18。

②尺寸系列代号：由轴承的宽（高）度系列代号和直径系列代号组合而成，一般用两位数字表示。它表示同一内径的轴承，其内、外圈的宽度和厚度不同，其承载能力也不同。深沟球轴承、推力轴承的尺寸系列代号见表1-19。

表1-18　滚动轴承的类型代号

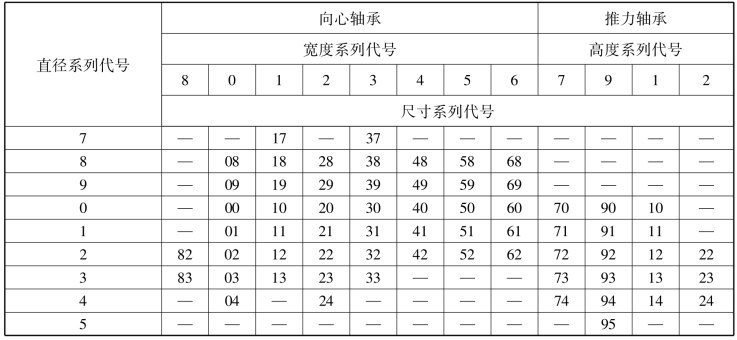

表1-19　滚动轴承的尺寸系列代号(www.daowen.com)

③内径代号：内径代号表示轴承的公称内径（轴承内圈的孔径），一般也由两位数字组成。当内径尺寸在20～480mm的范围时，内径尺寸＝内径代号×5。

例如，轴承代号6206：

6——类型代号，表示深沟球轴承。

2——尺寸系列代号，原为02，对此种轴承首位0省略。

06——内径代号［内径尺寸：6×5＝30（mm）］。

（2）滚动轴承代号中的前置代号和后置代号是轴承在结构形状、尺寸、公关等级、技术要求等有改变时，在其基本代号的左、右填加的补充代号，需要时可查阅有关国家标准。

滚动轴承的标记内容：名称、代号和国标号。

例如：滚动轴承6206GB／T276—1994《滚动轴承　深沟球轴承　外形尺寸》。

几种常用滚动轴承的类型代号、尺寸系列代号及标准号见表1-20。

（三）滚动轴承的画法

滚动轴承通常采用三种画法绘制，即通用画法、特征画法和规定画法。一般在画图前，根据轴承代号从其标准中查出外径D、内径d、宽度B和T后，按表1-20所示比例画图。

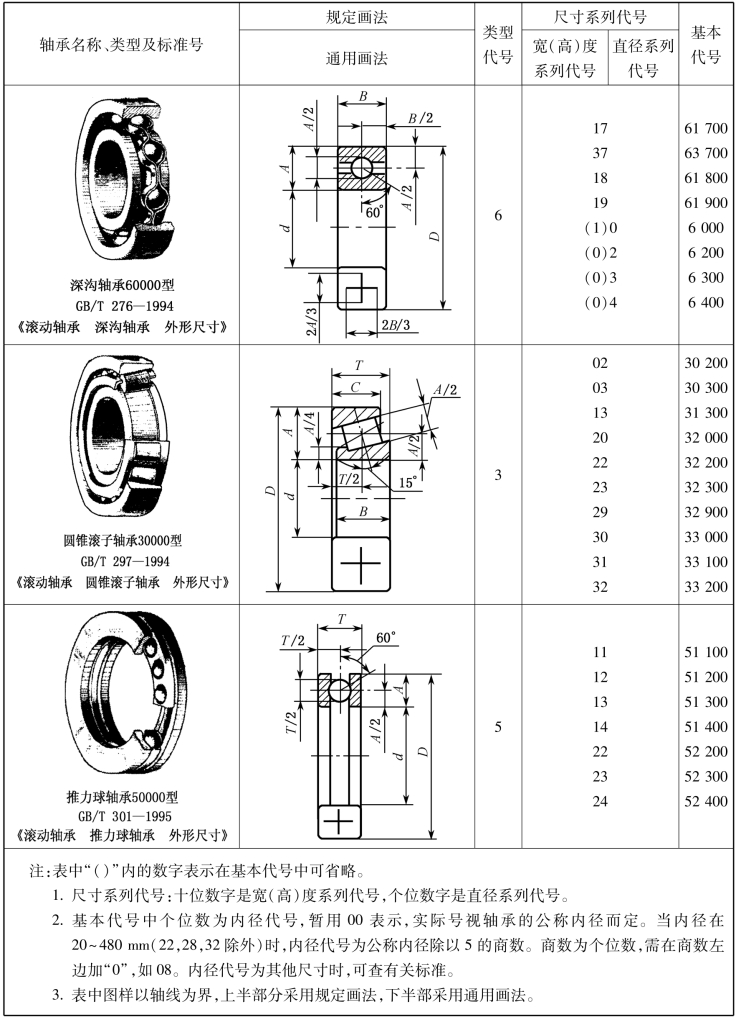

表1-20　常用滚动轴承的画法、类型及基本代号（GB／T4459.7—1998《机械制图　滚动轴承表示法》）
