弹簧是一种用来减振、储存能量、夹紧、测力的零件，常见的弹簧有圆柱螺旋弹簧［图1-153（a）、（b）、（c）、（d）］、板弹簧［图 1-153（e）］、平面涡卷弹簧［见图 1-153（f）］和碟形弹簧［图1-153（g）］等。根据受力方向不同，圆柱螺旋弹簧又可分为：压缩弹簧、拉伸弹簧和扭转弹簧，其中圆柱螺旋压缩弹簧应用最为广泛，本节只介绍它的规定画法。

图1-153　弹簧

（a）压缩弹簧；（b）拉伸弹簧；（c）扭转弹簧；（d）圆锥螺旋弹簧；（e）板弹簧；（f）平面涡卷弹簧；（g）碟形弹簧

（一）圆柱螺旋压缩弹簧各部分名称及尺寸关系

（1）簧丝直径（d）：制作弹簧用的钢丝直径。

（2）弹簧外径（D2）：弹簧的外圈直径。

（3）弹簧内径（D1）：弹簧的内圈直径。

（4）弹簧中径（D）：弹簧的平均直径。

D＝（D1+D2）／2＝D1+d＝D2-d

（5）节距（t）：除支承圈数外，在中径线上相邻两圈对应点之间的轴向距离。

（6）支承圈数（n2）、有效圈数（n）和总圈数（n1）：为了使压缩弹簧工作时受力均匀，保证轴线垂直于支承面，制造时必须将两端并紧、磨平。这部分圈数只起支承作用，称为支承圈数，一般取1.5圈、2圈和2.5圈3种，其中2.5圈应用较多。除支承圈数外，保持相等节距的圈数称为有效圈数。有效圈数和支承圈数之和称为总圈数。

n1＝n+n2(www.daowen.com)

（7）自由高度（H0）：在不受外力作用时的高度（或长度）。

H0＝n×t+（n2-0.5）d

（8）展开长度（L）：制造弹簧时，簧丝坯料的长度。

（二）圆柱螺旋压缩弹簧的规定画法（GB／T4459.4—2003《机械制图　弹簧表示法》）

弹簧的真实投影画法是很复杂的，因此国家标准对弹簧的简化画法作了具体规定：

（1）在平行于螺旋弹簧轴线的投影面上的视图中，其各圈的轮廓应画成直线。

（2）有效圈数在4圈以上时，可只画两端的1～2圈，中间部分省略不画，并允许适当缩短图形的长度，省略部分用通过弹簧丝断面中心的细点画线连接起来。不论支承圈数多少和末端情况如何，均按支承圈数为2.5圈绘制。

（3）右旋螺旋弹簧可按右旋绘制，但左旋弹簧不论画成左旋或右旋均需加注“左”字。

圆柱螺旋压缩弹簧的画图步骤如图1-154所示。

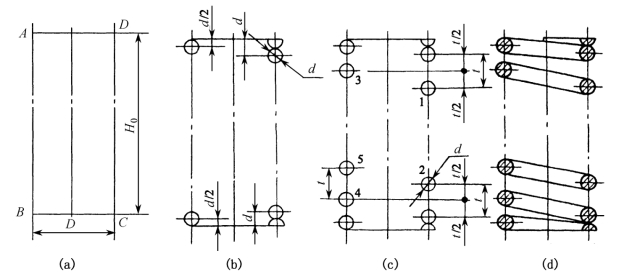

图1-154　圆柱螺旋压缩弹簧的画图步骤
