齿轮的主要作用是传递动力，改变转速和旋转方向。根据两轴的相对位置，齿轮可分为以下三类：

圆柱齿轮——用于两平行轴之间的传动［见图1-145（a）］；

圆锥齿轮——用于两交轴之间的传动［见图1-145（b）］；

蜗轮蜗杆——用于两垂直交叉轴之间的传动［见图1-145（c）］。

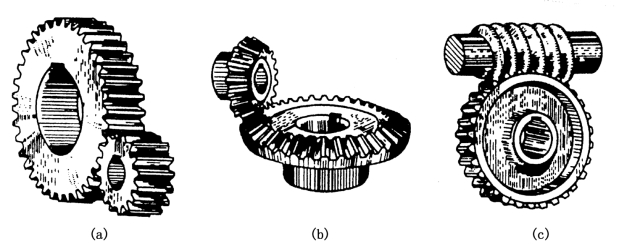

图1-145　常见的齿轮传动

（a）圆柱齿轮；（b）圆锥齿轮；（c）蜗杆、蜗轮

这里只介绍圆柱齿轮。

圆柱齿轮可分为直齿轮、斜齿轮和人字齿轮三种，如图1-146所示。

图1-146　圆柱齿轮

（a）直齿轮；（b）斜齿轮；（c）人字齿轮

（一）直齿圆柱齿轮各部分的名称和尺寸间的相互关系

直齿圆柱齿轮各部分的名称和尺寸间的关系如图1-147所示。

（二）直齿轮圆柱齿轮的规定画法（GB／T4459.2—2003《机械制图　齿轮表示法》）

1.单个直齿轮圆柱齿轮的画法

齿顶圆和齿顶线用粗实线画；分度圆和分度线用点画线画；齿根圆和齿根线用细实线画，也可省略不画。在剖视图中，齿根线用粗实线画，未剖的齿根线可省略不画，如图1-148所示。

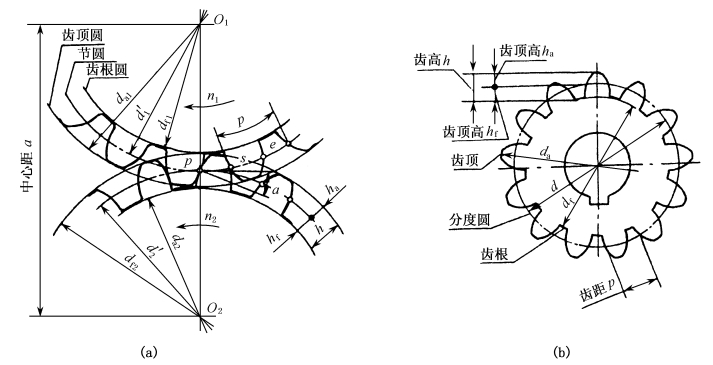

图1-147　直齿圆柱齿轮各部分名称(www.daowen.com)

（a）啮合图；（b）投影图

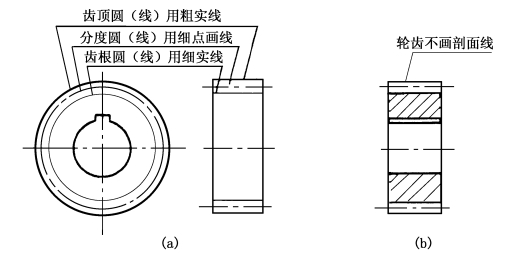

图1-148　单个直齿圆柱齿轮的画法

2.直齿圆柱齿轮的啮合画法

两个相啮合的圆柱齿轮，在垂直于齿轮轴线的视图中，啮合区的顶圆均用粗实线绘制［图1-149（a）］，也可省略［图1-149（d）］。用细点画线画出相切的两分度圆，两齿根圆用细实线绘制，也可省略不画。

在另一视图中，若取剖视图［图1-149（b）］，其中有一齿顶线画成虚线，其投影关系如图1-150所示，若画外形图［图1-149（c）］，啮合区的齿顶线无须画出，分度线用粗实线绘制，其他处的分度线仍用细点画线绘制。

（三）斜齿圆柱齿轮的画法

1.单个斜齿圆柱齿轮的画法

斜齿圆柱齿轮的画法与直齿圆柱齿轮的画法基本相同，不同的是在平行于齿轮轴线方向采用半剖或局部剖的视图中，在未剖切部分画处三条细实线，以表示轮齿的倾斜方向，如图1-151所示。

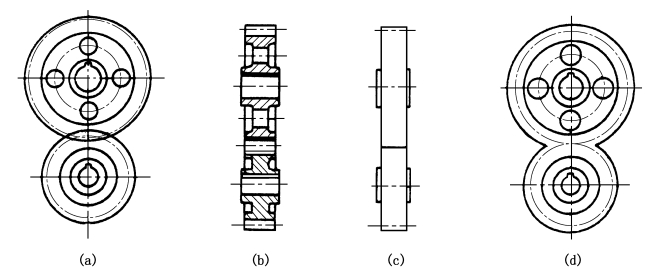

图1-149　直齿圆柱齿轮的啮合画法

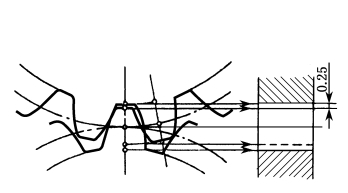

图1-150　齿轮啮合区投影的画法

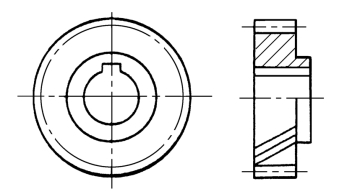

图1-151　单个斜齿圆柱齿轮的画法

2.斜齿圆柱齿轮的啮合画法

与直齿圆柱齿轮的啮合画法比较，除需用三条相互平行的细实线表示齿线方向外，其他均相同，人字齿轮的画法也是如此，如图1-152所示。

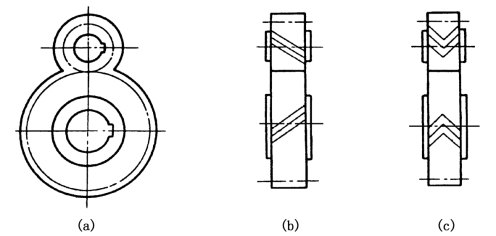

图1-152　斜齿、人字齿圆柱齿轮的啮合画法
