（一）螺纹的规定画法

国家标准GB／T4459.1—1995《机械制图　螺纹及螺纹紧固件表示法》对螺纹画法做了规定。

1.外螺纹的画法

螺纹的牙顶（大径）及螺纹终止线用粗实线表示，牙底圆（小径）用细实线表示，并画到螺杆的倒角或倒圆部分。在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画约3／4圈，倒角圆省略不画，如图1-132（a）所示。在剖视图中，断面线要画到粗实线，如图1-132（b）所示。

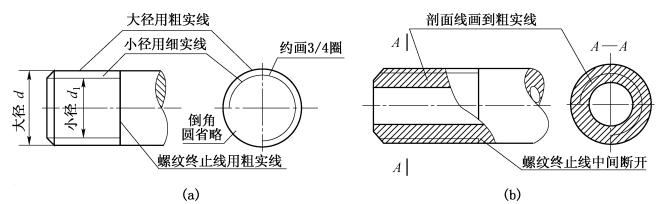

图1-132　外螺纹的画法

2.内螺纹的画法

画内螺纹的剖视图时，牙顶圆（小径）和螺纹终止线用粗实线表示，牙底圆（大径）用细实线表示。在投影为圆的视图中，表示大径的细实线只画约3／4圈，倒角圆省略不画，如图 1-133（a）所示。

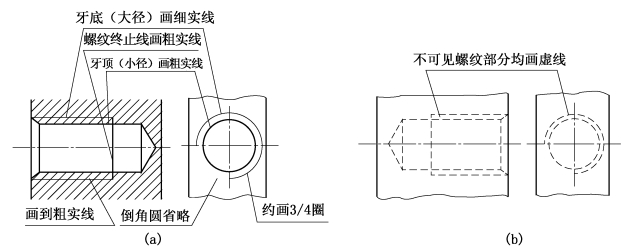

图1-133　内螺纹的画法

画内螺纹的剖视图时断面线也必须画到粗实线处。

不可见螺纹的所有图线都用虚线表示，如图1-134（b）所示。

对于不穿通的螺纹孔，一般应将钻孔深度和螺纹分别画出，钻孔深度按比例螺孔深0.5D绘制（D为螺纹大径），如图1-134所示。

螺纹相贯线的画法如图1-135所示。

圆锥外螺纹和圆锥内螺纹的画法如图1-136所示。

图1-134　不穿通螺孔的画法

(www.daowen.com)

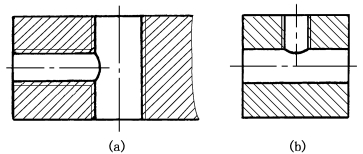

图1-135　螺纹孔相贯线的画法

（a）两螺纹孔；（b）螺纹孔与光孔

图1-136　圆锥外螺纹和圆锥内螺纹的画法

3.内、外螺纹的连接画法

国标规定：以剖视图表示内、外螺纹的连接时，其旋合部分应按外螺纹的画法表示，其余部分仍按各自的画法表示，并且规定：当剖切平面通过实心螺杆轴线剖切时，螺杆按不剖绘制，在垂直轴线的剖视图中，螺杆仍按剖切绘制，如图1-137所示。

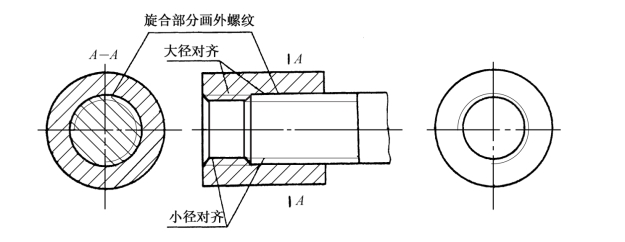

图1-137　螺纹连接的画法

4.螺纹牙型的表示方法

对于标准螺纹，一般可不画牙型。当需要表示螺纹牙型时，可按图1-138（a）、（b）的形式绘制。对于非标准螺纹，应画出牙型，如图1-138（c）所示。

（二）螺纹的种类、代号和标注

螺纹的种类、代号和标注见表1-16。

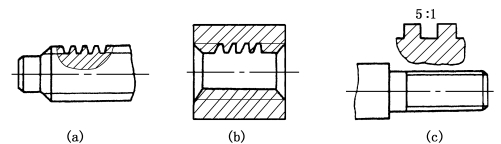

图1-138　螺纹牙型的表示方法

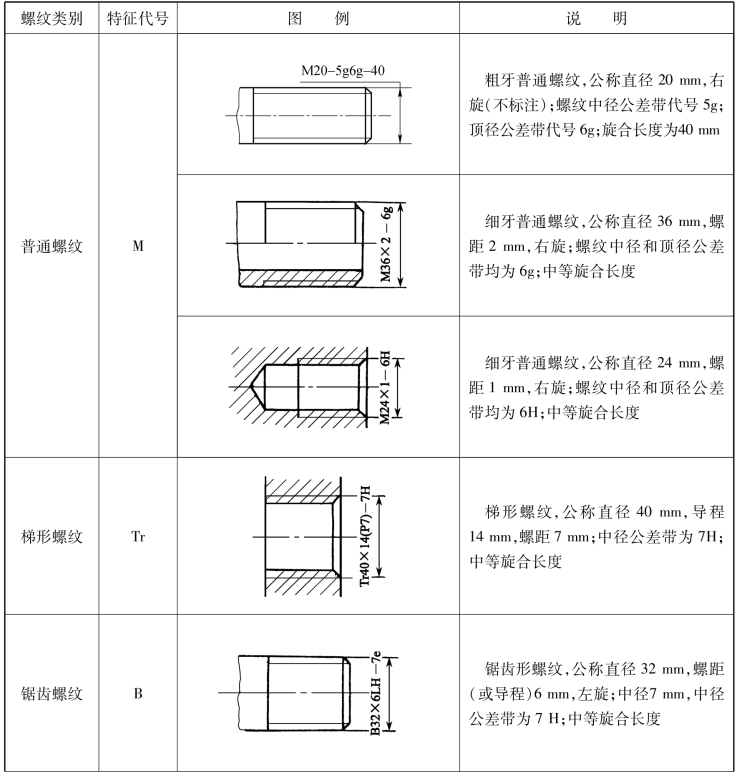

表1-16　螺纹的种类、代号和标注

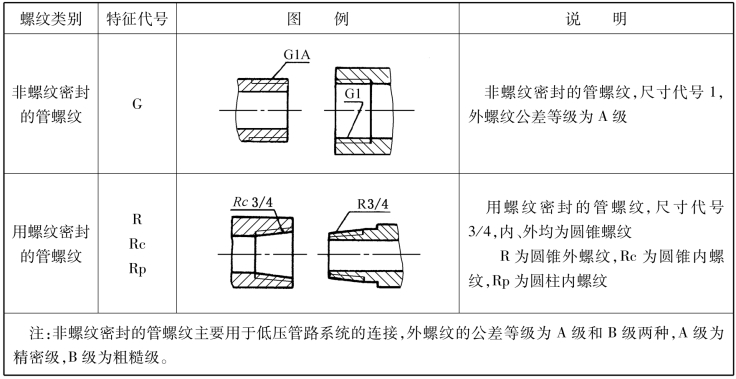

续表
