标注尺寸时必须遵循下列原则：正确选择标注尺寸的起点——尺寸基准；正确使用标注尺寸的形式。

图1-122　汽车备胎架支架

（一）尺寸基准

按尺寸基准性质，可分为设计基准和工艺基准。

1.设计基准

用以确定零件在部件或机器中位置的基准。图1-123中轴的轴线为径向尺寸的设计基准，轴承座底面为轴承孔高度方向的设计基准。

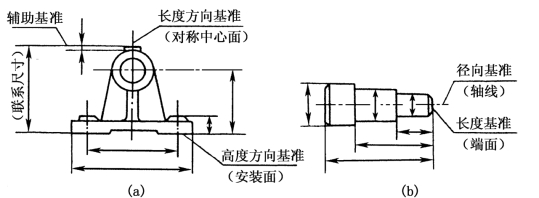

图1-123　尺寸基准

2.工艺基准

在零件加工过程中，为满足加工和测量要求而确定的基准。

（二）尺寸标注形式

根据图样上尺寸布置的情况，以轴类零件为例，尺寸标注的形式有三种。

（1）链式：轴向尺寸的标注，依次分段注写，无统一基准，如图1-124（a）所示。

（2）坐标式：轴向尺寸标注，以一边端面为基准，分层注写，如图1-124（b）所示。（3）综合式：轴向尺寸标注，采用链式和坐标式两种方法，如图1-124（c）所示。

(www.daowen.com)

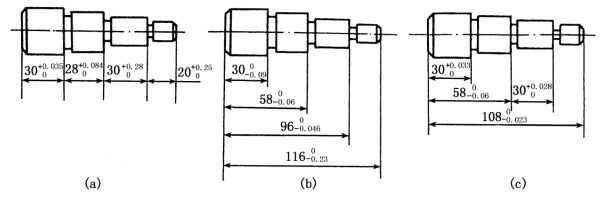

图1-124　尺寸标注形式

（a）链式；（b）坐标式；（c）综合式

（三）尺寸标注常用方法

（1）按加工顺序标注：从工艺基准出发标注尺寸，如图1-125所示。因为轴向尺寸考虑到了轴的加工顺序。因此，选择端面的工艺基准标注。

（2）重要尺寸（设计、测量、装配尺寸）要从基准直接标注：如图1-126所示，齿轮左端面为设计基准，应以此端面为基准标注齿轮轴长度方向的尺寸。

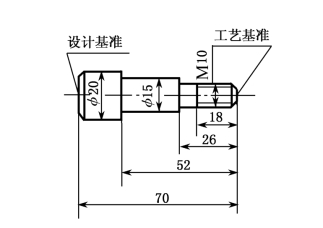

图1-125　按工艺基准标注尺寸

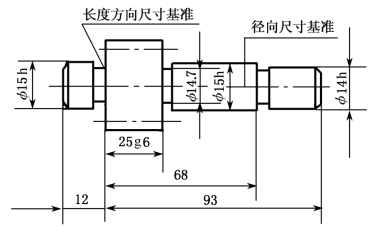

图1-126　按设计基准标注尺寸

（3）按测量要求标注：从测量基准出发标注尺寸，如图1-127所示。

（4）避免注成封闭尺寸链：如图1-128所示，在标注尺寸时，应将次要的轴段空出，不标注尺寸或标注尺寸后用括号括起来，作为参考尺寸。

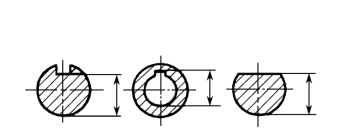

图1-127　按测量要求标注尺寸

图1-128　避免注成封闭尺寸链
