（一）断面图的概念

假想用剖切平面将零件的某处切断，仅画出断面的图形，称为断面图，简称断面，如图 1-99（c）所示。

断面图与剖视图的不同之处是：断面图仅画出零件断面的图形，而剖视图则要求画出剖切平面以后的所有部分的投影，如图1-99（b）所示。

断面适用于表示零件上某一局部的断面形状，如零件上的肋板、轮辐、轴上的键槽和孔等。

（二）断面图的分类及画法

断面分移出断面和重合断面两种。

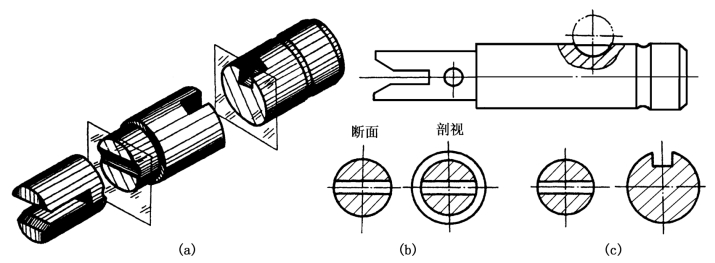

图1-99　机油泵轴的断面画法

1.移出断面

画在视图轮廓线之外的断面称为移出断面，如图1-99（c）所示断面即为移出断面。

移出断面的轮廓线用粗实线画出，断面上画出断面符号。移出断面要尽量配置在剖切平面迹线（剖切平面与投影面的交线，用细点画线表示）的延长线上，必要时也可画在其他位置。

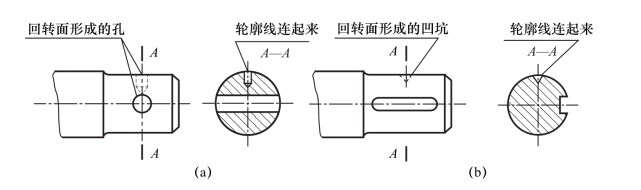

当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制，如图1-100所示。

图1-100　通过回转面的轴线时断面画法

当剖切平面通过非回转面，会导致出现完全分离的断面时，也应按剖视画，如图1-101所示。(www.daowen.com)

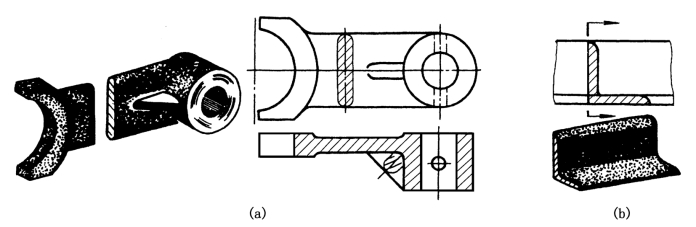

图1-101　断面分离时的画法

2.重合断面

画在视图轮廓线之内的断面称为重合断面，如图1-102和图1-103所示。

图1-102　重合断面画法

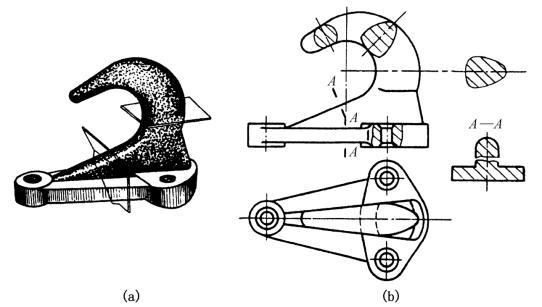

图1-103　前拖钩断面的表示法

重合断面的轮廓线用细实线绘制，当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。

（三）断面的标注

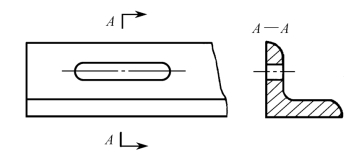

移出断面一般应用剖切符号表示剖切位置，用箭头指明投影方向，并注上字母，在断面图上方用同样的字母标出相应的名称“×-×”，但可根据断面图是否对称及其配置的位置不同作相应的省略，见表1-15。

重合断面当图形不对称时，需用箭头标明其投影方向，如图1-102（b）所示。如图形对称，一般不必标注，如图1-102（a）所示。

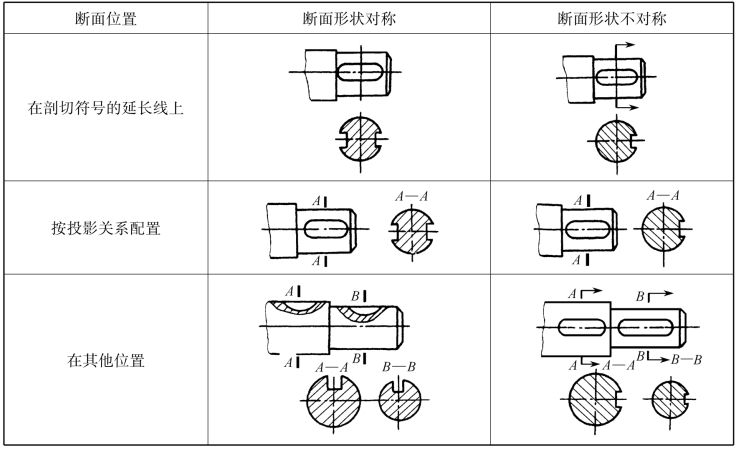

表1-15　移出断面的标注
