（一）基本概念

许多零件的内部形状都比较复杂，若用虚线表达这些不可见部分，图形就会层次不清，既不利于看图，也不便于标注尺寸。为此，表达零件内部结构时，常采用画剖视图的方法，简称剖视。

1.剖视图及其形成

假想用剖切平面剖开零件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得到的图形，称为剖视图。

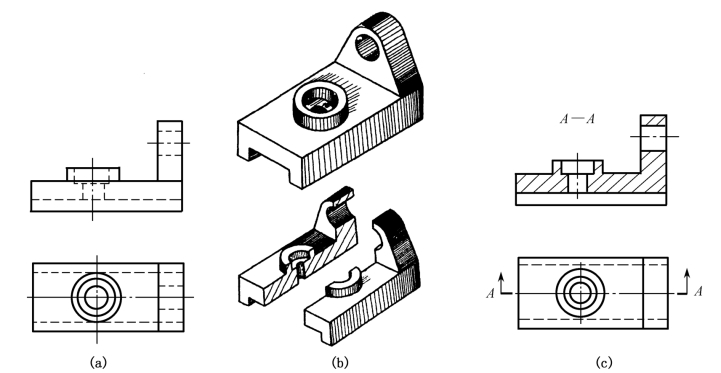

如图1-91（a）所示，在零件的视图中，主视图用虚线表达其内部形状，不够清晰。按图1-91（b）所示方法，假想沿零件前后对称面将其剖开，去掉前部，将后部向正投影面投影，就得到一个剖视的主视图，如图1-91（c）所示。

2.剖视图的画法

国家标准GB／T17452—1998《技术制图　图样画法　剖视图和断面图》对剖视图的画法有相应的规定。剖视图是假想将零件剖切后画出的图形，画剖视图时应注意以下几点。

（1）剖切位置要适当：剖切面要尽量通过较多的内部结构的轴线或对称平面，并平行于选定的投影面。

（2）内外轮廓要画齐：零件剖开后，处在剖切平面之后的所有可见轮廓都应画齐，不能遗漏。

（3）剖面符号要画好：剖视图中，凡被剖切的部分应画上剖面符号。国家标准GB／T 4457.5—2013《机械制图　剖面区域的表示法》中规定了各种材料的剖面符号，见表1-14。

金属材料的剖面符号应画成与水平线成45°的互相平行、间隔均匀的细实线，同一零件各个剖视图的剖面符号的方向、间隔要相同。如果图形的主要轮廓线与水平线成45°或接近45°，该图的剖面线应画成与水平线成30°或60°角的平行线，但倾斜方向仍应与其他视图剖面线一致，如图1-92所示。

图1-91　剖视图的形成

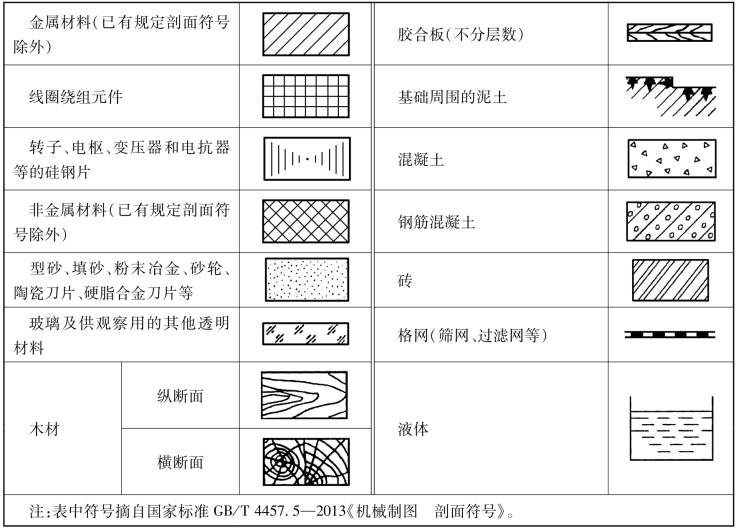

表1-14　各种材料剖面符号

（4）视图应完整。

剖视图是假想剖切画出的，所以与其相关的视图仍应保持完整。由剖视图已表达清楚的结构，其他视图中虚线即可省略。

3.剖视图的标注

一般应在剖视图上方用字母标出剖视图的名称“×—×”，在相应视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上相同的字母，如图1-91（c）所示。当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略箭头。

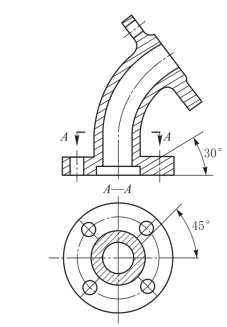

图1-92　剖面线与水平线成30°或60°

（二）剖视图的种类

按剖切范围的大小，剖视图可分为全剖视图、半剖视图和局部剖视图。

1.全剖视图

用剖切平面完全地剖开零件所得到的剖视图称为全剖视图。图1-93中泵盖的主视图为全剖视图。全剖视图一般用于表达内部结构复杂的不对称零件和外形简单的对称零件。对于内外形状都比较复杂而又不对称的零件，则可用全剖视图表达它的内部结构，再用视图表达它的外形。

全剖视图的标注，应视情况不同分别对待。当剖切平面通过零件对称或基本对称平面，且剖视图按投影关系配置，中间又无视图隔开时，可省略标注，如图1-93中的主视图。如不符合上述条件，则必须按规定方法标注。(www.daowen.com)

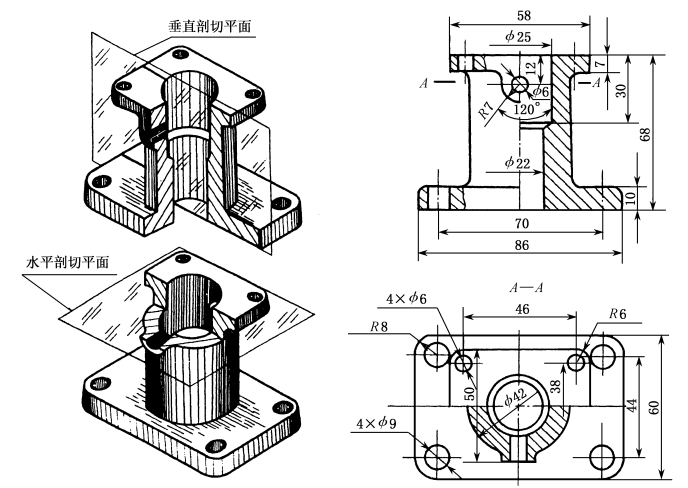

图1-93　全剖视图

2.半剖视图

当零件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画成剖视，另一半画成视图，这种图形称为半剖视图。

如图1-94所示零件的主视图和俯视图均为半剖视图，其剖切方法如立体图所示。半剖视图既充分表达了零件的内部形状，又保留了零件的外部形状，它是内、外形状都比较复杂的对称零件常采用的表达方法。

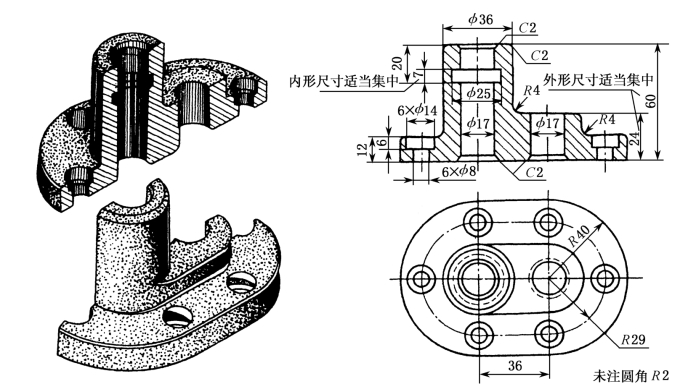

图1-94　半剖视图及尺寸标注

半剖视图的标注与全剖视图相同。如图1-94中主视图所采用的剖切平面通过零件的前后对称平面，故无须标注；而俯视图所用剖切平面不通过零件的对称平面，所以必须标出剖切位置和名称，但箭头可以省略。

半剖视图中，因为有些部分的形状只画出一半，所以标注尺寸时，尺寸线上只能画出一端箭头，而另一端只需超过中心线，不画箭头，如图1-94中φ25、φ22、φ42、38等。

3.局部剖视图

用剖切平面局部地剖开零件，所得的剖视图称为局部剖视图。

如图1-94所示的主视图和图1-95所示的俯视图均采用了局部剖视图画法。局部剖视图既能把零件局部的内部形状表达清楚，又能保留零件的某些外形，其剖切范围可根据需要而定，是一种很灵活的表达方法。

局部剖视图以波浪线为界，波浪线不应与轮廓线重合，也不能超出轮廓线之外，如图1-96所示。

当被剖切部分的结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线，如图1-97所示。

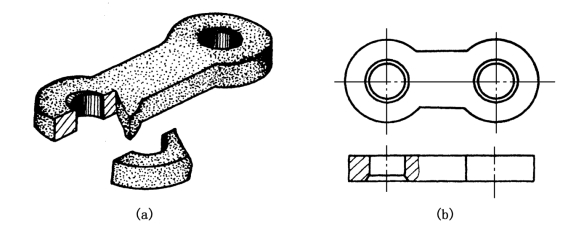

当零件对称，且在图上恰好有一轮廓线与对称中心线重合时，不宜采用半剖视，可采用局部剖视图，如图1-98所示。

图1-95　后钢板弹簧吊耳作局部剖视图

图1-96　局部剖视图波浪线的画法

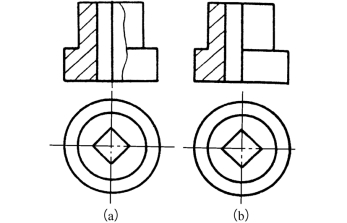

（a）正确；（b），（c）错误

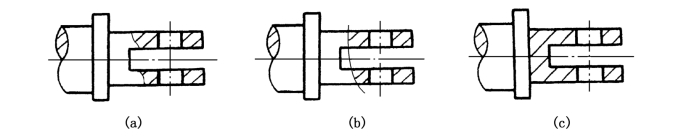

图1-97　回转体局部剖视图画法

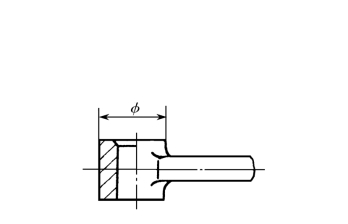

图1-98　对称零件局部剖视图的画法

（a）正确；（b）错误
