(一)基本视图

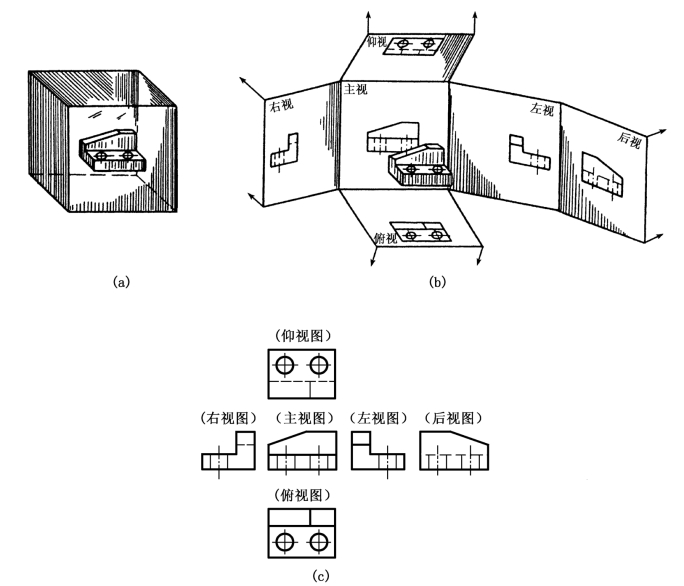

国家标准GB/T4458.1—2002《机械制图 图样画法 视图》规定,采用正六面体的六个面为基本投影面。如图1-87(a)所示,将零件放在正六面体中,由前、后、左、右、上、下六个方向,分别向六个基本投影面投影,再按图1-87(b)规定的方法展开,正投影面不动,其余各面按箭头所指方向旋转展开,与正投影面成一个平面,即得六个基本视图,如图1-87(c)所示。

图1-87 六个基本视图

六个基本视图之间仍保持着与三视图相同的投影规律,即主、俯、仰、后长对正;主、左、右、后高平齐;俯、左、仰、右宽相等。

六个基本视图中,最常应用的是主、俯、左三个视图,各视图的采用应根据零件形状特征而定。

(二)局部视图

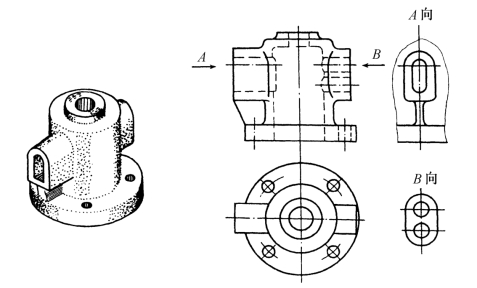

零件的某一部分向基本投影面投影而得的视图称为局部视图。如图1-88所示,零件主、俯两基本视图已将其基本部分的形状表达清楚,唯有两侧凸台和左侧肋板的厚度尚未表达清楚,因此采用A向、B向两个局部视图加以补充。采用这一组视图较简明地表达了零件的全部形状。

局部视图的断裂边界应以波浪线表示,如图1-88中“A向”。当所表示的局部结构是完整的,且外轮廓线又成封闭时,可省略波浪线,如图1-88中“B向”。

图1-88 局部视图(www.daowen.com)

局部视图上方应标出视图的名称“×向”,在相应视图附近用箭头指明投影方向并注上相同的字母。当局部视图按投影关系配置、中间又无其他视图隔开时,允许省略标注。

(三)斜视

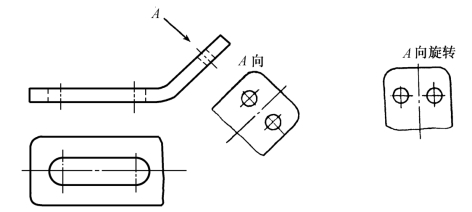

零件向不平行任何基本投影面的平面投影所得的视图,称为斜视图。如图1-89所示弯板形零件,其倾斜部分在俯视图和左视图上都不能得到实形投影。这时,就可以另加一个平行于该倾斜部分的投影面,在该投影面上画出倾斜部分的实形投影,即斜视图。

图1-89 斜视图

斜视图的画法与标注基本上与局部视图相同。在不致引起误解时,可不按投影关系配置,还将图形旋转摆正,此时,图形上方应标注“×向旋转”。

(四)旋转视图

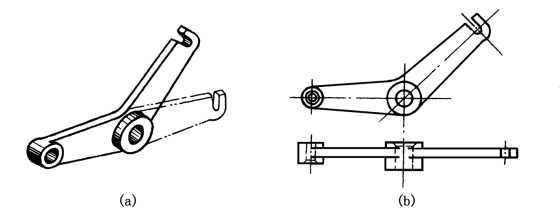

如图1-90所示物体右部的结构形状倾斜(不平行于基本投影面),在基本视图中不能把该部分的真实形状表达清楚,但该部分又具有回转轴线,所以在画俯视图时,可以假想将倾斜部分旋转到水平位置(图1-90(a)中的双点画线所示)后进行投影,这样既反映实形,又便于看图,这种假想将零件的倾斜部分旋转到与某已选定的基本投影面平行后,再向该投影面投影所得到的视图,称为旋转视图。旋转视图不需要任何标记。

图1-90 旋转视图的形成

(a)轴测图;(b)旋转视图
