（一）视频：电阻的串并联及Y—△连接

1.视频知识点归纳总结

1）

（1）向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流；一端口网络

（2）电压、电流关系（伏安关系），对内，对外

2）

（1）各电阻顺序连接，流过同一电流

（2）Req=R1+…+Rk+…+Rn=，uk=，电阻，分压，各串联电阻消耗功率的总和

（3）u1=，u2=

（4）各电阻两端分别接在一起，两端为同一电压

（5）G1+…+Gk+…+Gn=，ik=，电导，分流

（6）i1=，i2=

3）惠斯通电桥，R3R7=R4R6，开路，短路

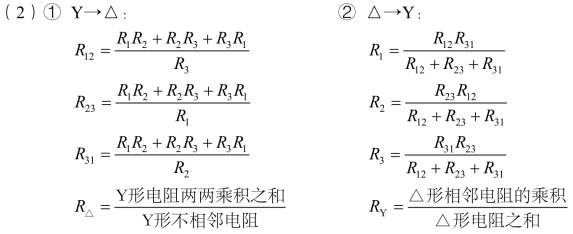

4）

（1）u12△，u23△，u31△，i1△，i2△，i3△

③R△=3RY

2.知识点的应用

（1）2Ω

（2）3Ω

（3）-1 A，A，0 A，A

（4）1.269 Ω

（5）①7 Ω　②7 Ω

（二）视频：电源的串、并联和实际电源模型

1.视频知识点归纳总结

1）

（1）uS1+…+uSk+…+uSn；uSk的参考方向与uS参考方向一致时，式中取“+”，不一致时取“-”

（2）uS1=uS2，uS1或uS2，相等，方向，电压源

（3）无耦合，理想电压源uS，等效电路见下图：

2）

（1）isk的参考方向与is参考方向一致时，式中取“+”，不一致时取“-”；is1-is2+is 3

（2）无耦合，理想电流源si，等效电路见下图：

3）(www.daowen.com)

（1）

u=uS-RSi

RS越小

（2）

i=iS-GS u

GS越小

4）

（1）iS=uS/RS，GS=1/RS，电流源电流方向与电压源电压方向相反

（2）

等效电路模型

等效电路模型

2.知识点的应用

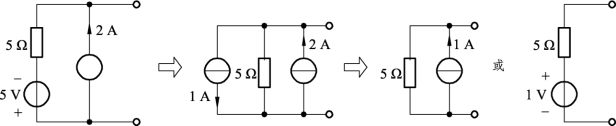

（1）

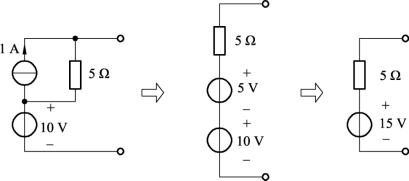

（2）

（三）视频：输入电阻

1.视频知识点归纳总结

（1）端口电压u，端口电流i

（2）电阻串并联，平衡电桥，△—Y变换

（3）加压求流，加流求压

2.知识点的应用

（1）（1-β）R

（2）15 Ω

（3）10 Ω

（4）（1- μ）R1+R2

（5）R1+（1+β）R2
