发动机冷却系可以将发动机工作时所产生的热量散发到空气中去,以保证发动机在最适宜的温度范围内进行工作。
如图1-8所示,冷却系主要由散热器1、风扇2、水泵7、节温器3、气缸体和气缸盖中铸出的夹层水套等组成。

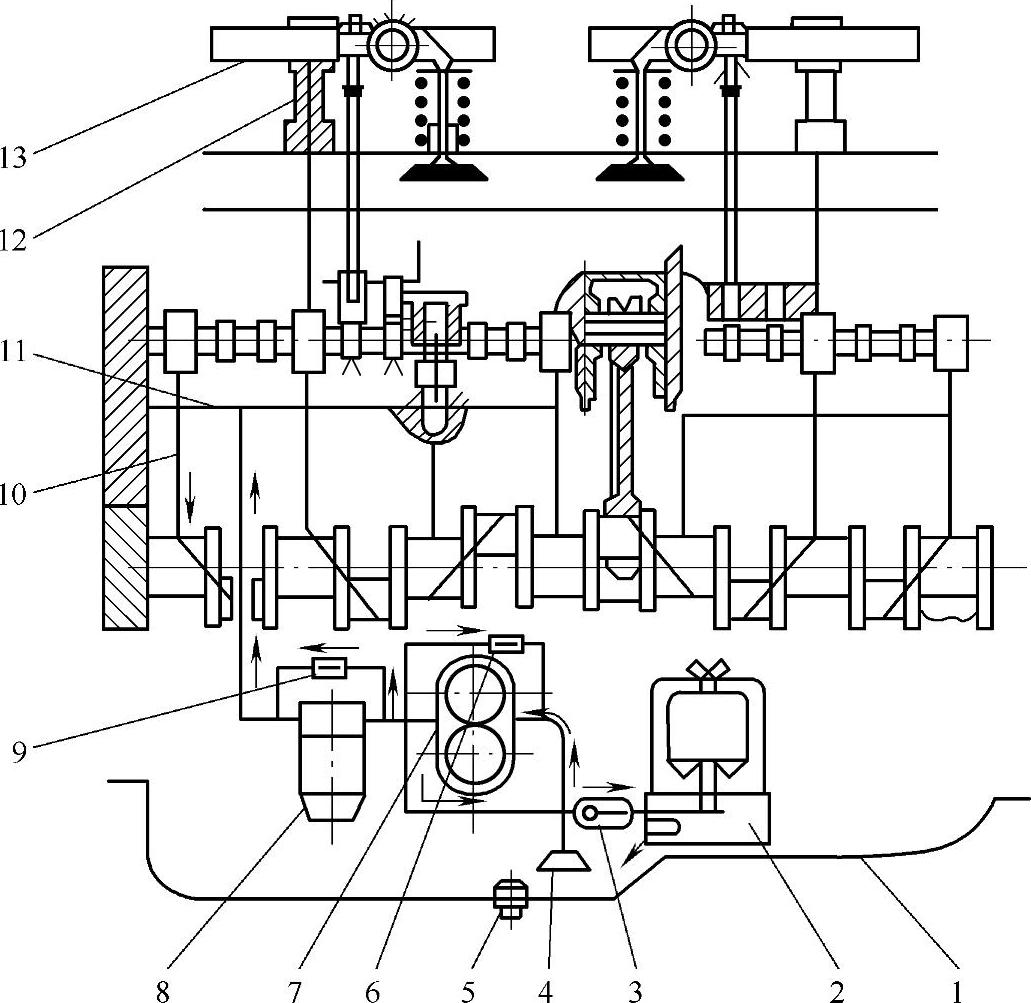

图1-7 发动机润滑系
1—油底壳 2—机油细滤清器 3—机油细滤清器进油限压阀 4—机油集滤器 5—放油螺塞 6—限压阀 7—机油泵 8—机油粗滤清器 9—机油粗滤清器旁通阀 10—横向油道 11—主油道 12—气门摇臂轴支架 13—摇臂轴

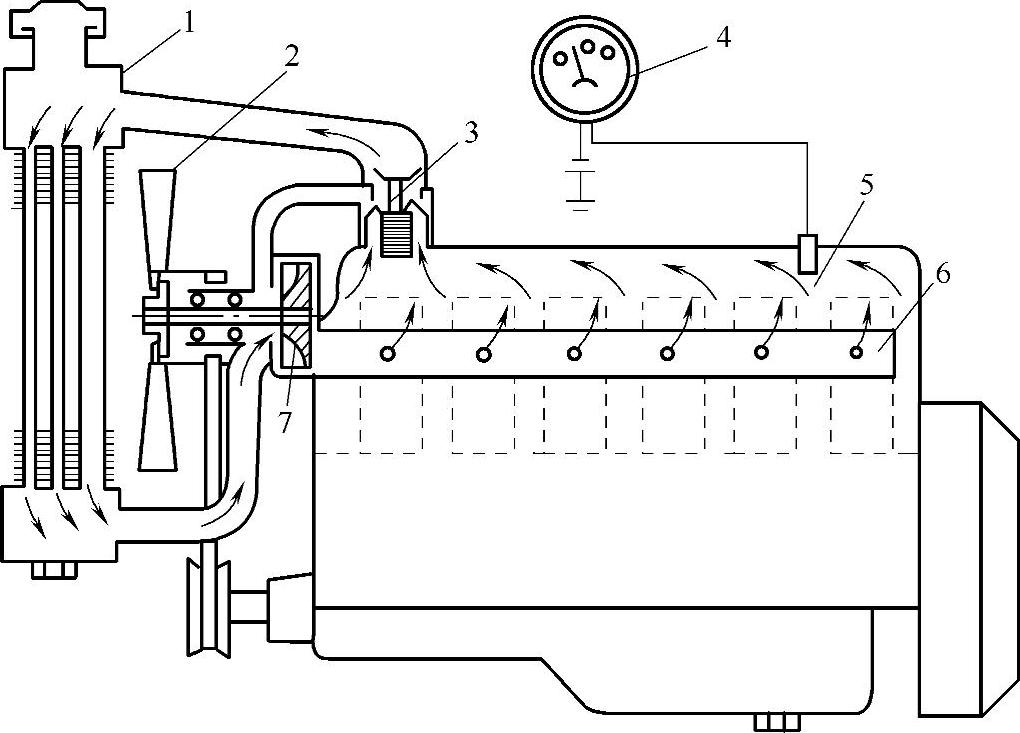

图1-8 强制循环式水冷却系
1—散热器 2—风扇 3—节温器 4—冷却液温度表 5—水套 6—分水管 7—水泵
1.冷却液流量的调节
(1)冷却液小循环 如图1-9a所示,当发动机冷却液温度较低时,节温器主阀门关闭,旁通阀开启,冷却液在发动机内部进行小循环。其循环路线为:水泵→水套→节温器旁通阀→小循环水管→水泵。此时,冷却液流动路线短,流量小,使发动机迅速升温。(www.daowen.com)
(2)冷却液大循环 如图1-9b所示,当发动机冷却液温度升高到一定值时,节温器主阀门开启,旁通阀关闭,冷却液经过散热器构成大循环。其循环路线为:散热器→水泵→水套→节温器主阀门→散热器。在冷却液流经散热器时,风扇的强制抽风作用将热量散发到空气中去,以保证发动机温度不至于过高。此时,冷却液流动路线长,流量大,故称大循环。

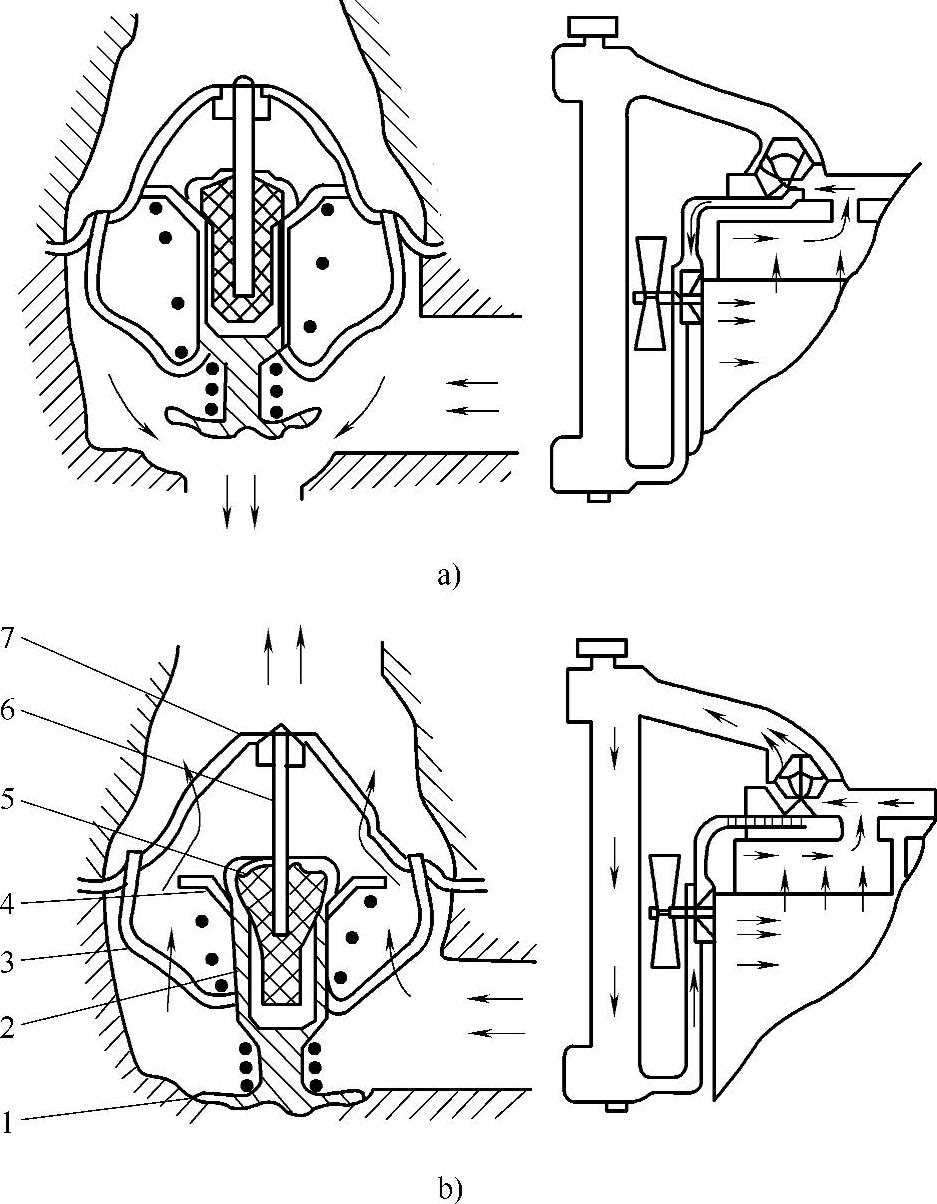

图1-9 冷却液的循环路线
a)小循环 b)大循环 1—旁通阀 2—感应体 3—下支架 4—主阀门 5—橡胶管 6—中心杆 7—上支架
(3)大、小循环同时进行 在节温器主阀门、旁通阀均处于部分开启状态时,大、小循环同时进行。
2.空气流量的调节
(1)人工控制 散热器前方设有百叶窗,由驾驶人操纵驾驶室内的手柄,改变百叶窗开度,调节流经散热器的空气流量。
(2)电动风扇自动控制 在散热器与发动机之间设电风扇,当发动机冷却液温度较低时,风扇不转;当发动机冷却液温度较高时,风扇高速旋转,以便散热。
