在学习C语言的时候，教科书上的第一个程序就是Hello World，即一个在屏幕上简单地打印出“Hello World！”语句的例子。在初步学习了事物与关系的图形表示后，我们就可以用UML来为这个Hello World例子进行面向对象建模，让大家有一个直观的认识。

图9—17　泛化关系

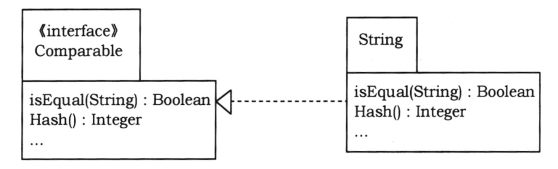

图9—18　实现关系

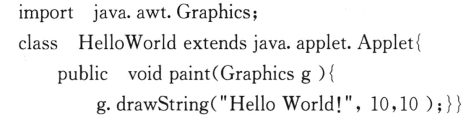

在java中，一个在浏览器中显示“Hello World！”的Applet代码如下：

第一行代码“import java.awt.Graphics；”使得程序可以使用Graphics类。前缀java.awt指出了类Graphics所在的包。

第二行代码“class HelloWorld extends java.applet.Applet｛”从Applet类派生出新的类HelloWorld，Applet类在java.applet包中。

接下来的代码：

public void paint（Graphics g）｛

g.drawString（"Hello World！"，10，10）；｝｝(www.daowen.com)

声明了类Hello World的方法paint，它用了一个Graphics对象g为参数，通过调用g的方法drawString来在屏幕上输出“Hello World！”。我们用UML为这个程序建立模型，如图9—19所示。

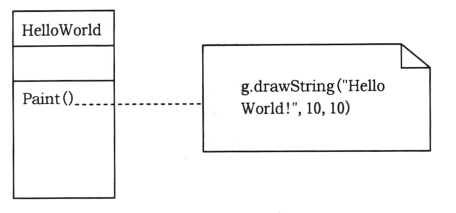

图9—19　HelloWorld的UML模型

图9—19表达了最基本的Hello World模型：一个类事物加上一个注释事物。但它还有很多东西没有表示出来，在我们的程序中还有Applet类和Graphics类。Applet用作Hello World类的父类，而Graphics类用在方法paint的实现中。在UML模型中可以将这些关系表示为图9—20。

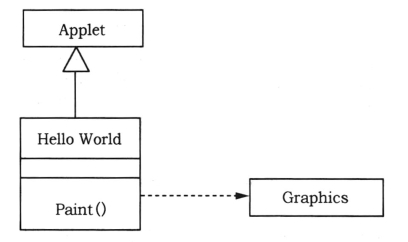

图9—20　HelloWorld的类及其关系模型

在图9—20中，我们用简单的矩形图标表示类Applet和Graphics，没有将它们的属性和方法显露出来是为了简化。图中的空心箭头表示Hello World类是Applet类的子类，代表一般化。Hello World和Graphics之间的虚线箭头表示依赖关系，表示Hello World类使用了Graphics类。

到这里或许你认为已经结束了，其实不然，如果认真研究java库中的Applet类和Graphics类，会发现它们都是一个庞大的继承关系中的一部分。追踪Applet的实现可以得到另外一个类关系图，如图9—21所示。其中的Component类通过Image Observer接口来接收有关Image信息的通知。

通过上面的Hello World示例，我们可以大致了解UML模型的搭建。事物、关系在模型中均用统一规范的图标直接表示，这些图标相互连接起来就构成了图，而图正是模型的表现形式。语义规则主要体现在模型中各个图标的命名、定义等工作上。公共机制则主要体现在图标间的相互连接上，旨在让连接更加清晰明了，让读者看得更加清楚，方便交流与查看。

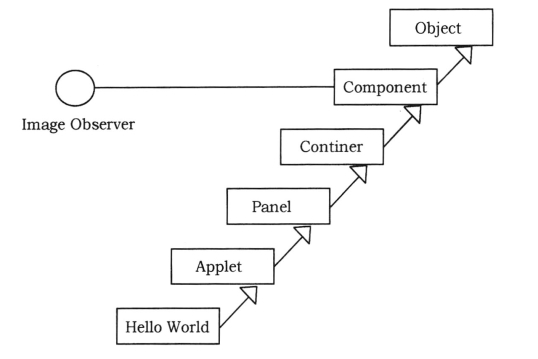

图9—21　Hello World的类继承图

建模实际上是对真实世界进行简化，从而可以更好地理解你要开发的系统。使用UML中基本的构造块如类、接口、组件、关联、依赖、继承等，可以建立简单的系统模型。
