控制流程图（Flow Chart，简称FC）又称框图，它是历史最悠久、最常使用的程序细节描述工具。

1.框图的三种基本成分

（1）处理步骤（用矩形框表示）；

（2）条件判断（用菱形框表示）；

（3）控制流（用箭头表示）。

图6—12就是使用这三种成分所表示的程序基本结构，可以把它们进行组合和嵌套，建立各种复杂的框图以表示程序的复杂逻辑关系。

图6—12　程序的基本结构(www.daowen.com)

2.框图的缺点

从20世纪40年代到70年代中期，框图一直是软件设计的主要工具。随着结构化程序设计的出现，逐步暴露出框图的许多缺点，有许多人建议停止使用它。目前虽然还有许多人在使用，然而总的趋势是越来越多的人不再使用框图了。

框图的主要缺点在于，它并不能引导设计人员用结构化设计方法进行详细设计，人们可以使用箭头实现向任何位置的转移（GOTO语句）；如果使用不当，框图就可能非常难懂，而且无法进行维护。因此，箭头是框图中的一个隐患，使用时必须十分小心，框图的质量在很大程度上取决于设计人员的水平。

3.框图的例子

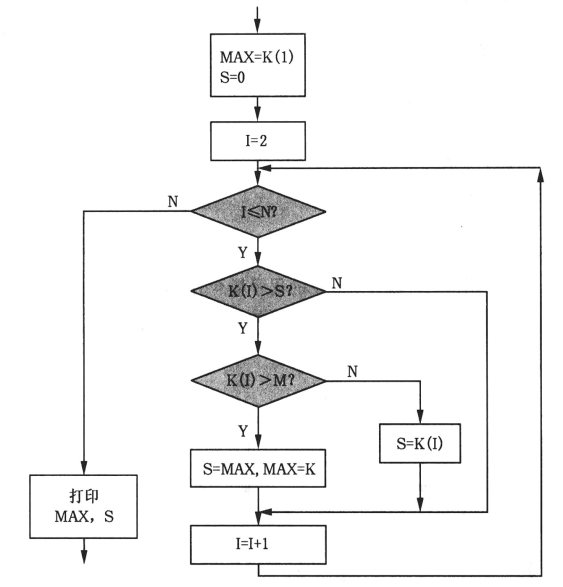

框图的优点是清晰易懂，便于初学者掌握。例如，图6—13描述了在数组K中找出最大数（maxima）和次大数（second）的详细处理过程。图6—13中，数组变量K（1），K（2），…，K（N）用来存储N个原始数据，I是循环变量，最后找出的最大数和次大数分别放在变量MAX和S中。

图6—13　控制流程图示例
