在该泵业集团管理信息系统的研制和运行过程中，计算机软、硬件是贯穿始终的工具，是系统赖以生活的物质基础，恰当地配置计算机系统，使得系统可以安全、可靠、高效地工作，系统网络设备总体结构如图12-7所示。

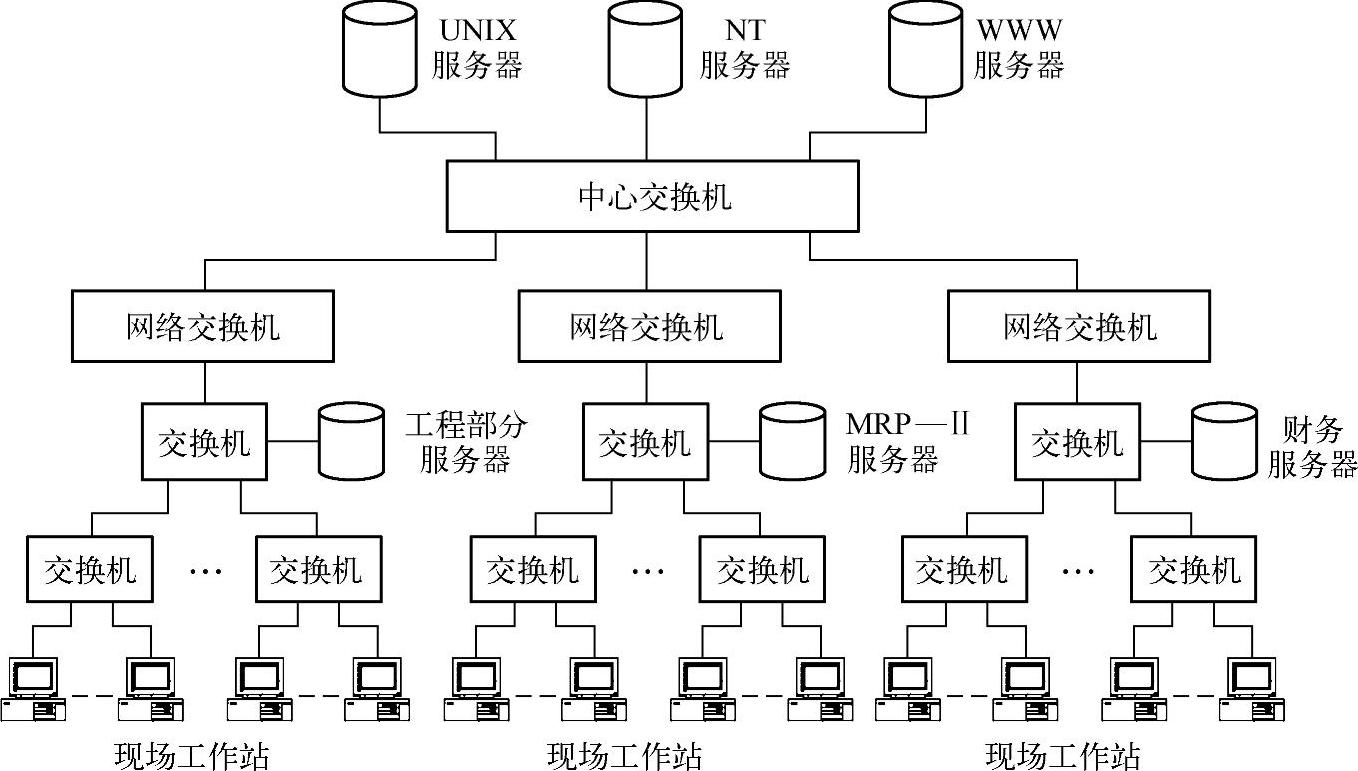

图12-7 系统网络设备总体结构

1.硬件选择

1）工作站选择：根据开发时期计算机市场的性能价格比和本系统的实际情况，选择了PIII 850M微机作为工作站。

2）服务器选择：服务器是网络环境的关键。根据该系统运算量大、信息流量较大、站点分布范围大、可靠性要求高的特点，对于分布在大于500米以上的站点，采用加长线放大器的通信电缆，用RS232串口做通信接口，UNIX做终端操作系统。此外，采用多服务器体系。服务器要具有较强的处理能力、较大的内存、较高的输入输出吞吐量，能够为客户机/服务器的应用环境提供后台运行的数据库，并能够适应今后的需求、发展，方便MIS的扩展。根据整个MIS的信息规模、用户数及所提供的服务类别，服务器的配置如下。

● MIS数据库服务器

CPU P41.5 G（512 K片内Cache）

内存512 MB

SCSI_2双通道控制器

磁盘容量36 GB×2

网络接口速率100 MB

● WWW、FTP、Email、DNS服务器

CPU P41.5 G（512 K片内Cache）

内存512 MB

SCSI_2双通道控制器

磁盘容量20 GB

网络接口速率100 MB

● 部门服务器

部门服务器共1台，财务处

CPU P41.3 G

内存512 MB

双IDE或SCSI硬盘

磁盘容量20 GB(www.daowen.com)

网络接口100 MB

2.软件选择

前台：Power Builder 7.0 for Windows数据库管理系统

后台：Oracle 8.2关系数据库支持。

3.网络设计

（1）总体设计原则

● 实用性原则。网络设计应以能满足公司需求为主要目标，在此前提下适当考虑经济性。

● 开放性原则。网络采用开放的标准、技术、结构、系统组件和用户接口。

● 可靠性原则。网络系统采用的技术、线路、产品应是通过实践检验，被证明是成熟可靠的，应注重稳定性，要求具有高MTBF（平均无故障时间）和低BR（平均故障率），提供容错设计，有故障检测和恢复手段。

● 安全原则。网络应具有安全措施，能够在多个层次上实现安全访问控制。

● 先进原则。网络的设计思想应先进，基础设施、主干结构的软、硬件应有一定的先进性。

● 可扩展性原则。网络系统设计应充分考虑今后的扩展。

（2）网络拓扑结构设计

整个网络系统采用三层树状结构。最高层是主干网，负责整个网络的通信及管理，连接主交换机和提供各种共享资源的服务器，是该MIS其他各分系统的集成平台；第二层是部门级网络，实现MIS、CAD、CAPP等各分系统的功能；最底层是现场级网络，以局部网为基础，分布在车间或小组内部。按照系统基本配置原则，通过对现有网络类型的分析，可以选用交换式快速以太网。

目前高速网络的实现主要有3种技术：快速以太网、异步传输模式（ATM）和光纤分布数据接口（FDDI）。快速以太网技术成熟、应用广泛，已得到几乎所有主流网络厂商的支持，具有速度快、工程实施维护简单的优点，支持第1、2、3、4、5类双绞线及光纤，但快速以太网通常采用共享介质访问技术，限制了网络的规模。ATM有明显优势，但目前支持它的软硬件较少，且ATM交换机及其相关产品价格昂贵。FDDI是十分成熟的技术，具有较强的容错能力，带宽可达100M。但FDDI对解决网络延时没有有效的方法，由于它采用的是共享带宽，随着网内用户的增多，各工作站实际带宽会明显下降。

交换式网络引入全连接的思想解决了这一问题，是当前流行的成熟的网络先进技术，既便于兼容企业原有的网络环境，又解决了总线式共享以太网的网络延时问题。因此该MIS网络系统选用交换式快速以太网。

根据目前企业的网络规模，可以选用交换式快速以太网，长距离干线采用多模光纤。100米以内的干线采用5类双绞线。通过多台交换机将网络分成多个网段，这样可提高整个网络的综合效率（见图12-8）。

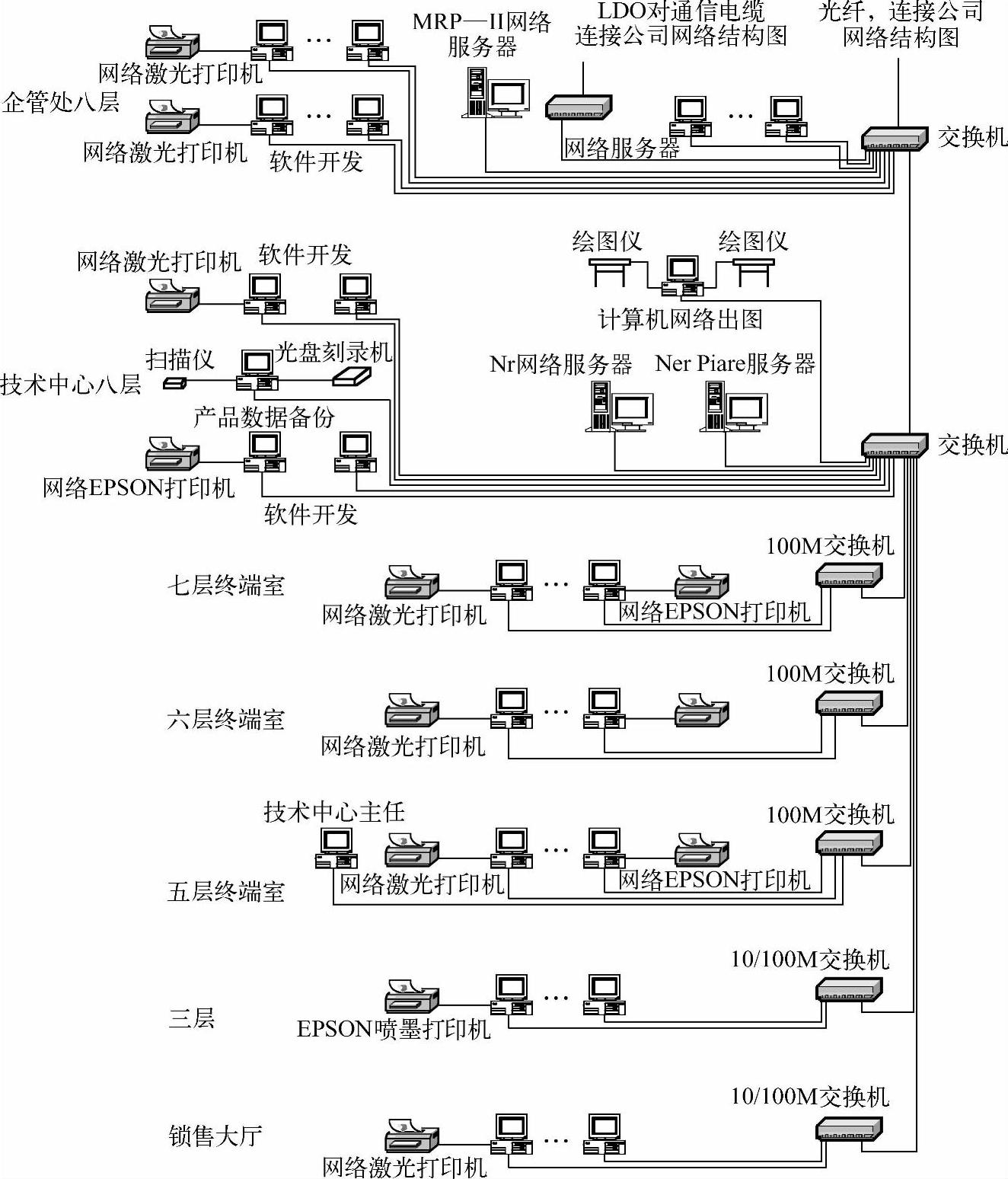

图12-8 网络结构图

（3）网络操作系统

网络操作系统是整个网络系统的关键之一。综合考虑该泵业集团有限公司的实际情况，同时采用UNIX、Windows NT、NOVELL 3种网络操作系统，各取其长，优势互补，协作运行于MIS中。UNIX操作系统具有优秀的开放性、安全性、实时性，技术成熟，是数据库开发、应用的首选平台。目前在我国Sco UNIX应用广泛，有良好的开发环境和技术支持，因此，选择Sco UNIX 5.0.4作为MIS服务器的操作系统。Windows NT的安装、维护和管理相对简单，工厂软件开发人员、设计人员更熟悉Windows平台；另外，它内置免费的IIS（Internet Information Server）和Web浏览器，支持WWW、FTP、GOPHER服务，因此选择Windows NT 4.0作为MIS服务器的网络操作系统。

为了确保原应用系统能够平滑过渡到新的系统中，不影响正常的生产，考虑到财务系统集成，MIS中保留原有的Netware网络操作系统，并升级到Novell Netware 4.1，为该MIS提供完善的文件服务功能。
