计算机网络是利用通信线路把分布在不同地点的多个独立的计算机系统连接起来的系统。联网的目的有二：一是让广大用户共享网络中的硬件、软件和数据等资源，二是让广大用户可以方便地进行通信。目前，计算机网络已发展到较高水平，应用也十分普遍。绝大多数MIS都是运行于计算机网络之中，因此网络设计已成为MIS设计的重要组成部分。

计算机网络设计是将初步规划中的各个子系统从内部用局域网连接起来，以及合理地与外部系统相连接，但并不是去设计或开发一个网络，而是根据实际业务的需要去考虑如何配置和选用一个网络产品。主要包括：确定建设目标、网络主干设计、办公大楼网络设计、实时系统与联网设计、相关子网设计、零散用户联网设计、软硬件平台的选择等。

（1）网络设计准备

在进行计算机网络设计之前，应该在MIS的系统分析阶段完成以下工作：

1）调查并分析系统内部组织机构及信息处理功能的物理分布情况，包括其所处的建筑物名称、各部门（子系统）之间布线的实际距离。

2）确定使用计算机网络的相关组织与人员。

3）确定网络的处理能力，包括数据传送能力的确定和网络响应时间的确定。

● 数据传送能力是指单位时间内能够传送的数据量。

● 响应时间一般是指某一要求从产生到得到回答的时间。在网络中，响应时间是从终端

输入动作完成开始，到中心处理完将电文输出这段时间。基于传感器的实时系统，要求保证严格的响应时间。由于此类系统的事件产生在几秒以下，往往要求在几十毫秒内迅速应答，因此在网络设计上要避免发生等待。主机系统的程序应常驻内存，使用高速网络，以保证快速响应。大多数实时系统，如银行信息系统，对80%～90%事务的响应时间在2～3秒就可以了。

（2）网络设计

网络设计按照下列步骤进行：

1）确定网络建设目标。充分考虑建网单位的生产、经营与管理特点，地理分布状况以及未来发展需要来确定网络建设目标。如跨行业多种经营的特大型国有企业，已形成了以水电为主，兼顾十多个工业和服务企业的集团。其MIS网络建设的目标是在集团内部建成以浏览器/服务器结构为基础的Intranet，通过卫星与国家部门信息网相连，并通过DDN等多种方式连入Internet。(www.daowen.com)

2）网络主干设计。网络主干作为整个系统的数据交换中心，应具有较强的数据交换能力。设计依据是数据量与响应时间的具体要求。

3）办公大楼网络设计。一般单位的办公大楼是信息中心所在地，服务器的信息流量较大。在网络设备的选择与连接上，要解决通信的瓶颈问题。

4）实时系统与网络的互联设计。大部分企业近年来已建成了计算机监控、调度以及过程控制等系统。这些系统的实时数据应能连接到企业的MIS上，供有关管理部门共享。

5）相关子网建设。部分企事业单位还包括下属二级单位。为了各自的相对独立性和全网的安全性，可在二级单位内部建立局域网。考虑到距离较远，室外须严防雷击、电磁干扰等因素，多用单模光纤将相关子网与主干网连接起来。

6）零散用户联网设计。距离远、规模较小的二级单位或零散用户可采用集团程控电话网与网络中心相连。为提高访问速度，可采用远程访问服务器。

7）软硬件平台的选择。目前，可供选择的软硬件平台产品较多。原则上要按网络的响应时间、数据传输率及用户工作需要和投资额来选择。硬件平台的关键是服务器的配置。选用运算速度快、数据存储容量大的双CPU的服务器作为SQL Server，选用运算功能、处理能力稳定的机型作为WWW、E-Mail服务器。此外，还应选用性能稳定、具有较大存储容量的计算机作为代理服务器（Proxy Server）。网络操作系统、网络数据库软件、邮件服务器软件以及代理服务器软件可选微软的系列软件，也可选Linux系列软件或NOVELL系列软件。如可用WindowsNT Server作为网络操作系统，用MS SQL Server作为网络数据库软件，用Microsoft Exchange Server作为邮件服务器软件，用Microsoft Proxy Server作为代理服务器软件。

（3）网络设计案例

某集团公司是跨行业多种经营的特大型国有企业，涉及水电开发、冶炼、机械、化工、贸易等行业的生产经营活动，形成了以水电为主、兼顾十多个工业和服务企业的企业集团。该公司的下属企业中具有计算机监控、检测和生产过程控制等计算机实时系统。另外，各企业分布距离远，既有固定的办公大楼，也有零散用户。经综合分析，联网主要方案如下。

网络主干第一期采用快速以太网，第二期的升级拟选择千兆以太网或155 M的ATM。网络系统的中心交换设备选用了3COM公司的第三层高功能交换机CoreBuilder 3500，该产品采用了先进的ASIC+RISC技术和可编程的灵活智能路由引擎（FIRE），总数据吞吐量可以超过每秒400万包。通过CB3500连接了4台服务器、1台主控服务器、1台MS SQL Server、1台DNS Server和Web Server、1台Proxy代理服务器。

办公大楼采用3COM SuperstackⅡ3300作为接入交换机，与主交换机CB3500相连，较好地解决了通信瓶颈问题。布线工程选用了美国AMP公司的超五类布线产品，其余部分不再赘述。该集团公司的网络拓扑结构图如图10-20所示。

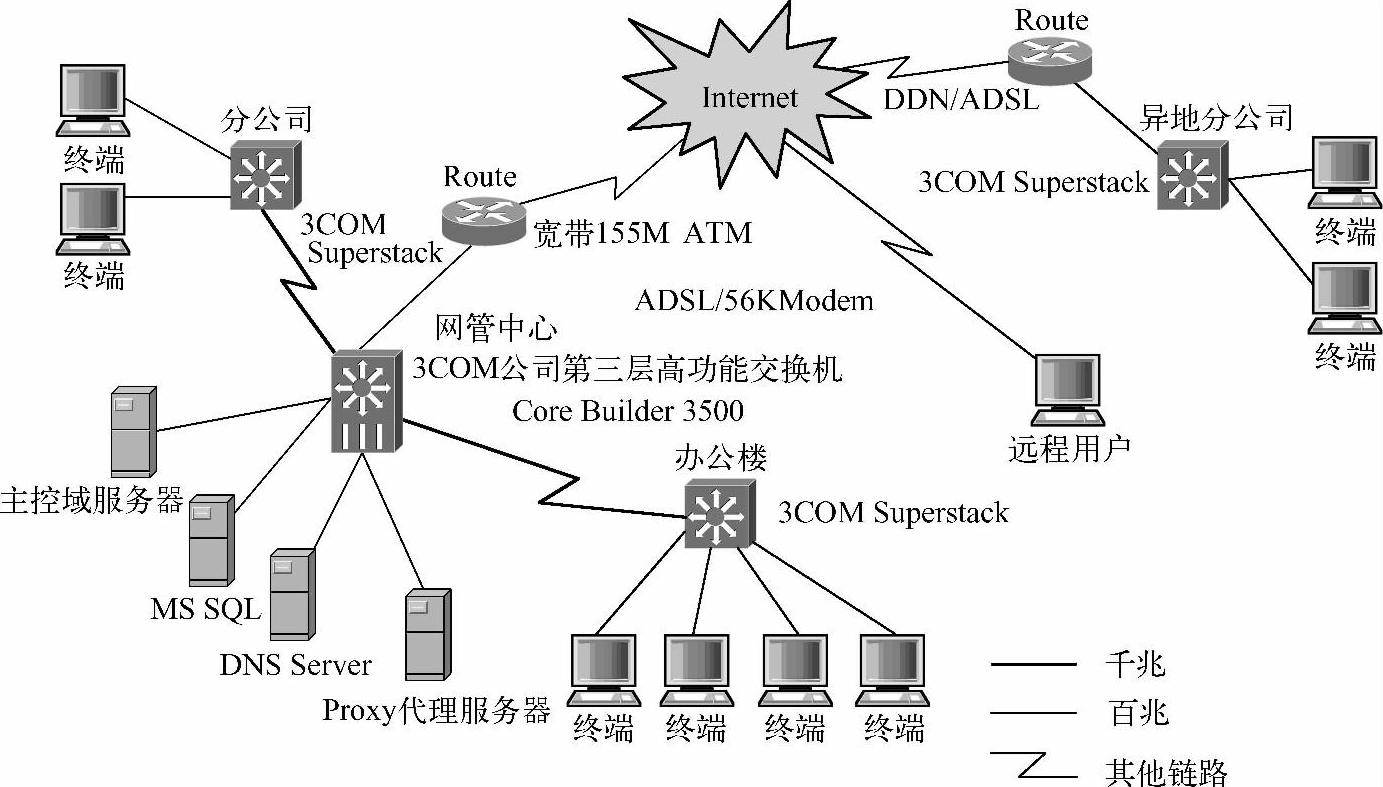

图10-20 公司网络拓扑结构
