系统结构设计的重点在于描述系统的功能特征及其各功能模块之间的调用关系，但并未表达各功能之间的数据传递关系。因此，为了进一步表达系统的处理过程和系统中数据传递关系，还必须进行系统处理流程设计和具体模块的处理流程设计，以便为程序设计提供详细资料。

系统处理流程图是以新系统的数据流程图为基础绘制的。首先为数据流程图中的处理功能画出数据关系图。图10-11是数据关系图的一般形式，它反映了数据之间的关系，即输入数据、中间数据和输出信息之间的关系。

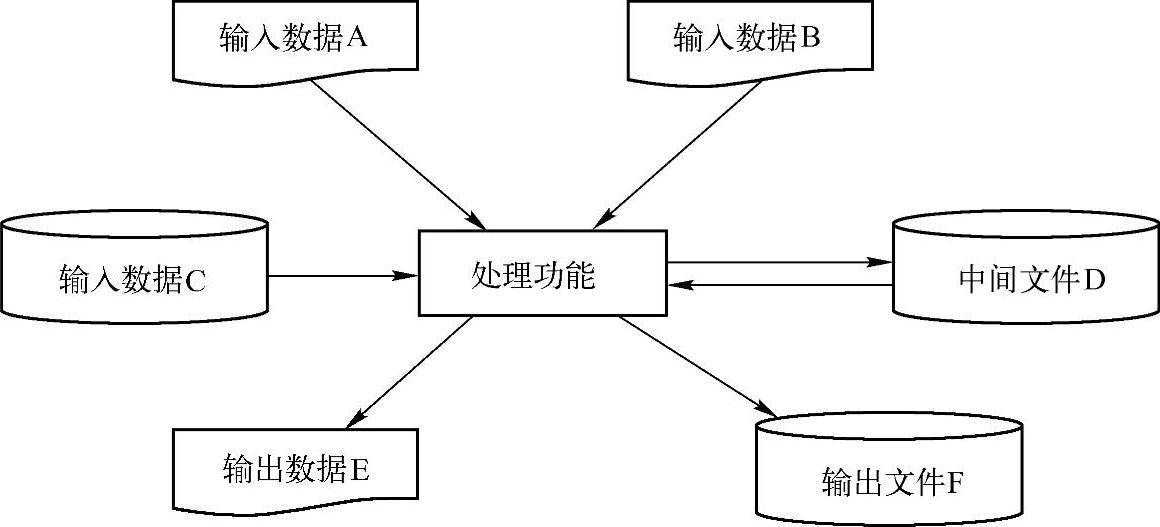

图10-11 数据关系图的一般形式

最后，把各个处理功能的数据关系图综合起来，形成整个系统的数据关系图，即系统处理流程图。

绘制系统处理流程图应当使用统一符号。目前我国国家标准GB1526—79信息处理流程图符号和国际标准化组织标准ISO1028、2636以及美国国家标准协会ANSI的图形符号大致相同，常用的符号如图10-12所示。

从数据流程图到系统处理流程图并非单纯的符号变换，系统处理流程图表示的是计算机的处理流程，而并不像数据流程图那样还反映了人工操作那一部分。因此绘制系统处理流程图的前提是已经确定了系统的边界、人—机接口和数据处理方式，同时还要考虑哪些处理功能可以合并，或进一步分解，把有关的处理看成是系统流程图中的一个处理功能。

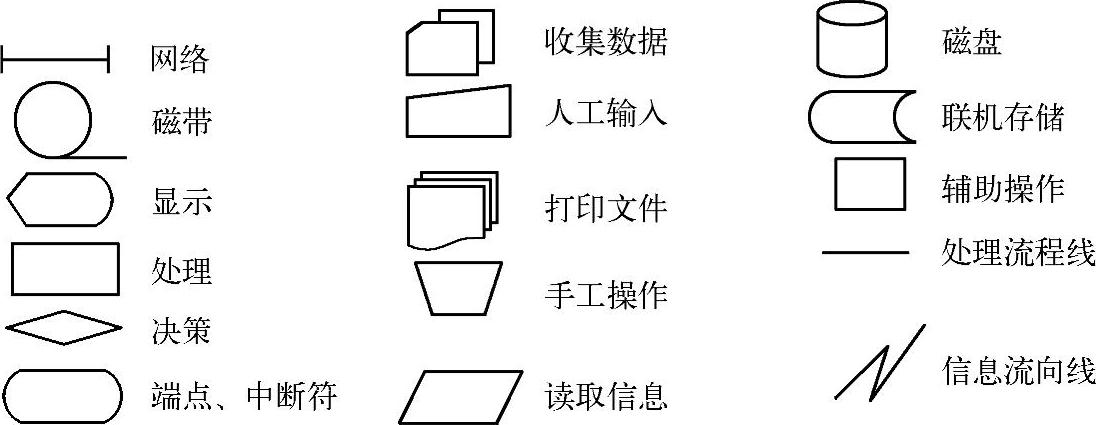

图10-12 流程图常用的符号(www.daowen.com)

【例10-4】图10-13是工资管理子系统的系统处理流程图。由图可知，该子系统由主文件更新模块、形成扣款文件模块、计算和打印模块3个部分组成。系统把工资数据分为固定半固定数据和变动数据两大部分。相对固定的数据长期存储在主文件中，每月只做少量更新工作。对变动很大的变动数据，每月从键盘重新输入，暂时保存在磁盘的扣款文件上。最后由计算和打印程序自动到主文件和扣款文件中去找出每个职工的有关数据，计算后打印出工资单和工资汇总表。

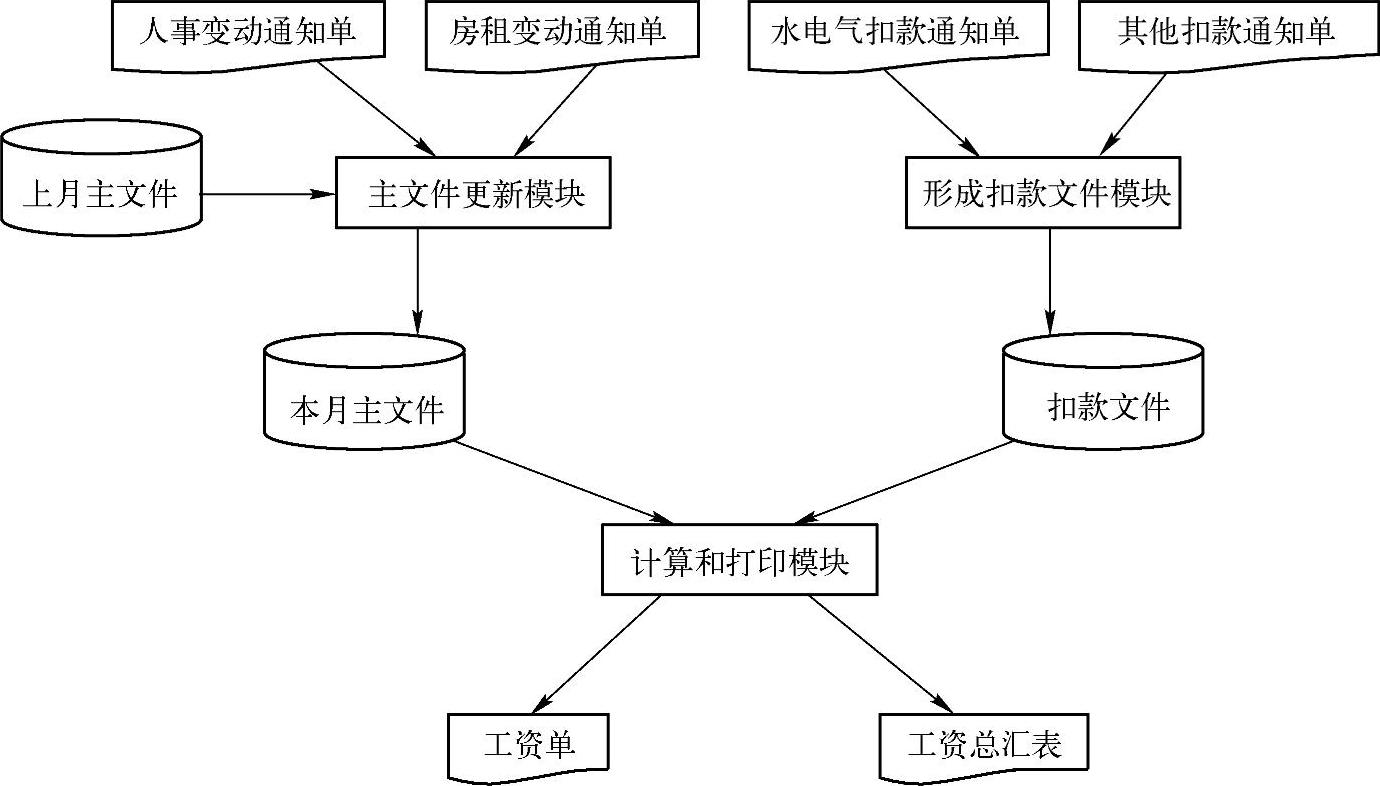

图10-13 工资管理子系统的系统处理流程图

【例10-5】图10-14是某库存管理子系统的数据流程图中的一部分，图10-15是所转换的系统处理流程图。

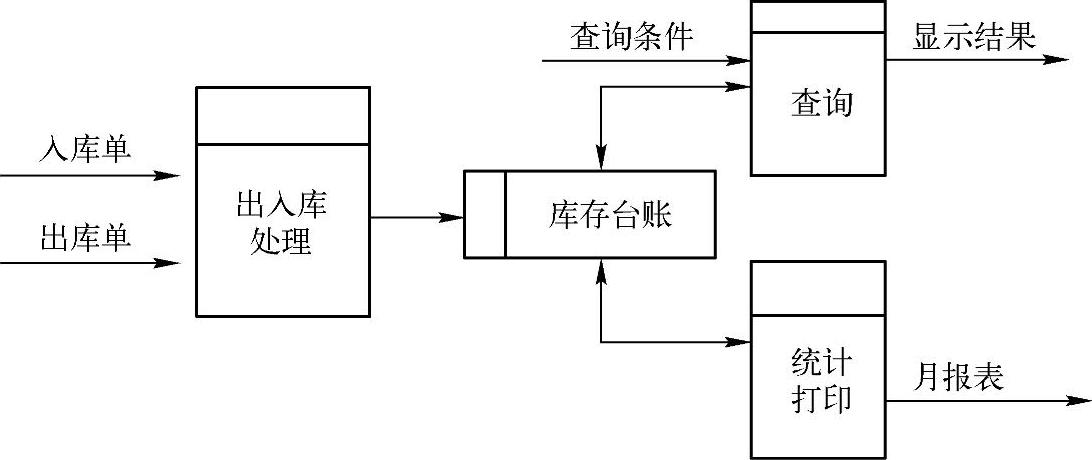

图10-14 库存管理子系统数据流程图

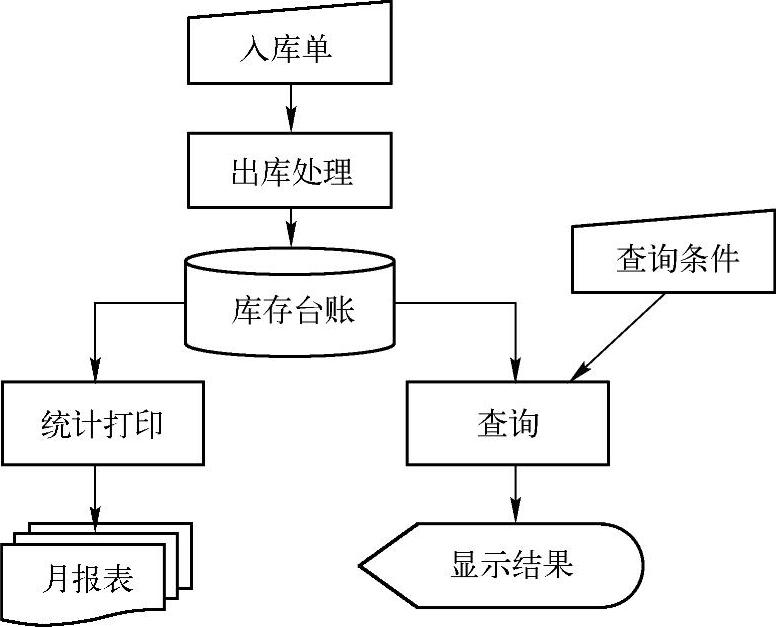

图10-15 库存管理子系统系统处理流程图
