对于任何一个系统，都可以根据新系统的数据流程图，画出新系统的功能结构图，功能结构图设计的方法有3种。

（1）变换分析

变换分析是从变换型结构数据流程图中导出模块结构图的一种方法。变换型结构的数据流程图是一种线状结构，它可以分为输入、主处理和输出三部分，其主要功能是完成对输入数据的变换。变换分析的过程一般可以分为三步：

1）把数据流程图划分为主处理和逻辑输入、输出三部分。在数据流程图中，往往几股数据流的汇合处就是主处理部分，而在它两边所对应的分别就是逻辑输入和逻辑输出。

2）以主处理为中心，设计结构图的最上层模块和最下层模块。数据流程图的主处理决定了结构图的最上层模块的功能和位置。有了最上层模块之后，就可以分别按输入、变换和输出设计下一层的模块。

3）进一步设计结构图的中、下层模块，这一步是从上向下对模块组成分解和细化的过程。对输入和输出部分，要一直分解到数据流程图的输入端和输出端为止。根据数据流程图中相应的主处理组成部分的实际情况，再进行分解模块的设计。

【例10-1】图10-4是根据会计账务处理系统的数据流程图，应用变换分析方法设计的结构图。

（2）事务分析

事务分析是根据事务型结构的数据流程图导出结构图的一种方法。在事务型结构的数据流程图中，是通过某一个主处理将它的输入分隔成一串平行的数据流，然后有选择地执行后面的某个处理。在应用事务分析方法设计结构图时，也是从上向下逐步细化的过程，即首先分析事务型结构的数据流程图，找出事务处理中心，并据此设计主模块和第一层模块。第一层模块一般包括输入校验和选择处理两部分。然后为每一种类型的事务处理设计一个事务处理模块，再为每个事务处理模块设计下面的操作模块，再继续分解，直到每项事务处理都有一个具体的操作模块为止，就形成了一个完整的系统功能结构图。

【例10-2】图10-5是事务分析的功能结构图。

（3）混合结构分析

规模较大的数据处理系统，其数据流程图往往是变换型和事务型的混合结构。在这种情况下，通常以变换分析为主，事务分析为辅进行设计，先找出系统的输入、主加工的输出，用变换分析法设计系统模块结构图的上层。然后，根据数据流程图各部分的特点，适当进行变换分析或事务分析，就可以导出初始模块结构图。

【例10-3】数据流程图如图10-6所示。导出模块结构图如图10-7所示。

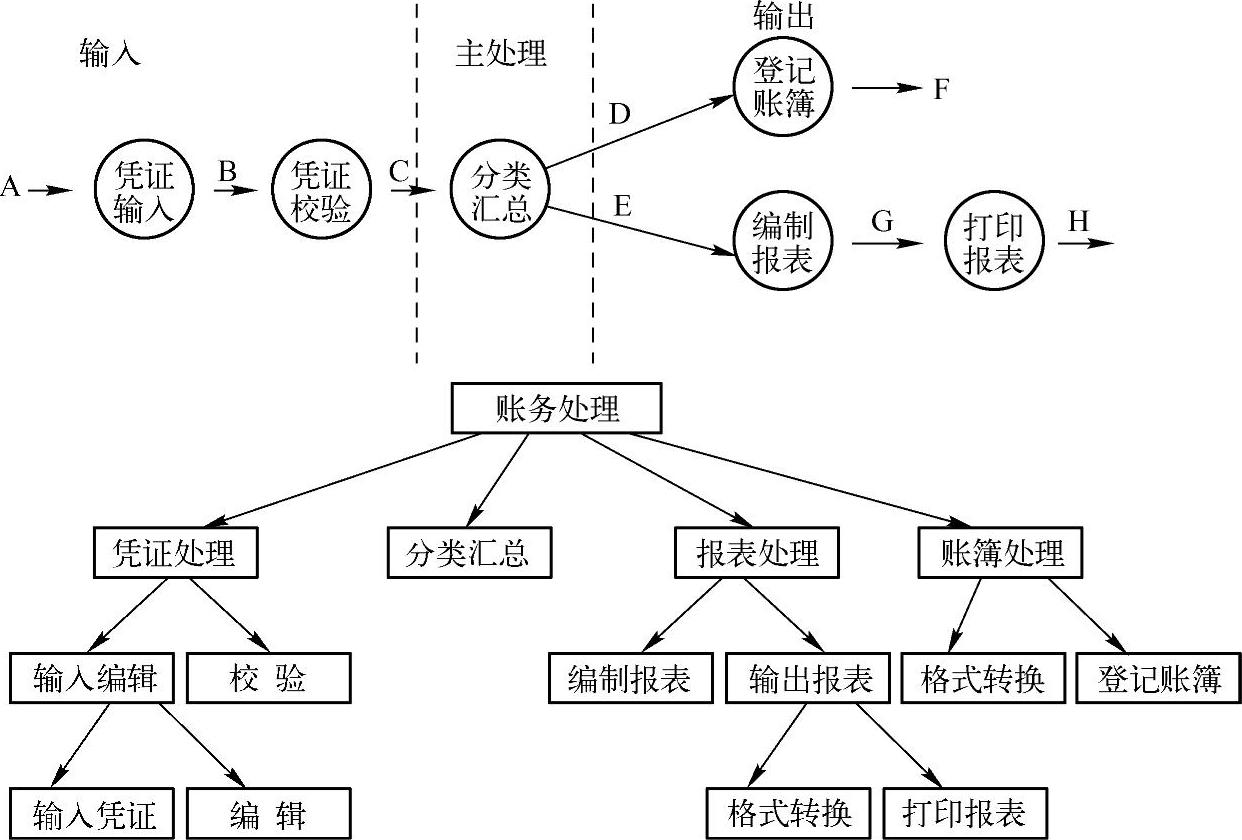

图10-4 变换分析的功能结构图

(www.daowen.com)

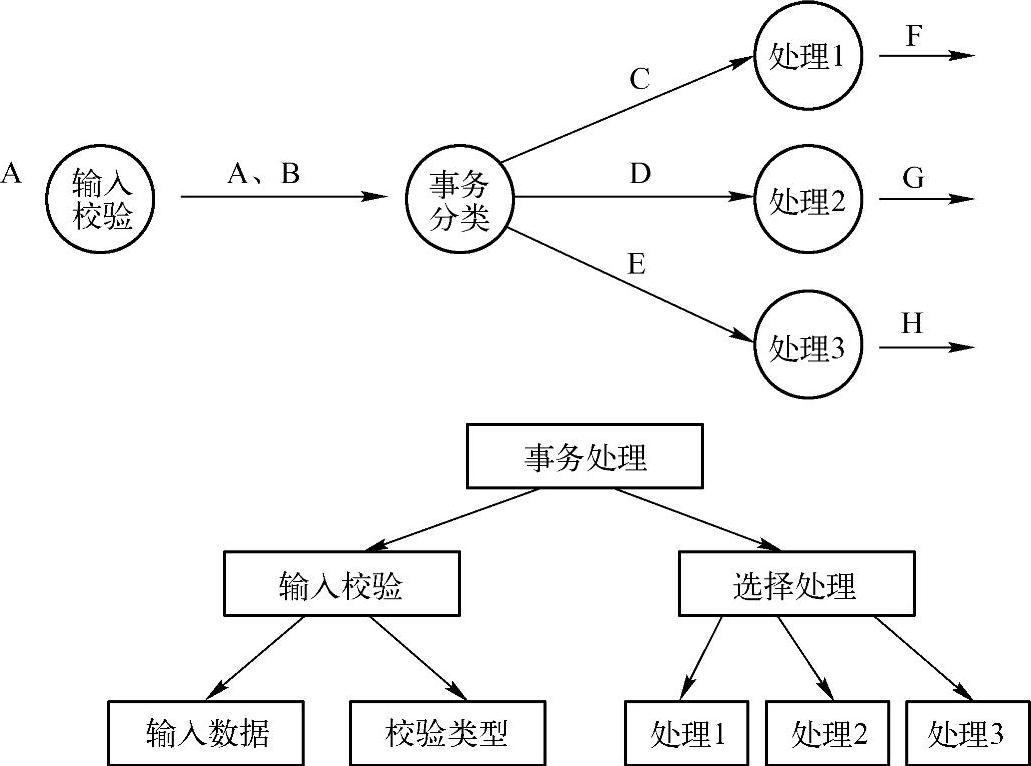

图10-5 事务分析的功能结构图

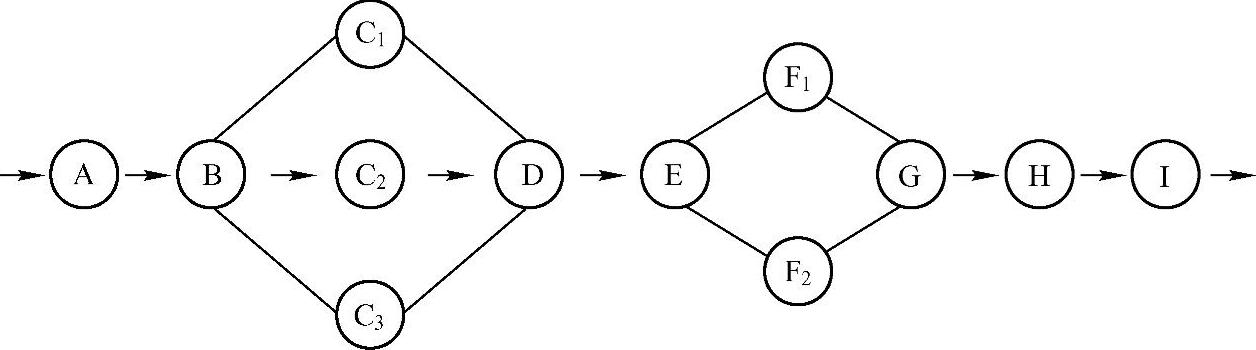

图10-6 混合类型的数据流程图

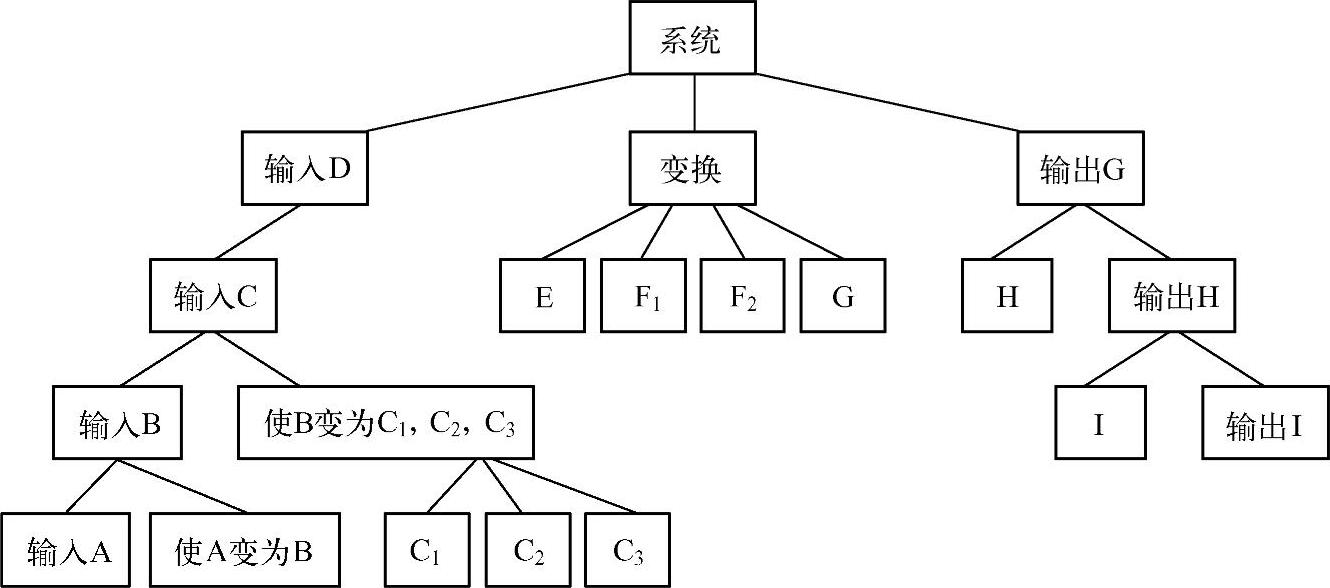

图10-7 混合类型的模块结构图

注：导出的模块结构图可以是不唯一的。

通常用功能结构图的形式来描述系统的层次结构和功能的从属关系，功能结构图的一般形式如图10-8所示。图中每一长方框代表一种功能。目标可看成是系统，第二层功能可看做是子系统，再下面表示被分解的各项更具体的功能。将系统划分为若干子系统和功能模块，所依据的是系统分析阶段所形成的数据流程图。操作时，可以参照数据处理模型，即认为数据流程图描述了数据的输入、存储、传输、处理及输出等过程。可把系统分为数据输入、数据处理、信息输出与系统管理4大部分。这就把系统看成一个大的，具有多环节的数据变换器。系统管理子系统承担系统的自身管理与维护职能，如用户的用户名与口令的分配和管理、系统的运行准备、数据的备份、数据库的跨年度管理以及打印机参数的设定等。

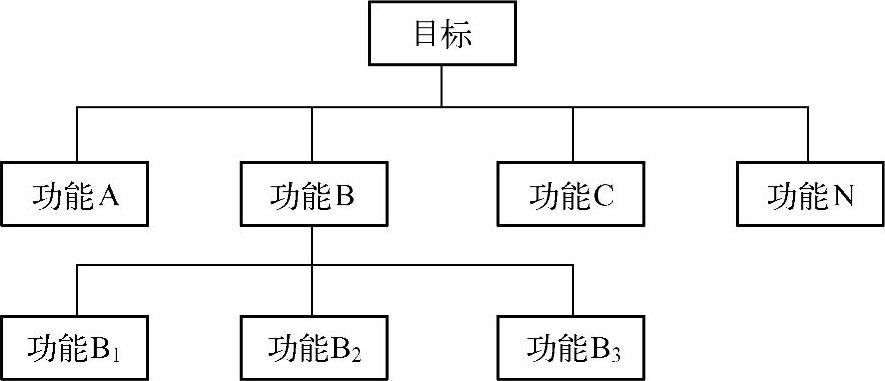

图10-8 功能结构图的一般形式

对于综合性的企事业管理信息系统，进行子系统划分时，可以将管理职能作为主要因素。图10-9是按职能划分的企业管理信息系统功能结构图。在此基础上，可以进一步划分功能模块，形成某一个子系统的功能结构图。图10-10是工资管理子系统的功能结构示意图。图中建立主文件相当于数据输入，打印相当于信息输出，其余部分属于数据处理。

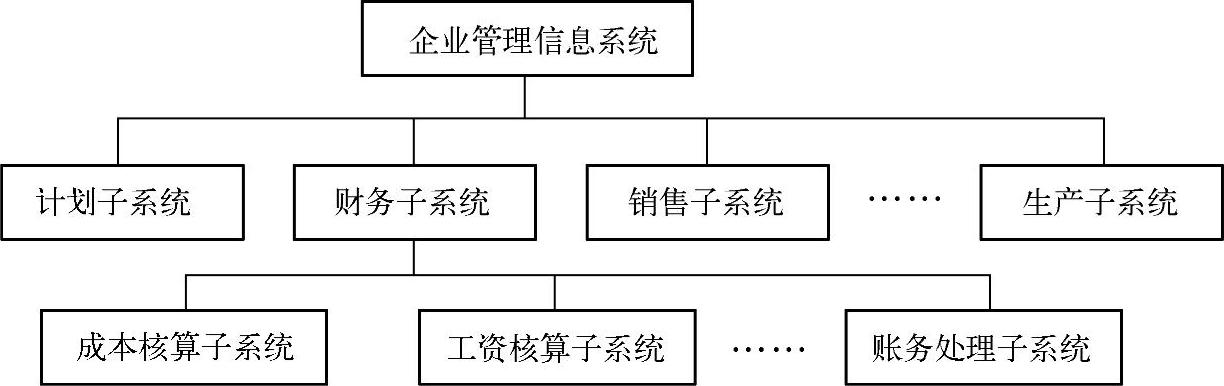

图10-9 企业管理信息系统功能结构图

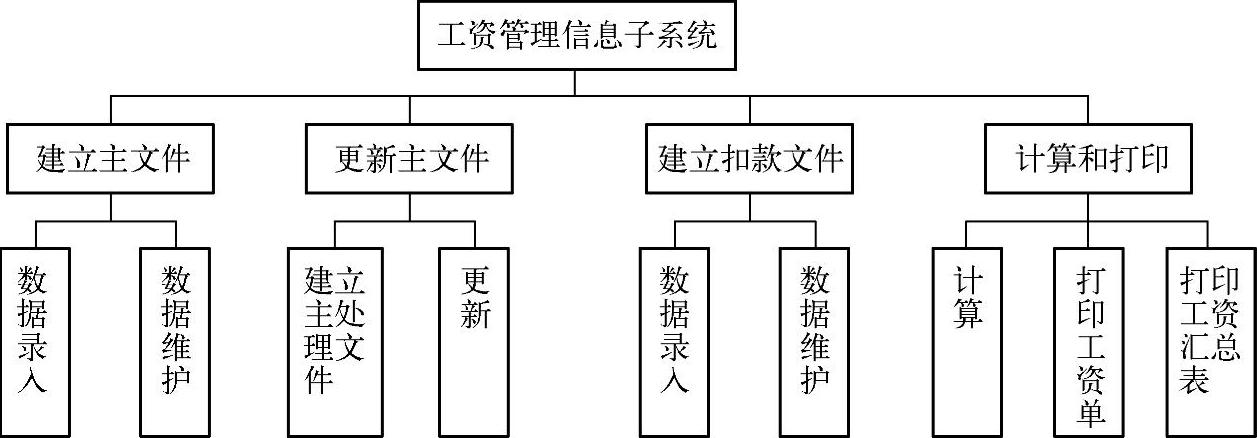

图10-10 工资管理子系统功能结构图
