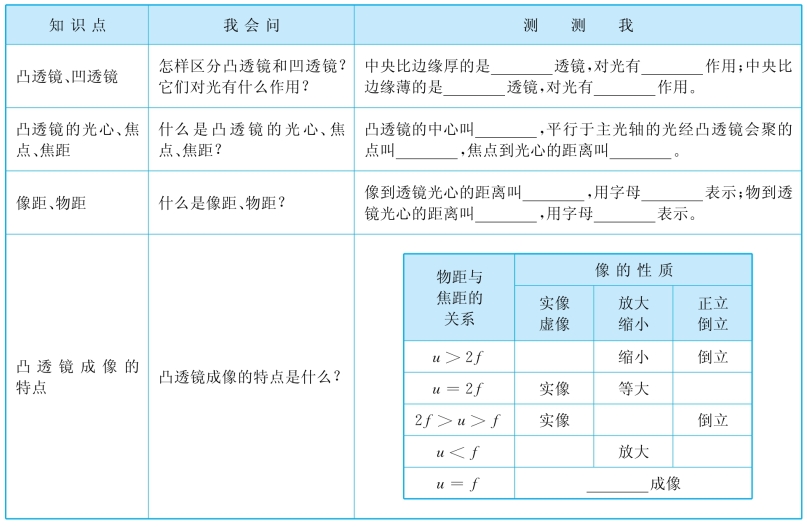

目标导学

析疑解惑

例1　一物体放在凸透镜前的某个位置，在凸透镜另一侧移动光屏，能得到一个缩小的像。若将物体与光屏的位置对调，则在光屏上能得到一个________、　_______的________像。

解题分析　像在光屏的另一侧，说明所成的像为实像，又因为像是缩小的，根据凸透镜的成像特点可知，物体的位置应在2倍焦距以外，则像距应在1倍焦距和2倍焦距之间。对换位置后，物体位于1倍焦距和2倍焦距之间，根据凸透镜成像特点可知，所成的像为倒立、放大的实像。（当然，本题也可利用光路可逆的原理进行解题）

答案　倒立；放大；实。

关键提示　根据凸透镜成像的特点，知道物距和像距之间的关系是解决此类问题的关键。

例2　如图4-31所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像。由图可知凸透镜的焦距是________cm。

解题分析　据凸透镜成像特点u＝v＝2f，从v-u图像中可得出u＝v＝2f＝20cm。

答案　10。

图4-31

随堂训练

1．让凸透镜正对着太阳光，移动凸透镜的位置，直到地上的亮斑最小最亮，亮斑所在的位置就是该凸透镜的________，这亮斑到凸透镜光心的距离称为________。

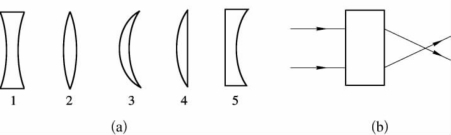

2．如图4-32（a）所示，现有五种光学元件，对图4-32（b）的光路图，方框中可放入的元件为（　）。

图4-32

A．2或5　B．1或5　C．1、3或5　D．2、3或4

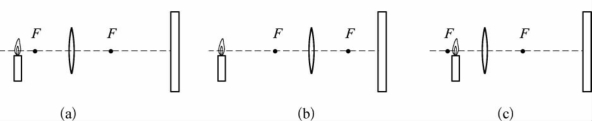

3．如图4-33所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像，其中在光屏上成倒立、缩小实像的是图________，在光屏上成倒立、放大实像的是图________，成虚像的是图________。

图4-33

课后作业

▶▶▶学以致用

1．图4-34所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况，此时凸透镜所成的像是________（选填“实”或“虚”）像，其成像的条件是________。

图4-34

2．在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点的过程中，像及像距的变化情况是（　）。

A．像逐渐变小，像距逐渐变小　B．像逐渐变小，像距逐渐变大

C．像逐渐变大，像距逐渐变大　D．像逐渐变大，像距逐渐变小(www.daowen.com)

3．某物体经凸透镜在光屏上得到一个像。现将凸透镜上部遮住不让光通过，则屏上的像（　）。

A．缺少上部分　B．缺少下部分

C．大小变化了　D．像性质不变，只是变暗了

4．在“探究凸透镜成像规律”的实验中，晓梦将蜡烛放在距离凸透镜30cm处时，在凸透镜的另一侧的光屏上得到一个清晰放大的像。若将蜡烛与光屏的位置对调，则所成的像一定是（　）。

A．放大的虚像　B．放大的实像　C．缩小的实像　D．缩小的虚像

5．一凸透镜的焦距为15cm，当物体放在距焦点5cm处，能得到的是（　）。

A．正立、放大的虚像　B．倒立、放大的实像

C．倒立、缩小的实像　D．倒立、放大的实像或正立、放大的虚像

6．完成图4-35中各透镜的光路图。

图4-35

7．小明在“探究凸透镜成像规律”时，所用凸透镜的焦距是10cm。

（1）他将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现无论如何移动光屏总找不到像，其原因可能是______________________________________。（写出一种即可）

（2）调整好后，当蜡烛与凸透镜的距离为36cm时，可在光屏上得到倒立、________的实像；再将蜡烛向凸透镜靠近一些，要获得清晰的实像，光屏应________（选填“靠近”或“远离”）凸透镜。

8．在“探究凸透镜成像规律”的实验中，当物体从距凸透镜较远的地方逐渐移近焦点的过程中，下列说法正确的是（　）。

A．像越来越大，且为正立的实像

B．像越来越大，且为倒立的实像

C．像越来越小，且为正立的实像

D．像越来越小，且为倒立的实像

▶▶▶提高一步

9．物体放在凸透镜前18cm处，在凸透镜另一侧20cm的光屏上能得到一个清晰的像，则此凸透镜的焦距（　）。

A．一定大于20cm　B．一定大于9cm

C．可能在8cm和10cm之间　D．一定在9cm和10cm之间

10．下面是小明“探究凸透镜成像规律”的实验过程，请你和他一起完成这项探究：

（1）小明将凸透镜正对太阳光，在凸透镜的另一侧得到一个最小的亮点F（图4-36）；该凸透镜的焦距f＝________cm；将一支高1．5cm的发光棒放在凸透镜前30cm处，移动光屏可以得到一个倒立、　_______的实像。

图4-36

（2）把该发光棒立于凸透镜前，在光屏上成了3cm高的像，物体离凸透镜的距离可能是（　）。

A．9cm　B．12cm　C．18cm　D．27cm
