目标导学

（续表）

析疑解惑

例1　如图4-19所示，是光在空气和玻璃两种介质中传播的情形，下列说法中正确的是（　）。

A．入射角等于30°

B．折射角等于50°

C．NN′是界面

D．MM′的右边是玻璃

图4-19

解题分析　光在空气和玻璃两种介质的分界面发生反射和折射，根据反射和折射规律分析出入射光线、反射光线、折射光线、界面和法线。

答案　D。

关键提示　这种题型的分析顺序一般是：（1）互相垂直的MM′和NN′是界面和法线；（2）其余三条线是入射光线、反射光线、折射光线；（3）根据相邻且相等的两个角确定反射角和入射角，然后确定法线、界面和折射光线；（4）再根据空气中的角较大确定所在那侧介质是空气。

例2　潜入水中工作的潜水员看见岸上树梢位置变高了。如图4-20所示的四幅光路图中，能正确说明产生这一现象的原因是（　）。

图4-20

解题分析　潜水员看见岸上的树梢，是光从树梢发出从空气斜射到水面，经水面折射入水中潜水员的眼睛，折射角应小于入射角。

答案　C。

关键提示　发生折射时空气中的角较大，从空气中向水中看，水中物体变“浅”了；从水中向空气中看，空气中物体变“高”了。

随堂训练

1．下列光现象中，由于光的折射而形成的是（　）。

A．立竿见影　B．倒映在小河中的桥　C．水面“折”枝　D．日全食

2．如图4-21所示，下列成语与其物理知识相符的是（　）。

图4-21

A．凿壁偷光——光的折射　B．井底之蛙——光的反射

C．猴子捞月——光的折射　D．杯弓蛇影——光的反射

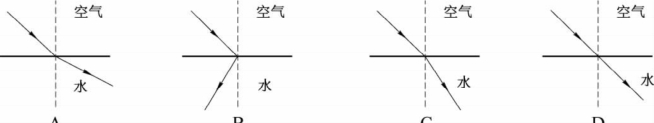

3．图4-22中画出了光线射到空气与水的界面处发生折射和反射的四幅光路图，其中正确的光路图是（　）。

图4-22

4．如图4-23所示，AO为入射光线，O为入射点，MN是法线。根据光的折射特点在图中画出折射光线，并用字母γ表示折射角。

图4-23(www.daowen.com)

课后作业

▶▶▶学以致用

1．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图4-24所示。请在图中画出它的入射光线和反射光线的大致方向。

图4-24

2．一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角（图4-25），反射光线与折射光线的夹角为83°，则反射角的大小为________，折射角的大小为________________。

图4-25

图4-26

3．如图4-26所示，有一条光线从空气射入某种介质，在分界面处发生反射和折射，则________是入射光线，　_______是反射光线，________________是折射光线，界面的________侧是空气。

4．从水面上看斜插入水中的筷子，水下部分向上弯折了，这是（　）。

A．光的反射现象　B．光的折射现象

C．光的直线传播　D．平面镜成像

5．当你漫步湖边时，经常能看到“鱼在云里穿梭”的景象。这种现象的成因是（　）。

A．你看到的“鱼”和“云”都是光的反射形成的

B．你看到的“鱼”和“云”都是光的折射形成的

C．你看到的“鱼”是光的折射形成的，“云”则是光的反射形成的

D．你看到的“鱼”是光的反射形成的，“云”则是光的折射形成的

6．下列现象可以用光的折射解释的是（　）。

A．在游泳池边看到的池底比实际浅　B．夜晚看到人在路灯下形成的影子

C．通过汽车后视镜看到车后更广阔的范围　D．晴朗夏日的中午，在树下看见圆形的光斑

7．潜水员从水中看岸上的路灯，所看到的灯的位置跟灯的实际位置比较将（　）。

A．高一些　B．低一些　C．相同　D．无法判断

▶▶▶提高一步

图4-27

8．如图4-27所示，一束光线斜射入容器中，并在容器底形成一个光斑，这时向容

器中逐渐加水，则光斑的位置将（　）。

A．向左移动　B．向右移动

C．向上移动　D．原地不动

9．如图4-28所示，一束光线垂直射到玻璃砖的一个面。作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹，要求在斜面处标出法线。

图4-28
