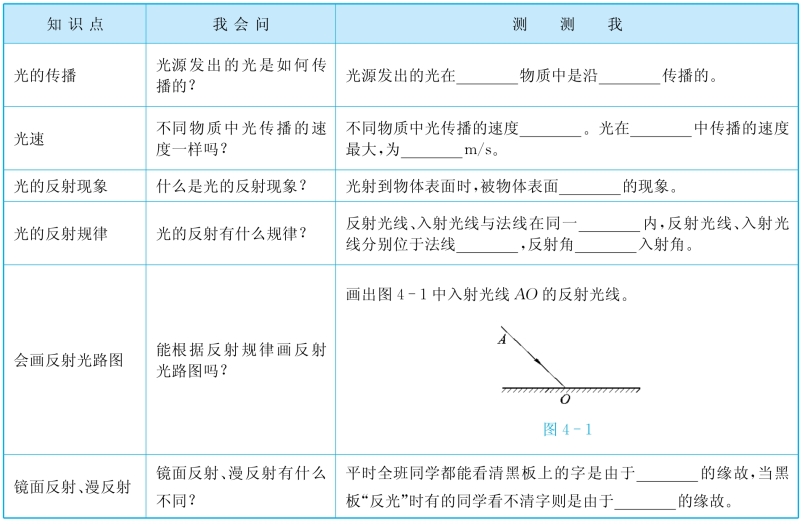

目标导学

析疑解惑

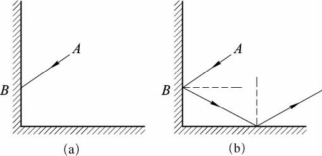

例　自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能使光线按原来方向返回。反光镜结构如图4-2（a）所示，两平面镜相互垂直，当一条光线AB入射到其中一平面镜，试作出所有反射光线的光路图。

解题分析　光射到竖放的平面镜时发生第一次反射，反射光线射到平放的平面镜时发生第二次反射。

答案　如图4-2（b）所示。

关键提示　作反射光路图时要先作出法线，然后根据反射角等于入射角画出反射光线。

图4-2

随堂训练

1．下列是光源的是（　）。

A．电池和萤火虫　B．电池和烛焰C．萤火虫和月亮　D．萤火虫和烛焰

2．光射到平面镜上，入射角为45°，反射角为（　）。

A．0°　B．30°　C．45°　D．90°

3．下面是关于光的传播快慢的几种说法，其中正确的是（　）。

A．光在真空中传播和在空气中传播一样快，速度都是3×108 m／s

B．光在真空中传播得最快，速度是3×108 m／s

C．光在真空中传播比在空气中传播要慢些

D．光在透明介质内传播比在空气中传播要慢些

4．小明用如图4-3所示的实验装置，探究反射光线与入射光线是否在同一平面内，应进行的操作是（　）。

A．沿ON向后转动板A

B．沿ON向后转动板B

C．改变入射光线与ON的夹角

D．改变反射光线与ON的夹角

图4-3

课后作业

▶▶▶学以致用

1．下面四个例子中，不能说明光是直线传播的是（　）。

A．看不见不透明物体后面的东西　B．射击时的瞄准　

C．我们能从不同方向看到不发光的东西　D．阳光下你的影子(www.daowen.com)

2．一天中，人的影子的变化规律是（　）。

A．逐渐变长　B．逐渐变短　C．先变短再变长　D．先变长再变短

3．用步枪瞄准练习时，当看到步枪前端的准星和瞄准点重合时，就认为眼睛、准星、瞄准点三者在同一直线上。这利用了________道理，能证明这一道理的还有________________等现象。

4．画出图4-4中的反射光线。

图4-4

图4-5

5．请在图4-5中作出物体AB在屏上所成的像A′B′。

6．许多建筑采用玻璃进行外墙装潢，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是由于阳光在玻璃表面发生了________反射。

7．为了探究光的反射定律，小明进行了如图4-6所示的实验。

（1）让一束光贴着光屏左侧的A板沿EO方向射到O点，请在右侧B板上画出反射光线OF。

（2）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：______________________________。

（3）若将B板向后折转一定的角度，则在B板上________（选填“能”或“不能”）看到反射光OF，说明反射光线和入射光线________（选填“在”或“不在”）同一平面内。

图4-6

8．一条光线垂直射到平面镜上，若保持入射光线不变，使镜面绕入射点转20°，则反射光线与入射光线的夹角是（　）。

A．10°　B．20°　C．40°　D．70°

▶▶▶提高一步

9．晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，如图4-7所示，则从侧面看去（　）。

A．镜子比较亮，它发生了镜面反射

B．镜子比较暗，它发生了镜面反射

C．白纸比较亮，它发生了镜面反射

D．白纸比较暗，它发生了漫反射

图4-7

10．晚上，在台灯下写作业时，书桌上垫的玻璃会反射出刺眼的光，影响学习，请写出两种解决问题的方法及每种方法所运用的原理。

（1）方法一：________________________________________________________________________，

其原理是：___________________________________________________________________________。

（2）方法二：__________________________________________________________________________，

其原理是：___________________________________________________________________________。
