1.灯具配置原则

灯具配置要求合理，本着性能先进、节能、寿命长、价格适中，满足会议功能和综艺演出的需求为原则。

灯具选择要求充分考虑歌剧演出和会议功能，选用目前国际上较先进的节能型冷光束灯具，并且该灯具既可作为会议照明使用，也可作为演出使用。

进口灯具符合CE标准，采用镀膜光学玻璃透镜的高光效镜头，光束质量高，无变形，带透镜防护网、颜色片框、灯钩，符合国家检测标准。

面光、耳光、侧光选用中长焦聚光灯、调焦聚光灯、椭球聚光灯，其他位置的布光可用国产聚光灯、椭球聚光灯替代。舞台装台和会议照明选用国产高效散光灯。

舞台灯具光源选择1kW，2kW石英灯泡，具有高显色性，完美表现演员的服装和舞台布景色彩，满足电视录像或转播对灯具光源色温的要求。

2.灯光控制系统

设在灯控室内的调光台是整个舞台照明系统的控制核心，必须满足各种综合性文艺演出和会议的使用要求，既要与国际先进技术接轨，又要适合中国国情和灯光师的操作习惯。

调光台要求功能强大，现场编辑简单，操作方便、灵活，既能集中控制，也可单独调光。

（1）主控制台。选用ABD Phoenix 5XT（凤凰5）调光台1台，2048光路，如图4-56所示。

（2）副控制台。选用ADB Phoenix 5XT（凤凰5）调光台1台，2048光路。

（3）电脑灯控制台。选用High end wholehogIII（飞猪Ⅲ）1台，如图4-57所示。

图4-56 ADB主、副控制台

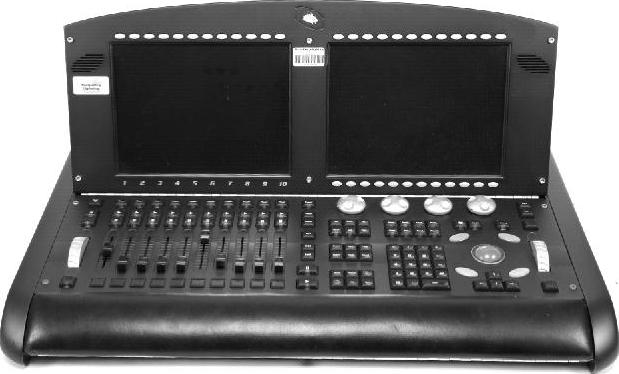

图4-57 High电脑灯控制台

3.调光柜配置

考虑到高可靠性，高抗干扰性，高稳定性，调光柜选用国际先进技术设计的全数字调光柜。(www.daowen.com)

大会堂舞台灯光系统总功率为560kW，设有768路调光回路和120路直通回路，采用8台HDL曙光晶闸管调光柜和2台继电器直通柜。图4-58所示为广州HDL曙光调光柜。

4.观众席、工作灯照明系统

图4-59所示为观众区场灯及工作灯照明控制器。它采用HDL智能照明控制系统，观众席、工作灯照明系统配置如下：

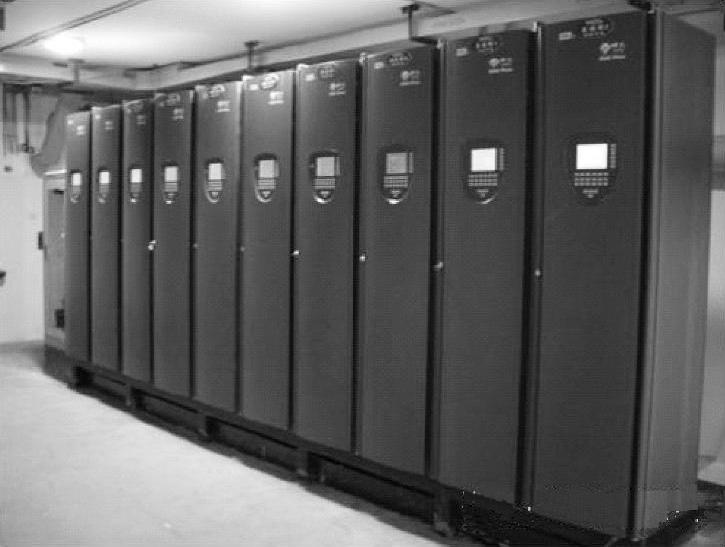

图4-58 HDL曙光调光柜

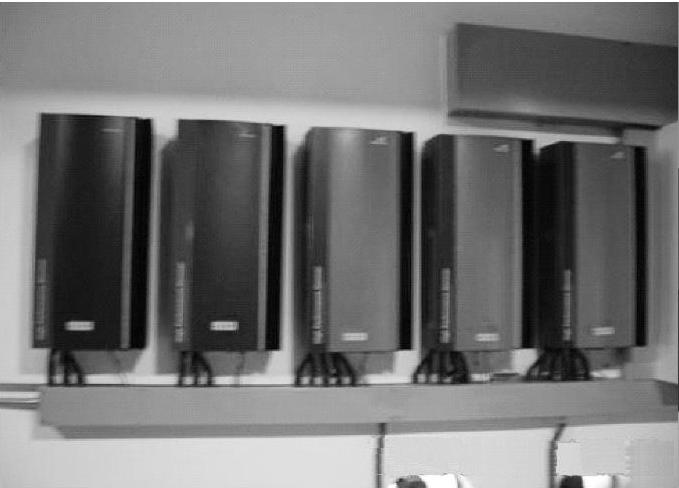

图4-59 观众区场灯及工作灯照明控制器

设置4个固定安装的场灯控制器，分别放置于灯控室、舞台监督室、音控室和观众席入口。控制器可进行编程，能记录和执行预设的程序。建立和储存照明参数设置，同时提供电路状态信息。

（1）所有回路均能分组独立控制。

（2）观众席调光回路为10路。

（3）观众席直通回路为10路。

（4）工作灯照明将遍布整个会堂的所有技术区域。

（5）技术区域铺设若干独立电路并设置远程控制设备。

在舞台控制室、舞台监督室、舞台右侧等都有一个控制设备可对这些电路进行总体控制和对每一条电路独立控制。

（6）工作灯的控制设备由场灯控制部分实施，也可以由主、副控制台，有线、无线遥控器等控制设备进行控制。

（7）工作灯调光回路为19路。

（8）工作灯直通回路为19路。
