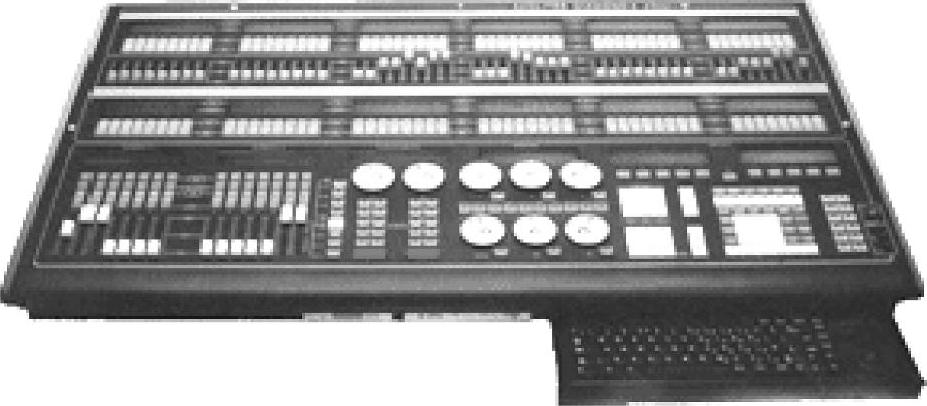

（1）调光控制台。图4-52所示为Strand light palette 3000 CH调光台，主、副控各选1台，主控台和副控台之间通过网络作冗余追踪，一旦主控台出现故障，副控台可在瞬间自动由该点切入，自动接续执行之前场景的输出演出信息，保证演出过程不间断。

图4-52 Strand调光台

Strand light palette 3000 CH调光台是斯全德500系列电脑调光台的升级换代产品，具备原500系列电脑调光台的全部功能，采用PIV双核处理器，运行速度比Strand500系列更快，控制功能更强。所有控制组件都受微处理系统的控制，用微软操作系统（Microsoft OS）提供稳定的图表用户界面（GUI）；支持离线编辑器、远程视频、媒体播放器、网络浏览器、E-mail及PDF阅读软件等功能。

Strand 3000C调光控制台技术参数：

1）光路。1500光路，最多可扩展到8000光路。

2）场景记忆2000场。

3）组2000，宏3000。

4）效果步骤600×99步。

5）支持WYSINYG三维灯光设计软件。

6）有线、无线、离线编辑功能（用户可免费下载软件）。

7）支持远程视频，支持DMX512、TCP/IP、ACN协议。

8）集控/翻页，12×10页。

9）总控推杆2个。

10）演出推杆2组。

11）独立演出推杆12个。

（2）调光柜。图4-53所示为Strand EC21调光柜。EC21内置一个4口的交换机，接口设计为Strand的Shownet和ACN协议。两个标准的DMX输入接口，其中第二个接口可以当做RS485接口，提供给Outlook环境调光系统和SWC128场景备份控制。所有的Outlook和SWC场景都有独立的渐变时间。

图4-53 Strand调光柜

该调光柜主体本身就是一个完整的网络，可连接手提式遥控器，能自动对电网的谐波作出分析以调节最佳的触发角位置，保证输入电压在90～240V范围内，输出电压误差小于1V，解决了演出中电压不稳而产生的调光不均及灯光闪烁现象。

具有双电子器跟踪备份功能，即有两个可以独立工作的触发系统，两者之间相互学习、相互备份，保持调光柜不间断工作，确保演出正常进行。

调光柜具备全负载报告功能，所有模块（包括直通模块与正弦波模块）都有负载状态报告，由状态显示器提供瞬时信息，任何调光柜错误信息都可直接显示在每个调光柜和任何一款控制台上。灯光操作人员可以在灯光控制室直接通过调光台显示器，随时了解灯光系统的工作状态，从而及时对灯光系统实施监控、干预及纠错。

晶闸管模块均有高性能的扼流圈，并有两个上升时间可供选择。最新的正弦波调光模块有双3kW和单5kW两种。正弦波调光器可以基本消除谐波干扰和负载噪声。在同一个柜体中可以混插晶闸管及正弦波调光器模块，为用户提供最大的性价比。

Strand EC21调光柜技术参数：

1）调光柜有24模块、36模块、48模块三种类型。上部进电缆。(www.daowen.com)

2）先进的技术处理器，内置网络交换机。

3）控制反应时间快达16ms。

4）触发精度16bit/4000级。

5）磁环抗干扰能力635μs/230V。

6）允许三相交叉配接和三相输入修正。

7）具有DMX优先配置功能，可实现DMX完全配接。

8）每回路均可选装RCD（Residual current devices）触电保护器。

9）故障提示便于检查故障点。

10）内置环境调光控制功能。

11）128个备份场。

12）提供双处理器的完全跟踪备份。

13）双3kW和5kW的真正的正弦波调光模块。

14）双3kW和5kW晶闸管调光模块，提供200μs和400μs扼流圈。

15）单柜最大容量144路2.5kW。

16）接触器和荧光灯模块可以控制更广泛的负载类型。

17）正弦波和晶闸管模块可以互换。

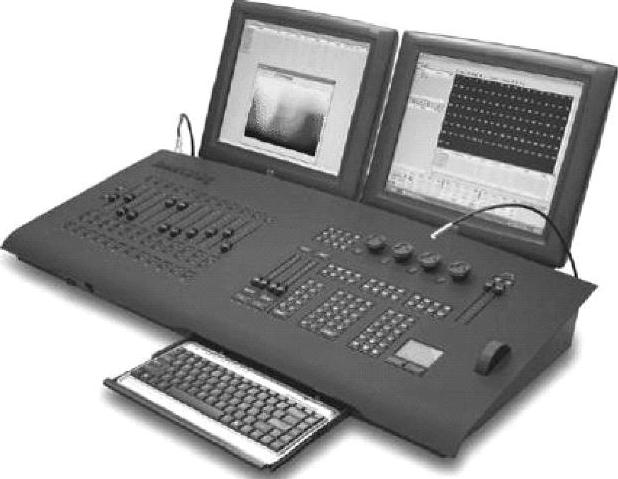

图4-54 Avolites电脑灯控制台

（3）电脑灯控制台。图4-54所示为Avolites diamond 4 elite电脑灯控制台，4096个DMX通道，最多可控制240支电脑灯，三维追踪系统，可通过USB载入和保存表演，Visualiser可视化软件，240个调光控制通道，剧院测绘（Theatrical plotting）和回放功能，图形发生器（Shape generator）功能可立刻生成样式和效果，15个重放主控控制450个内存或跑灯cue（提示）表，每个控台有一个独立的电子序列号，与控台上铭刻的序列号相同。它配有计算机应用软件和Avolites visualizer（可视化编程软件），珍珠调光台的模拟程序和高速缓冲存储器共同完成灯库的生成。

（4）灯光设计软件。WYSIWYG图像式反馈系统是一种灯光虚拟设计工具，可以在显示屏上获得舞台灯光预期的虚拟效果，帮助灯光设计师在完全没有实际设备装置的环境条件下，根据环境结构图与设备清单，利用计算机虚拟技术，在彩显屏上组合每场演出所需的舞台大小、尺寸、形状，再配合上吊挂、各类型灯具，经过配接，加上回路、色彩，以达到真正演出时的一切效果。可以经软件内部转换而做出灯光回路配接表、器材清单、DMX属性表、灯位图、效果图等灯光设计必须具备的图表，从而简化整个灯光的组合布光过程和程序，使其更具有系统性和细节性。

当设计库设置完毕后，可以利用WYSIWYG软件所配置的硬件，直接在调光台上输出真正的灯光控制程序。

（5）网络分配柜。舞台灯光系统设有五个网络分配机柜，与光纤组成一个全封闭的闭环网络。网络分配柜严格遵循标准TCP/IP通信协议，具有双千兆位以太网上行链路。任何一个以太网点均能反馈调光柜的状态信息，具有信号中断的最后场景保护功能，支持动态IP地址分配，DMX路由和优先级设置，具有完备的网络控制冲突的解决方案，有效编辑以太网灯光控制地址，自动分配和指派以太网的选址信息、IP、网关、多点传送组和分支网络信息到每个信息点，可随时更新网络中的DMX收发节点和视频节点，支持在线和离线编辑，可以任意设定DMX 512输入或输出。

灯光网络上任何终端都能连接专业灯光设计软件，直观显示调光信息的图像，实时监测灯光网络中所有设备安全用电的状态报告信息，对所有网络灯光设备进行实时在线远程监控和监测，具有用于设置灯光控制网络的专业管理软件，所有节点及网络信息的配置、修改均可由其完成，无需对每个节点进行再设置。
