1.演出灯光系统设计要求

（1）在世博会期间，红厅承担国家日庆典和文艺演出。为适应演出的多样性，灯光系统需要为演出团体提供自由的照明空间。为此，设置使用灵活、方便的灯光供电系统就十分重要。

图4-46 智能8场景 可调光面板

系统采用调光、直通两用柜，可根据需要设置为调光或直通（机械触点），以适应日益增多的自动灯具、高光效的气体光源灯具和先进的发光二极管灯具等使用。本设计仅对基本的常用灯位配置调光、直通两用回路，其余采用流动式调光箱和吊挂式调光箱，可在需要处灵活设置，既节约了费用，又可与其他三个厅共用，大大地提高了利用率。

（2）采用网络灯光控制系统，有较好的系统扩展性。主干网采用光纤双环网；调光直通两用柜等重要设备采用网络和DMX 512双重控制；调光直通两用柜采用双控制模块（插件），互为热备份。

（3）常规灯和电脑灯控制台均采用功能强大、操作界面友好的计算机控制台，常规灯控制台采用双机同步运行的热备份模式，当主控台出现故障，另一台能实现无缝切换，并提供从断点继续操作的界面。以上各项措施确保不会产生大面积的灯光故障，保障灯光系统的高可靠性。

（4）为了提高系统使用的灵活性，在很多可能用灯的地方都设置了三相直通电源，在需要时只要放上移动调光箱，接上电源和控制信号即可工作。虽然设点较多，但一般情况下同时使用的概率较低，但也不排除偶然出现超载，因此，采用智能供电监视系统，该系统由计算机、智能电表和相应软件组成，对灯光配电的总线和各类回路的干线电流、电压予以监控，以实现对超负荷和三相不平衡情况的监控和报警。

（5）在灯具配置上，以配置面光、台内侧光和天幕顶光等基本灯具为主，大多采用长焦、中焦成像聚光灯，面光前3道智能成像自动化灯具与会议共用，其他灯具由演出单位根据需要配置。

（6）顶灯不设固定灯杆，使用者根据需要选用所需吊杆作为灯杆。在灯杆上安装吊挂式调光箱，从舞台上部两侧供电，给灯光使用者提供很大的灵活性。

（7）由于建筑上的局限，无法设置耳光，因此，需要在二、三楼挑台前安装固定的挂灯杆，作为台外侧光，并在挑台的两侧设置定加工的流动灯架，最大限度地增加台外侧光的灯位。

2.体现“自由照明空间”理念

在世博会期间，红厅几乎每天用于参展国家的国家日庆典演出活动和彩排。为适应演出多样的综艺节目，创联设计总监金长烈教授一贯倡导和追求的“自由照明空间”设计理念在此得以充分体现，整个大厅所有允许的部位，均设置了灯位，如图4-47所示。

红厅每个灯位都留有信号点位：以太网络信号点位82个，DMX 512信号点位144个，任一灯位均可安装和控制智能灯具和数字化产品。系统设计极具前瞻性。在世博会期间，满足了类别丰富的各种大型演出的灯光需求。

同时，“自由照明空间”的构想，扩大和丰富了灯光系统的构架。在以往类似的灯光系统搭建中，为了控制固定安装调光柜的数量和硬件投入成本，较多使用各种强电跳线方式，包括大跳线面板和小跳线面板。此次取而代之的是50台国内知名品牌新舞台（RGB）的吊挂式流动调光箱，同时，在栅顶、面光等各功能区域预留了22个回路的三相电源，规格有125A/3P、63A/3P及32A/3P。这样，固定安装调光柜的数量可以大大减少。在相关点位需要使用调光或直通控制回路时，灵活使用吊挂式流动调光箱，接上电源和控制信号即可工作。系统在使用时，更加直观、方便，降低了误操作概率。

调光/直通两用柜和吊挂式流动调光箱的结合使用，以及终端点位的合理设置，不仅能够提高系统使用灵活性，同时也可最大限度地简化系统及减少配套的桥架和电缆等材料。

以往，经常会因为灯光调光柜房的巨大输出线缆桥架开口与其他各工种进行协调发生困难，而采用这种设计方式带来的好处是桥架尺寸大大缩小，为现场设计和施工协调带来了许多便利。

舞台吊杆系统的设计也有创新点，所有吊杆都具有“多功能”，使用者根据需要可以任意选择所需吊杆作为灯杆使用。这也最大限度地扩展了灯具的布灯空间，是“自由照明空间”设计理念的组成部分之一。

灯光系统设计的每个环节，处处体现灵活方便，也使得不受拘束的自由布光的理念得以发挥。这是一个具有前瞻性和应该大力推广的灯光系统设计思路，尤其是“自由照明空间”的设计理念，对剧院灯光系统建设具有启发性和指导意义。红厅的演出灯光系统的成功，无疑是一次成功的探索和实践。

3.系统符合灯具多元化发展的需求

当今舞台光源技术发展，白炽光源、气体放电光源、LED光源并存，各种光源的调光控制方法各不相同，原有的调光设备已不能适应多元化灯具的需求。红厅的演出灯光系统设计采用了调光/直通两用柜的方案很好地解决了这个矛盾。本系统固定安装的调光/直通两用柜采用河东公司（HDL）的产品[HDL-D96PLUS（I）]，系统共配置536个回路，每路3kW，可根据需要设置为调光或直通（机械触点）两种工作模式，以适应日益增多的自动化灯具、高光效的气体光源灯具和LED灯具的使用。

4.高可靠性的灯光控制系统

高可靠性的灯光控制系统是保证灯光系统正常运行的必要条件。红厅采用网络灯光控制系统，有较好的系统扩展性。调光/直通两用柜等重要设备均采用网络和DMX 512双重控制。

舞台演出灯光网络控制系统采用以太网/DMX网络传输。TCP/IP通信协议及USITT DMX 512（1990）协议，使用稳定、可靠、宽频传输的多模光纤进行信号的传接。四个网络工作站分别设置在灯控室、硅箱房、上场门舞台面及舞台上方栅顶。主干线采用光纤环网，形成封闭的环形拓扑网络结构。

调光台选用了比利时ADB Phoenix 10/XT及5X/T主备调光台和德国Grand MA电脑灯控制台。并配置了HP网络PDA信息终端产品。在网络灯光系统中，PDA除了可以作为无线掌上调光台方便灯光师进行对光之外，在系统中还是一个非常方便的移动信息终端，现场所有设备的运行情况都在界面上反映。同时也具有备份调光台功能，当主控台出现故障时也可以直接支持现场调光。

系统采用了功能丰富的以太网供电（PoE）三层快速以太网交换机，该交换机具有创新的IRF智能弹性技术，与传统组网技术相比，在扩展性、可靠性、整体架构的性能方面具有强大的优势（图4-48）。

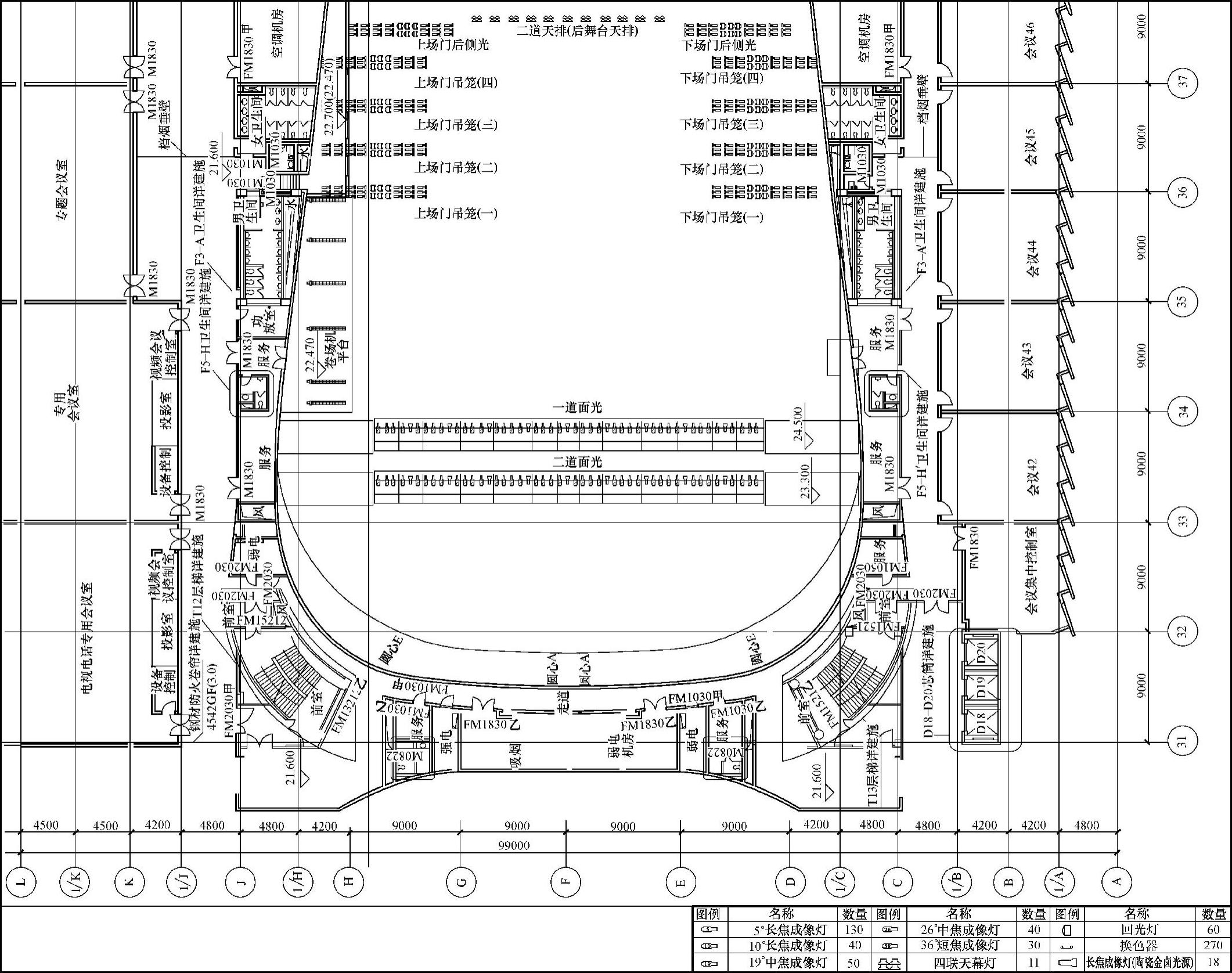

图4-47 红厅舞台灯光灯具布置图(www.daowen.com)

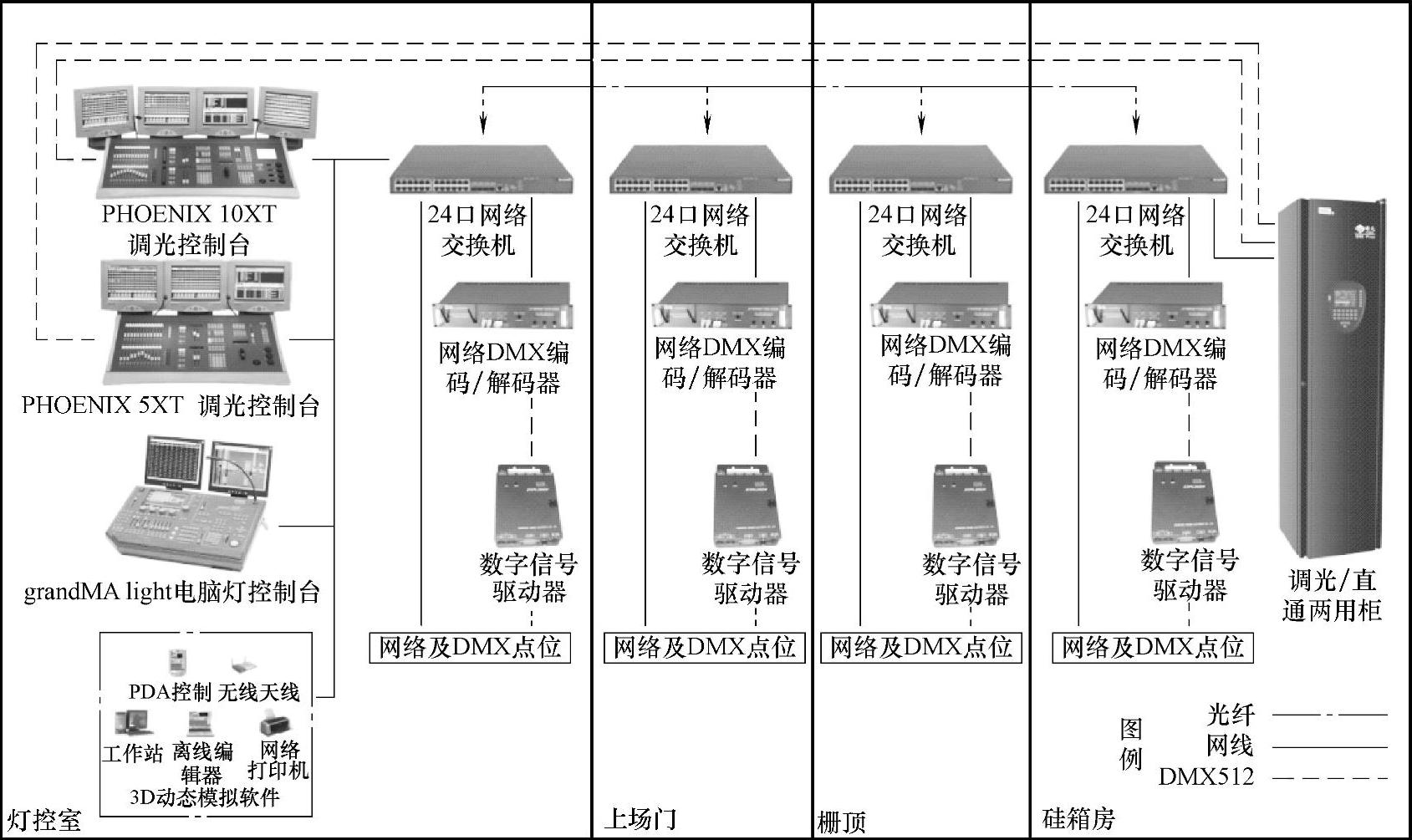

图4-48 红厅演出灯光控制系统图

5.系统的实用性

灯光系统配置了WYSIWYG三维的灯光设计软件，通过以太网及灯光控制台或者离线编辑器可以控制模拟的灯光场景，大大提高了灯光设计师和现场调光师的工作效率。

在灯具配置上，以配置实用性较强的面光、台内侧光和顶光等基本灯具为主，采用了大量苏州太阳舞台技术有限公司生产的获有国家专利的3S品牌长焦、中焦成像聚光灯。

在红厅的各个相关工作区域都装有网络智能控制蓝白工作灯系统，可控制指定工作区域蓝白灯的工作状态。该区域控制开关只有一个按钮，当按下开时，按键指示绿灯亮；当按下关时，按键指示红灯亮。开蓝灯或开白灯是由蓝白灯总控液晶面板决定的，避免了误操作。开灯后，各区域蓝白灯开关有相应的指示。

在区域的各个进出口通道都安装蓝白灯开关面板，且工作通道走向相同，方便工作人员使用。

6.演出灯光系统主要设备

（1）ADB Phoenix主备调光台。采用国际著名品牌ADB Phoenix 10/XT为主台，Phoenix 5/XT为辅台，通过网络连接，主、辅控制台之间相互学习相互备份，采用双机同步运行的热备份模式，实现无缝切换，确保整个系统万无一失，Wi-Fi或HF可远距离控制，支持DMX和Art-Net以太网网络（2048通道可扩展到6144通道），任何时候可以对初始系统扩展升级，通过以太网实现全程跟踪备份、远程监控及共享，可以使用Capture，WYSIWYG，MSD这类的三维实时模拟软件，通过Wi-Fi无线网络使用PDA对控制台进行遥控，返演、对光、记录等活动都可以无线完成（图4-49）。

（2）Grand MA Light 2048电脑灯控制台。电脑灯控制台采用国际著名品牌Grand MA light调光台，该控制台可对2048光路（调光器和电脑灯或换色器可按8或16bit）进行精度控制，可以配接到2048DMX地址，最大容量为4096光路。选用NSP网络信号处理器，可扩展至8192，通过MA-Net协议对grandMA的通道进行扩展，每个网络最大支持64个DMX输出。机内包括了UPS电源，当外接电源失效时，可立即存储演出数据，持续工作约15min（图4-50）。

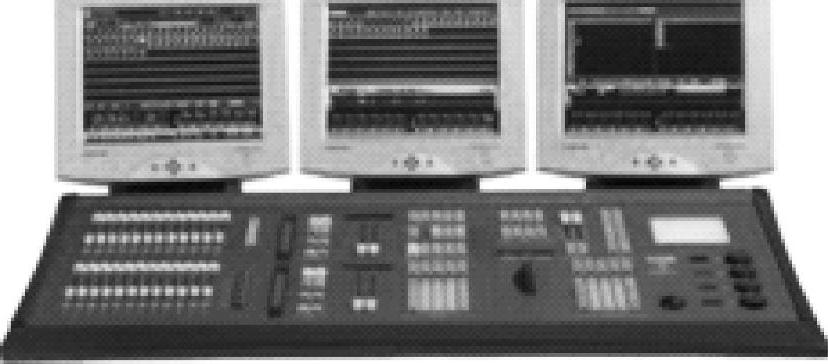

图4-49 常规灯调光控制台

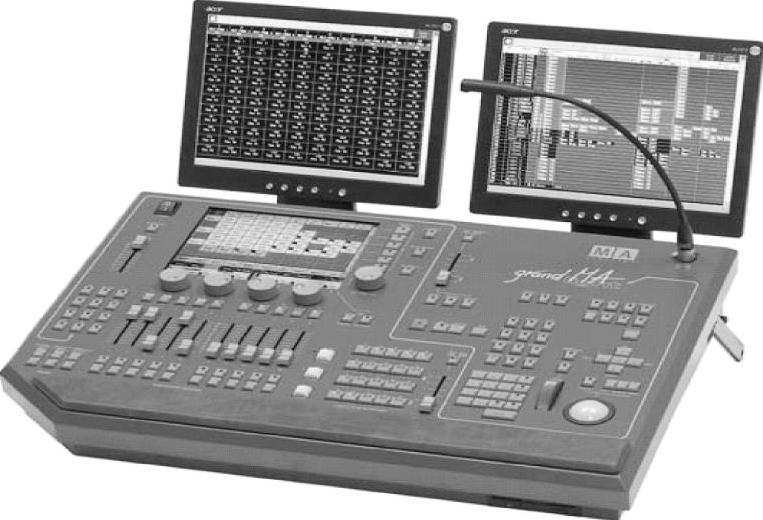

图4-50 MA电脑灯控制台

（3）HDL-D96PLUS（I）调光/直通两用柜。选用HDL-D96PLUS（I）调光/直通两用柜，根据需要设置为调光或直通回路，以适应日益增多的自动灯具、高光效的气体光源灯具和先进的发光二极管灯具等使用。

可以接受多达4个独立设备的网络DMX信号控制，能够向网络系统报告三相电流和三相电压、风机运行状态以及各回路灯光电气参数（如输出电流、电压、温度和开关量等）的实时数据。

光纤、RJ45及DMX接口，能够同时接收两路以上标准DMX信号和两路以上由网络传输的DMX信号。

（4）HDL-ON001R光纤/网络DMX编码/解码器HDL是世界上第一家把光纤网络通信接口、无线网络通信接口和DMX编码/解码器接口集成在一块线路板上的灯光控制设备厂商。

HDL-ON001R光纤/网络DMX编码/解码器是HDL-NET网络工作站中最主要的网络通信设备之一。

以千兆级光纤通信为主，网线和无线通信（选配）为辅助（备份）的网络传输方式，构成了HDL-Net这种最具特色的和最可靠网络传输方式，这标志着中国人在调光网络传输设备技术方面已跻身世界领先行列（图4-51）

（5）RGB-DT1304吊挂式硅箱。采用吊挂式硅箱，可在需要时灵活使用，节约了硅箱的投资费用，又可与其他使用场合共用，大大地提高了利用率，是系统的亮点之一。

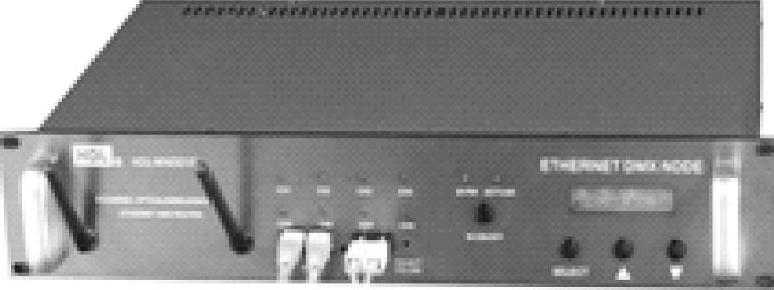

图4-51 HDL光纤/网络DMX编码/解码器

红厅的舞台根据会议和演出的功能需要，运用了大跨度移动台口，为国内首次使用。它类似反声罩，通过导轨移动展开，完成会议和演出两种模式的切换。会议照明系统就整合在移动台口内。移动台口既是红厅的结构亮点之一，也是红厅灯具安装施工的难点，高处作业、大跨度结构，都需要采取切实可行的安全保障措施、详细的施工方案和检测机制。

从2010年5月1日世博中心正式运营至今，红厅在世博会期间举行了近百场参展国家的主题日庆典演出活动和各类论坛，世博会圆满结束后，承办了上海市各类重大会议活动。红厅的灯光系统设备性能稳定、数据传输准确、控制系统可靠、操作方便直观，为各类活动顺利、无故障运行提供了可靠的保障，得到了使用方的高度评价。

2012年，红厅灯光系统工程荣获中国演艺设备技术协会授予的“2012年度中国演艺设备行业优质工程”称号。
