由于在红厅举行的都是重大会议，经常需要电视转播，因此，灯光系统的配置必须要兼顾现场效果和电视转播，在照度、色温、显色性等方面均应满足需要。

1.会议灯光系统设计要求

（1）会议灯光的照度达到800～1000lx、色温3050K±150K、显色指数Ra≥85。

（2）由于会议灯光与常规的演出灯光不同，要求考虑照明灯具对舞台上就座人员的视觉和温度影响、光源使用寿命、环保节能等多方面因素，选用相适宜的会议灯具，确保重要场合的照明正常使用。

（3）会议用面光采用自动灯具，能根据不同的会议需求进行调整。同时，自动灯具兼作演出灯光使用。

（4）会议灯光控制采用智能环境灯光控制系统，会议需要的各种灯光模式经编程后存入系统，需要时可方便调用，操作简单，非专业灯光人员均可操作。系统可多点控制灯光，开会时可不去灯光控制室，在舞台上即可控制。该系统相对独立，又与舞台演出灯光控制系统组成大系统。会议用自动灯具还归入舞台灯光控制系统控制。

（5）为保证会议灯光高可靠性，智能环境灯光控制采用双系统并机运行。

2.会议灯具的选择

会议顶光大多采用热量辐射较少的三基色荧光灯。但是红厅的舞台台口高度达21m，常规的三基色荧光灯是泛光类灯具，安装在20多米的高度根本无法使用。现成的舞台灯具和一般的建筑照明灯具也无合适的灯具可选。为此，设计单位上海创联舞台顾问有限公司专门设计改装了一款金属卤化物光源的聚光照明灯具。该灯具的灯体采用经改造的10°长焦成像灯，光源采用飞利浦最新开发的专供影视拍摄用的250W陶瓷金卤光源。该光源色温为3200K，与舞台上常规灯具的色温一致，显色指数Ra≥90，克服了一般金属卤化物光源色温离散性大、色温衰减快等缺点，寿命长达4000h以上，完全符合电视转播的要求。

由于红厅的特殊要求，舞台上空的会议顶光灯具安装在大跨度移动反声罩结构内，长寿命、低热量的金卤光源便于更换灯泡和散热。

会议用顶灯共5道，共使用250W陶瓷金卤聚光灯具109个，其中250W、10°陶瓷金卤聚光灯具67个，250W、14°陶瓷金卤聚光灯具42个，如图4-43所示。

由于考虑会议面光位置人工对光困难，因此，会议用面光采用自动灯具，能根据不同的会议需求进行调整。会议面光共3道，自动灯具兼作演出使用。会议灯光的面光采用30台1200W智能成像自动化灯具（分布于一、二道面光位置）。

3.会议灯光控制系统

由于通过电脑灯控制台编制各种会议所需的灯光场景，存入会议灯光控制系统会议中，因此会议灯光除了可以在灯光控制台上操作，也可通过安装在舞台上的场景面板按键，非灯光专业人员也可以方便调用包括智能灯具在内的全部会议灯光场景。

会议灯光控制系统，包括大厅照明控制系统，均采用了我国自行研发生产，拥有自主知识产权和多项技术专利的亿光（SEGT）智能灯光控制系统。该产品此前已在国家大剧院、博鳌论坛、上海科技馆等重大项目中成功应用。各种灯光模式经编程后存入系统，能够方便地调用程序，操作简单。系统同时具有DMX 512和网络接口，与舞台演出灯光控制系统能够兼容，在舞台演出灯光控制台上能够操控会议照明系统的程序，同时，会议灯光系统控制模块也能够调用演出灯光的场景。(www.daowen.com)

会议灯光控制系统采用双机热备份控制。主机实行统一操作和管理，可自动或人工进行场景切换，操作具有图示界面，方便管理和维护。双机热备份技术保证了整个会议灯光控制系统的安全可靠性（图4-44）。

图4-43 红厅会议照明顶灯布置图

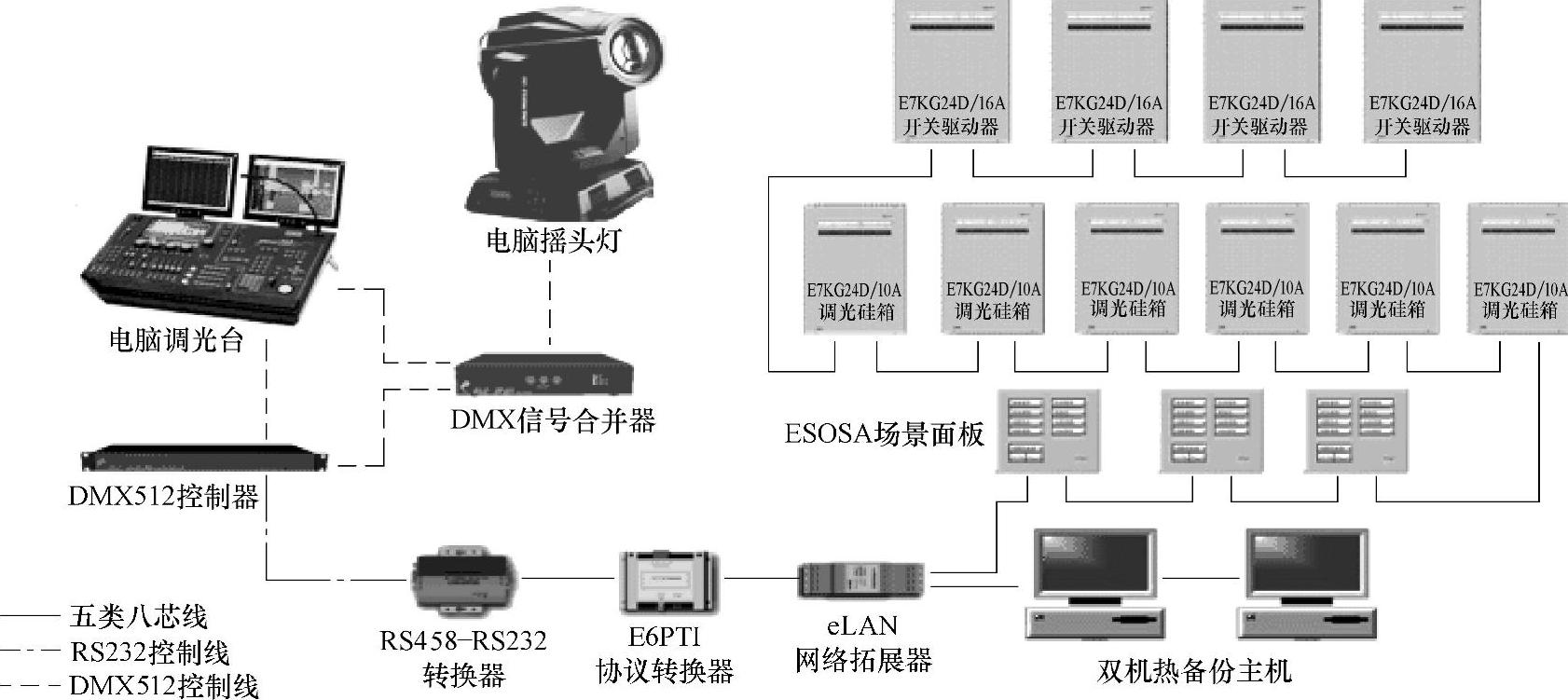

图4-44 红厅会议灯光控制系统图

4.会议灯光系统主要设备

（1）250W陶瓷金卤聚光灯。选用节能型、高光效的飞利浦250W CST250HR陶瓷金卤光源，采用原配飞利浦CST250HR整流器，以改善频闪效应，灯具选用国内优质成熟长焦成像灯成品（图4-45）。

（2）Claypaky alpha wash 1200W染色电脑灯。Claypaky alpha wash在1200W功率灯具中，技术、结构、稳定性等都均较为成熟良好。色彩系统由CMY混色、颜色轮、色彩过滤器以及线性CTO所组成。宽范围变焦，令人惊叹的输出亮度、绝佳的光束效果，不论在短距离、中距离、长距离的投射中都能达到良好的现场效果。

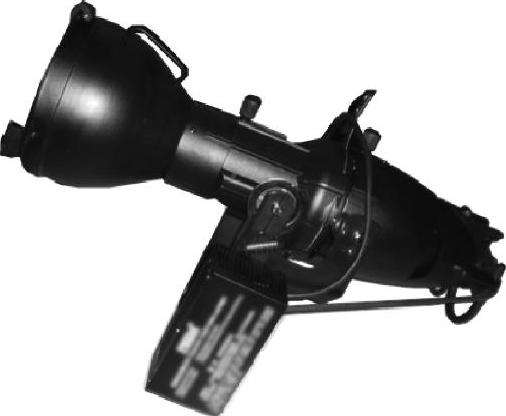

图4-45 250W陶瓷金卤聚光灯

（3）Claypaky alpha profile1200W成像图案电脑灯。优化光学对焦设计，对所有三边形、四边形的成像效果边缘均保证完美的聚焦度。基于强大的color-macros（色彩宏）和Dyna-Cue-Creator（动态效果创建）功能使程序效果精彩非凡。杰出的跟踪对焦功能让图像在变焦过程中保持清晰，甚至对不同图案盘（处于不同焦点）也同样出色。

（4）SEGT E7KG24D/10-16A 24回路大功率开关驱动器。采用了欧姆龙的G8P型继电器，主要用于大感性负载的启动，在触点6万次使用寿命的条件下，触点的电流可以达到100A；在触点电流16A的条件下，接触器的使用寿命可达到18万次；自带场景控制器，能控制10个分区，240个场景；每回路负载电流检测、MCB状态检测、负载功率检测、温度检测；具有分批启动延迟功能；具有短路及过载保护；可以通过计算机的串行接口进行本机编程和测试，设置场景控制器的各项参数。

（5）SEGT ES08A智能8场景可调光面板。8个预置场景键，带LED灯指示夜灯指示；可网络、红外遥控控制，如图4-46所示。
