1.网络交换机

上海音乐厅的网络灯光分配系统，采用2台3Com24端口交换机。3Com Baseline switch支持传统的10/100 BaseT网络交换，快速以太网可以轻松支持高速的桌面交换和服务器连接。该交换机具有以下特性：

（1）可全线快速转发，提供无阻塞的网络资源传输。

（2）IEEE 802.11 IP优先级队列和COS支持，即为音频和视频应用提供带宽预留，可有效支持实时多媒体应用业务。

（3）即插即用非网管操作，无需任何配置和软件管理。

（4）自动MDI/MDIX端口识别和适配以太网络线缆类型，可有效地减少因线缆问题而导致的网络故障，简化安装。端口速率自适应功能，可有效优化网络性能。

（5）易于检测的前面板指示灯设计，便于进行网络状态检测，简化故障诊断与排除。

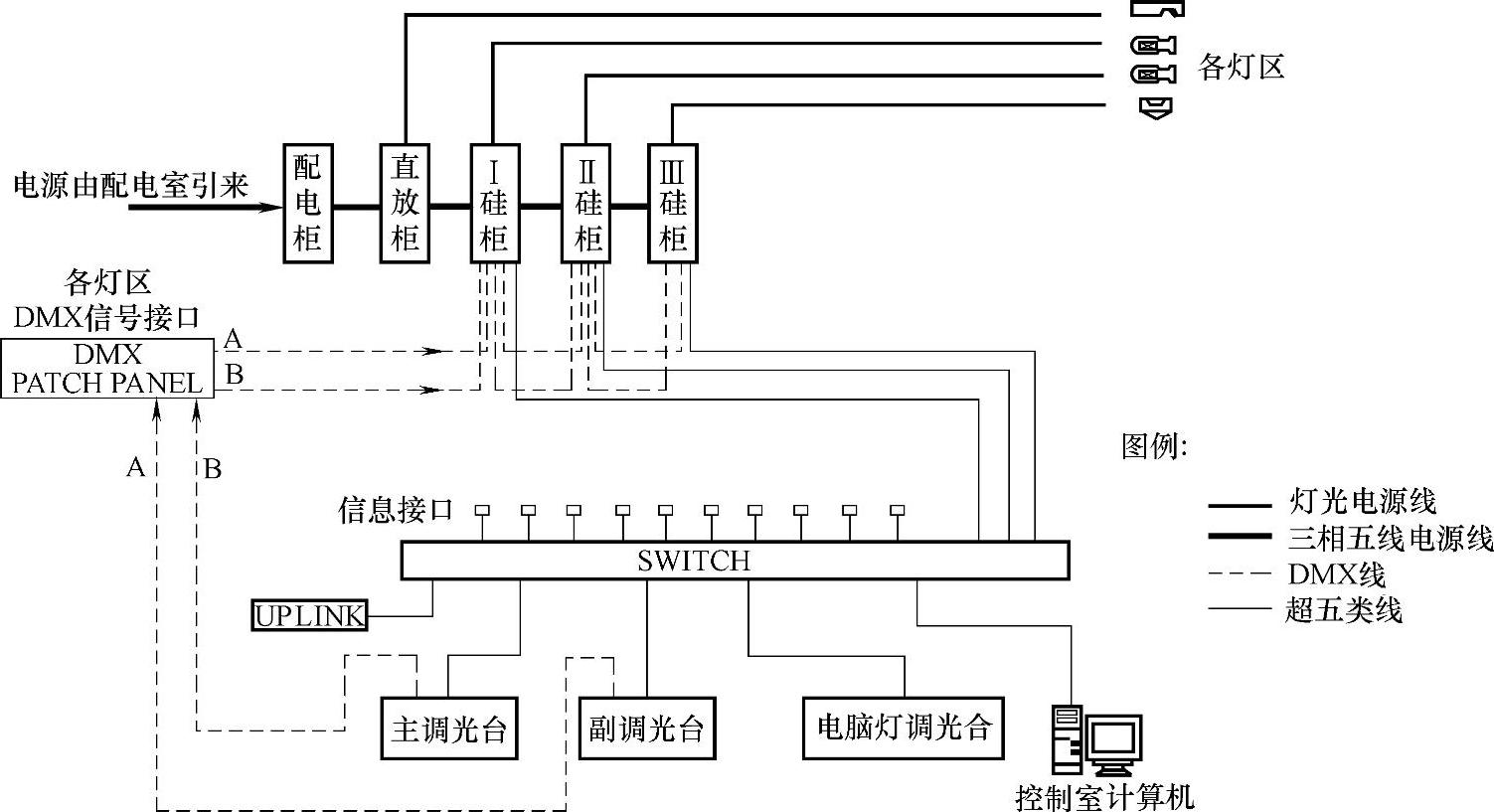

图4-39 上海音乐厅布线系统

2.信号转换器

信号转换器主要用于以太网数据与2路DMX 512信号数据之间的转换，系统采用了Ar-tistic licence的产品。其中AL UP-Lynx Down/网络信号转换器1个，AL Down-Lynx网络/DMX信号转换器8个；UP-Lynx和Down-Lynx是Art-Net系列产品中的关键性产品，10BaseT以太网端口，兼容Art-Net，RJ45接口；2个DMX 512输入端口，兼容DMX 512-A和RDM。图4-40所示为TCP-IP/DMX转换器，图4-41所示为RJ45网络接口表。(www.daowen.com)

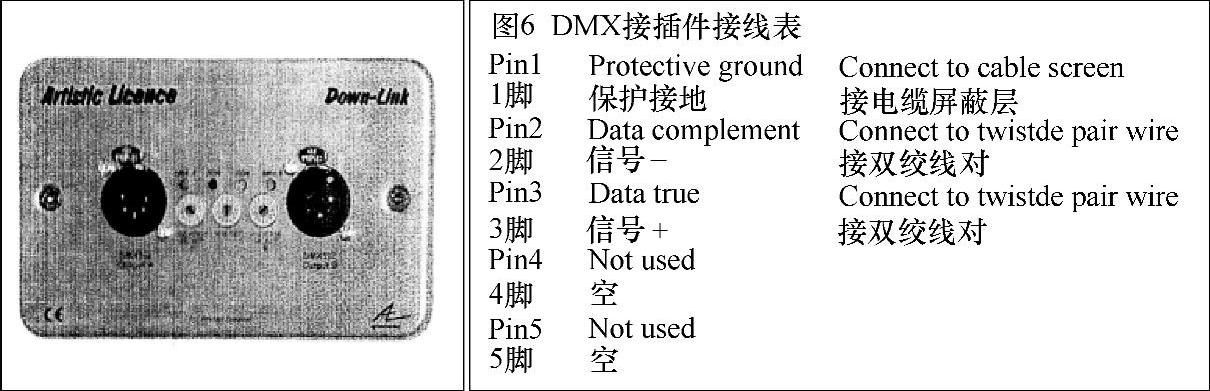

图4-40 TCP-IP/DMX转换器

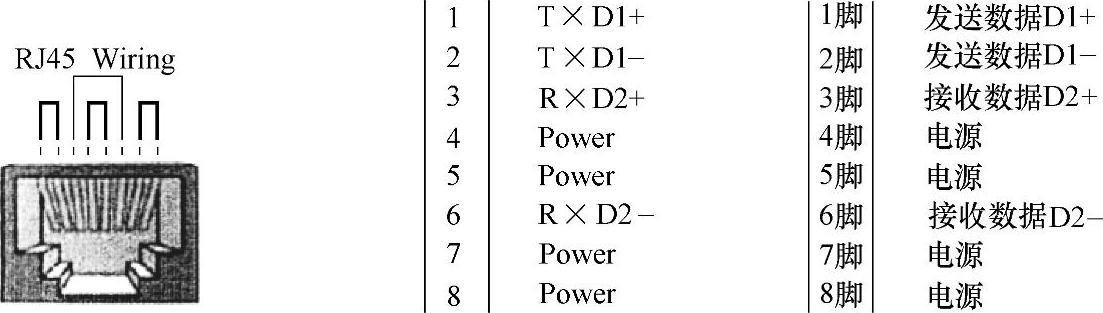

图4-41 RJ45网络接口表

3.系统软件

上海音乐厅项目中，采用了一台HP H4150无线PDA掌上电脑和3台ASUSWL300g无线接收器，再加上一套ADB ISIS Wi-Fi无线网络控制软件，一套Grand MA无线网络控制软件，一套用于掌上电脑的ELC灯光DMX LAN信号转换控制软件，共同构成一套无线网络控制系统。

PDA微型掌上电脑无线遥控器，支持Wi-Fi无线热线，能方便地与网络中的PDA通信，信号接收功能强大，在网络信号覆盖的整个大楼中都能接收，没有房间和隔断的限制。

ADB和Grand MA远程控制软件是模拟灯控台界面的操作软件，安装在掌上电脑上，可以通过网络实现对ADB和Grand MA灯光控制台的远程操作。

安装了软件后的掌上电脑具备完整的控制台PC操作界面，可以模拟灯光控制台的一切功能。它可以和控制台对连，实时监控；也可以自我调整，随时把信息反馈到灯光控制台上。灯光师在舞台上通过PDA可对灯控台进行实时操作，大大提高了对光工作的灵活性。
