音乐厅以演出大型交响乐、民族乐为主，观众席围绕在舞台四周，是一种中心舞台形式，没有幕布，因此舞台灯光采用透明敞开式的布局。设有池座一层和楼座二层，共有观众席2019席（含站席）。演奏台设在观众厅一侧，宽24m，深15m，能容120人的乐队演奏。

国家大剧院音乐厅是目前国内最高、国际一流水准的专业演奏厅，因此对整个系统的可靠性、扩展性、美观性、抗干扰性等都有极其严格要求。

音乐厅设有演奏台照明和舞台灯光照明两种类型的灯光照明系统。适应传统古典音乐和满足适于此类舞台形式的文艺演出需要，并为电视现场直播和现场录制提供照明条件。

1.灯光控制网络系统

音乐厅灯光控制网络整合了3com网络系统和ETC Net2灯光控制网络系统的优点，采用以太网结构组成的双环网络，末端采用星形分布传输体系。支持国际娱乐界新一代基于网络数据传输标准ACN（Advanced Control Network）格式。具备以太网控制、DMX控制、无线遥控、有线遥控，并能接入场灯控制系统和环境照明控制系统。网络有管理、监控、记录软件（ETC Net2 configuration editor）等专用配置，可对网络中各个信息节点统一配置、修改、记录、监控。

灯光控制室网络柜到调光器室的网络调光柜采用光纤传输；网络调光柜至终端节点采用超5类双绞线。通过DMX终端设备实现以太网控制信号与DMX信号的相互转换。网络节点主要分布在音乐厅的栅顶32个以太网控制点、舞台侧面2个控制点（作为流动调光回路和直通回路接口）、观众席2个控制点（演出现场调光用）、调光控制室18个控制点等。所有控制台都可同时接入网络，可按需求设定各控制台的优先级别，也可同时控制被控设备。光纤主杆网络的传输速率>1000Mbit/s。信息点布局合理，系统安全可靠。

2.调光控制台

调光控制台包括数字调光控制台、电脑灯控制台、换色器控制台等。

（1）常规灯调光控制台。主、备常规灯调光控制台采用ETC公司新开发的Emphasis控制系统，内置WYSIWYG控制软件，集灯光设计、演出控制和系统管理于一体。配合DELL服务器，扩充控制和内存容量。支持ACN格式的网络数据传输标准，如图4-12所示。

（2）电脑灯控制台。电脑灯控制台选用ETC的Congo和Congo jr控制系统，具备电脑灯和常规灯控制能力（兼容DMX 512、RDM、Art-net、ACN协议）。

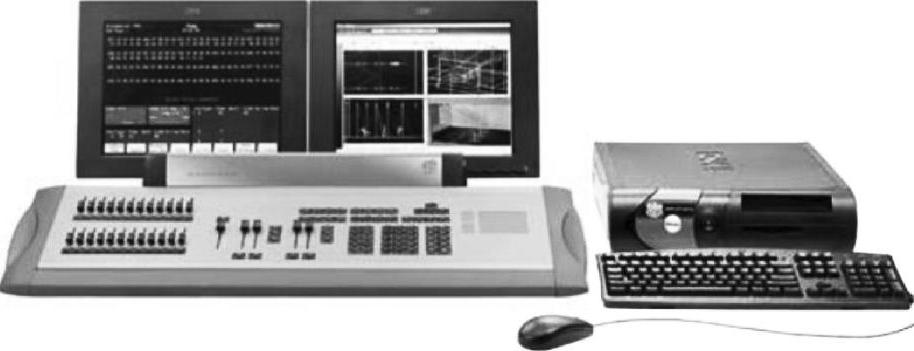

图4-12 ETC常规灯调光控制台

具有各种电脑灯表演程序的综合导入能力（ETC、Strand、ASC Ⅱ码的表演文档），这种综合导入能力可以大大缩短演出团体的编程时间，给音乐厅不同演出团体之间的频繁演出带来极大方便，如图4-13所示。

3.调光柜

音乐厅共设有203路调光回路，其中3kW调光回路88路，5kW调光回路22路，10kW调光回路4路，直通（直放）回路89路。在栅顶和舞台下场门右侧布置了2路125A供电电源柜，供电容量为600kW。

采用ETC Sensor+系列调光柜，如图4-14所示。该调光柜采用双处理器模组互为跟踪备份，当主处理器出现问题时，会自动切换到备份处理器工作，保证调光柜系统正常工作。(www.daowen.com)

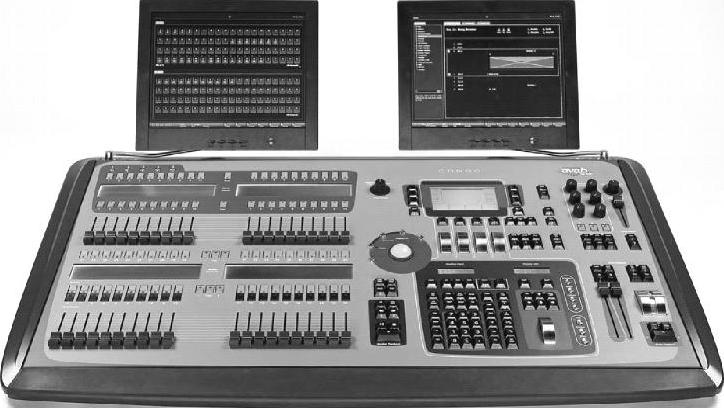

图4-13 ETC电脑灯控制台

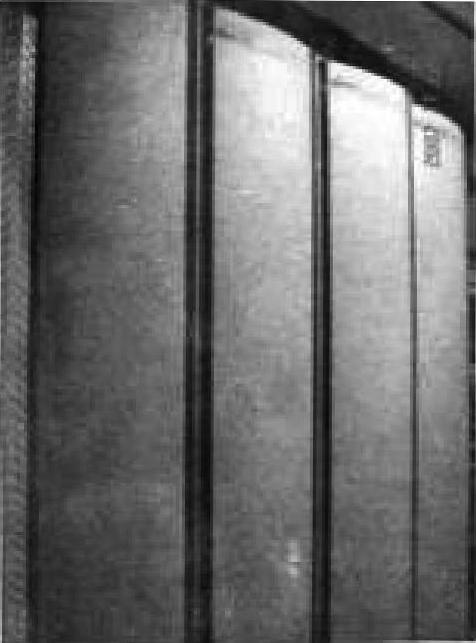

图4-14 ETC调光柜

调光柜可接入DMX（A）、DMX（B）和以太网三组控制信号输入，任何一组或二组信号丢失时，可确保收到来自控制台的控制数据。当三组输入信号全部丢失时，仍可保持最后输出的场景或存储在调光柜内部的备用场景，并可设定淡出时间或永久保持。

为有效抑制晶闸管调光器对电网的干扰，调光器的输出端采用500μs上升的电感。每路调光器都还有一个过电流和剩余电流（漏电）保护装置。LED指示灯用来指示负载是否空载和输出控制状态。

调光柜的管理软件可以在任何一个网点用来设定调光柜的各种信息，也可监控调光器的各种反馈信息，如电流、电压、温度、信号状态、负载状态、负载功率等。

4.灯具配置

音乐厅的演出性质决定了其照明系统有别于歌剧和戏剧场的演出照明系统，更重要的是演奏台上方的照明，必须有足够的照度来保证演奏人员能清晰地阅读乐谱，而面光和侧光只是起到辅助的作用。因此，演奏台正上方的玻璃反射声板，也用来作为照明灯具的承载体。

对观众来说，音乐厅的听觉感受更为重要。大量舞台灯具设备最为集中接近表演区，灯具的噪声问题又是一项需要重点考虑的问题。为解决照明强度和灯具噪声问题，大量选用ETC Four PARMCM低噪声灯具。

ETC Four PARMCM是一款专门为音乐厅设计的照明灯具，改良的抛物面铝制反光杯，保证了灯具的高光效和足够的照度，特殊的反光杯镀膜，将光束内90%的红外线热量从灯具后面排出，使光束保持冷光要求，避免了对演奏人员的灼烤，更重要的是避免了弦乐器可能随温度升高而产生的音准变化，保证了演出质量。

ETC Four PARMCM灯具采用铝合金整体铸造结构，避免了通常用不同材质制成的灯具因热胀系数不同而产生的“嘣嘣”机械噪声。铝合金铸件具有良好的散热性能，无需风扇冷却装置，避免了风扇噪声。

演奏台上方玻璃反射声板上安装了52台ETC S4 PARMCM灯具，16台Clay paky spot575灯，在14m高反射声板下面的照度可达到4000lx。

在演奏台后区，为保证合唱团的照明，安装了3道照明灯架，共安装了52台ETC PARMCM灯具。音乐厅的面光位置安装了3道可拆卸的Truss灯架，共安装了40台ETC S4 PARMCM灯具和8台运动灯具。

灯架和反射声板上有176个大小不等的接线盒，所有接线盒都置于观众视线不易看到的位置。灯架和反射声板上装有164个灯具，有大量电缆从栅顶进入观众厅，如果按常规收线框方式放线，将会严重影响观众的视觉美感，于是在栅顶上使用了20多套自动收线器，在灯杆和灯架升降过程中，观众可以看不到多余的电缆。
