歌剧院是目前国内最现代化的特大型剧院，有一个特大型的品字形舞台，台口宽度18.6m，台口高度14m，主舞台台宽32.6m，主舞台台深32.6m，台上净高32m，左右侧台宽21.6m，左右侧台深25.8m，后舞台台宽24.6m，有观众席2398席（含站席）。

歌剧院的舞台灯光不仅要满足歌剧、芭蕾舞、音乐剧和大型综艺演出，还要能进行电视现场直播和录像制作，这就要求既要考虑整体功能符合现代剧场的要求，又要考虑系统的前瞻性、可扩展性、合理性和高性价比，保证系统在相当长时间内保持其领先的地位。

歌剧院舞台灯光系统采用了许多新技术、新设备和新工艺，使灯光控制系统的技术水平和性能参数达到国际水平。

1.歌剧院舞台灯光系统技术要求

（1）舞台平均照度不低于1500lx。

（2）灯具光源色温。3200K和5600K两种。

（3）显色指数Ra不低于95，气体放电灯的显色指数不低于90。

（4）总用电量1200kW，使用系数0.9。

（5）舞台灯光总供电回路1576路。其中3kW调光回路846路，5kW调光回路584路，10kW调光回路41路，5kW直通回路90路，125A直通电源15路。

（6）供观众席调光预留5kW调光回路26路。

（7）灯光控制台之间可实现实时跟踪主备切换。

（8）多台控制台可同时控制同一舞台灯光，可以合并多台控制台的灯光制作程序。

（9）灯具配置保证演出换场时间不超过4h。

2.歌剧院舞台灯光系统

歌剧院舞台灯光系统设计着重考虑了安全性、可靠性、灵活性和可扩展性。系统的硬件和软件必须满足日益增长的艺术创作需求。

根据大型演出要求，选用操作快捷、控制灵活、功能强大、现场编辑方便，既可集中控制，也可单独调光，同时还能适应中国和外国调光师的操作习惯，具有良好人机对话界面，并在国内、外已证明安全、成熟、可靠的比利时ADB公司和德国MA Lighting公司的多功能高性能网络灯光控制台组成系统。图4-5所示为歌剧院舞台灯光系统组成。

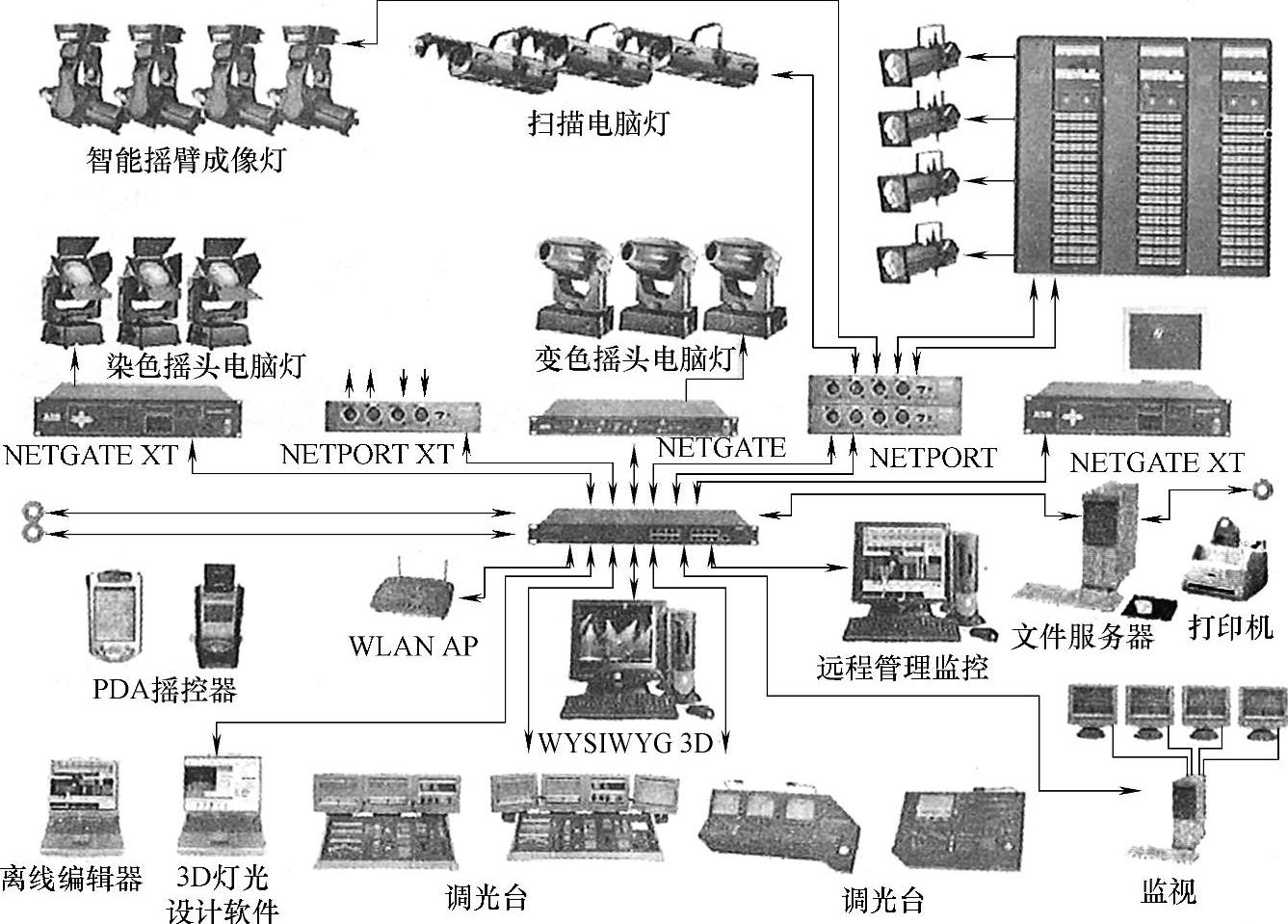

图4-5 歌剧院舞台灯光系统

3.灯光控制网络系统

歌剧院灯光控制网络系统采用以太网架构的双环网。主干网传输媒质采用宽频带、低衰减、抗干扰能力优秀的光纤传输，通过光缆把各站点、控制室、调光器室、扩声功放室、台口技术室和栅顶层连接成一个环路。图4-6所示为歌剧院光纤环网。

常规灯控制系统和电脑灯控制系统既可看成两个独立的控制系统，又可把这两个网看成一个整体的控制网络系统。图4-7所示为灯光控制系统示意图。

4.控制台

（1）常规灯调光控制台

凤凰（Phoenix）调光控制台系列是ADB公司为各类剧场、电视演播厅开发的高性能智能调光控制台。它是在Linux（公开原代码）操作系统上开发的ISIS灯光控制软件，使控制系统更稳定、抗干扰性能更好、启动速度更快。

选用比利时ADB公司顶级调光台Phoenix 10作为主调光台，Phoenix 5为备份调光控制台，并配有远红外遥控系统。

Phoenix 10/XT调光控制台具有2048个通道，最大可扩展到6144个通道，可满足大型演出未来发展需求，采用功能强大的ISIS灯光控制软件。主、备控制台跟踪自动切换，操作简易。4页×24个集控推杆，可满足灯光师实现复杂灯光变化需要，如图4-8所示。

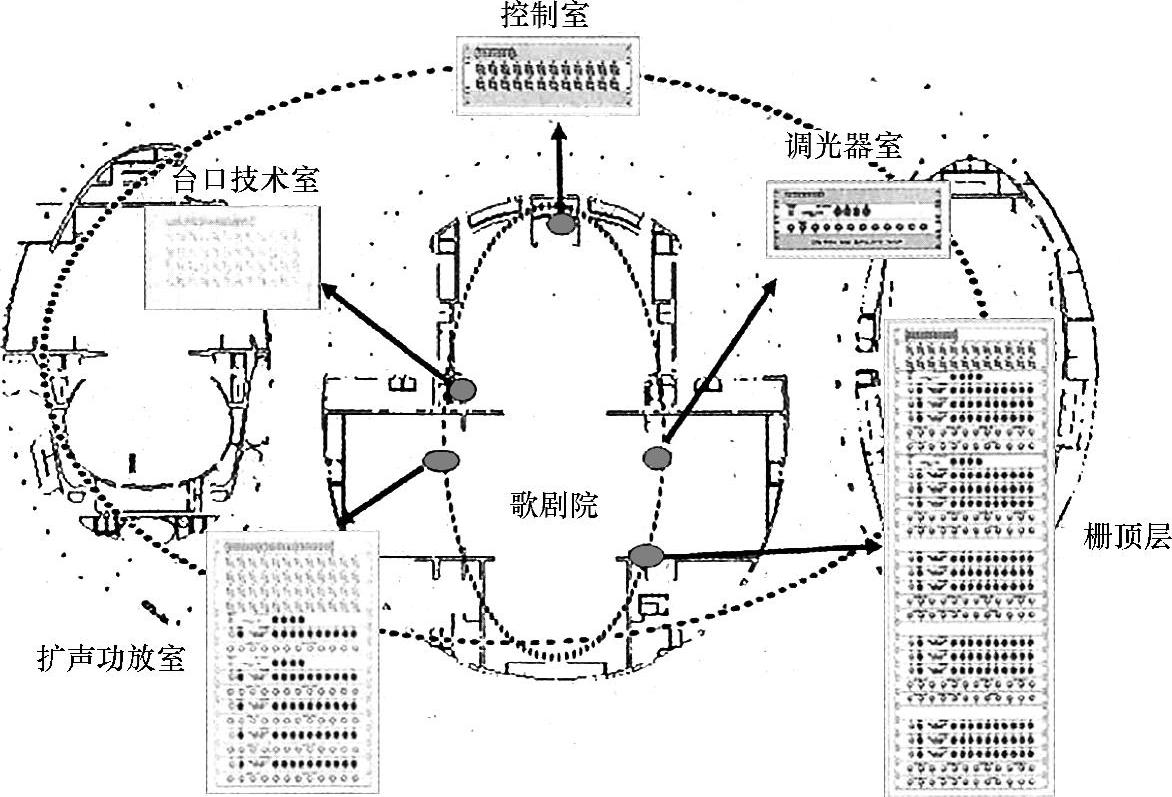

图4-6 歌剧院光纤环网

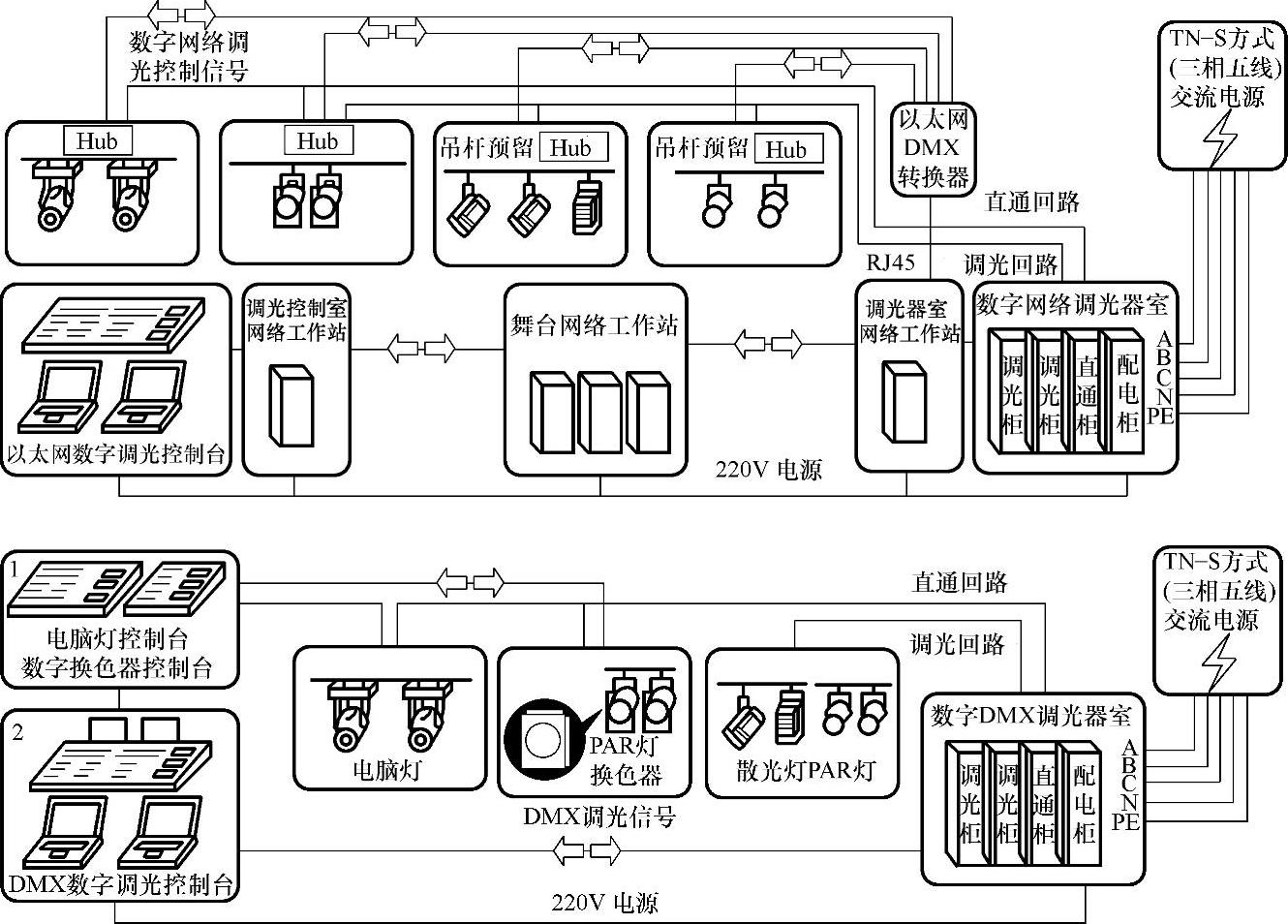

图4-7 灯光控制系统示意图

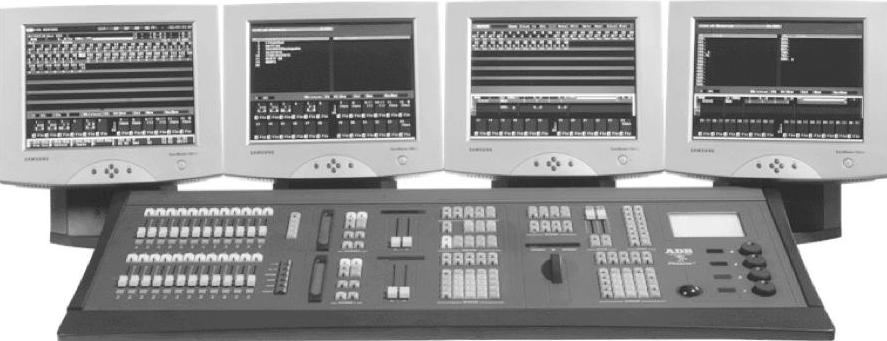

图4-8 ADB常规灯调光控制台

（2）电脑灯控制台

新型多变的电脑灯控制必须解决各种费时的单灯演练所需数百条灯路的控制问题。为了创制大量调光灯路与多变电脑灯控制的混合型舞台灯光控制，就必须在操作结构、设计新概念和先进技术的应用等方面彻底创新，既简单又完美地展现光控理念。

Grand MA电脑灯控制台采用多个处理器系统，每个处理器承担的任务相对较少，提高了工作稳定性。此外，控制台内部还装有UPS电源，既可减少电源波动带来的影响，又可有效防止外界对控制台的干扰。(www.daowen.com)

为解决特大型演出时大量使用电脑灯的需要，特选用德国MA Lighting公司的Grand MA 2048路电脑灯控制台作为主控制台，选用Grand light2048作为备份电脑灯调光台。图4-9所示为MA电脑灯控制台。

Grand MA电脑灯控制台技术指标

（1）容量。具有8或16bit分辨率的2048个控制通道，也可使用备选的4096个控制通道。

（2）2台备选外接监视器。

（3）内置硬盘驱动器可提供几乎无限的存储能力。无限数量的预置、记忆、提示清单和效果。

（4）5个主旋钮、数字小键盘和鼠标用来输入数据。

（5）输入。MIDI、声音、DMX 512、模拟信号（0～10V）、遥控go。

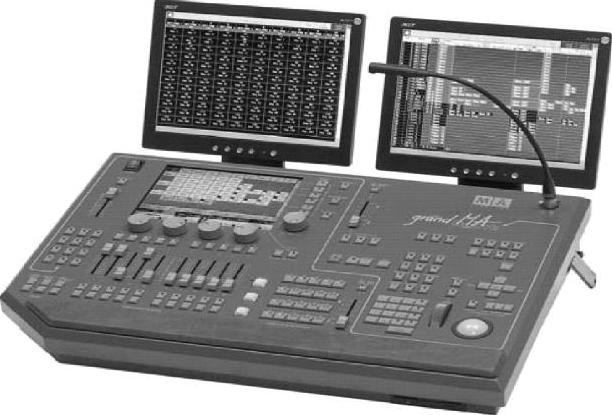

图4-9 MA电脑灯控制台

（6）输出。4×DMX 512、MIDI、打印机、以太网。

（7）完全跟踪备份和第二单元同步模式。

5.数字调光柜

调光柜是用弱电控制信号控制强电输出的功率控制装置，它的输出直接连接到舞台上各个回路灯位。工作稳定性、安全性是选择产品首要考虑的因素。本工程选用的是ADB公司的Euro dim3调光柜（图4-10）。

歌剧院供电系统使用5个配电柜，控制17台调光柜，设有846路3kW调光回路、584路5kW调光回路、41路10kW调光回路、26路5kW观众席调光回路、90路5kW直通回路、125A直通电源15路。调光柜总装机容量为5816kW，功率因数大于0.8，计算实际使用容量约949kW。

Euro dim3调光柜主要特点：

（1）多种安全保护。Euro dim3调光柜可以根据使用要求插入不同功率的调光模块（3kW、5kW、10kW）插件。每个调光模块插件都有完善的保护措施和运行状态监控系统。

每台调光柜限定总负荷为270kW，每相总电流为400A。既能满足舞台调光的功率需求，也能限定调光柜的内部温度。冷却系统可保证三相电源一旦发生中断单相或两相时，排风系统仍能保证正常运行。

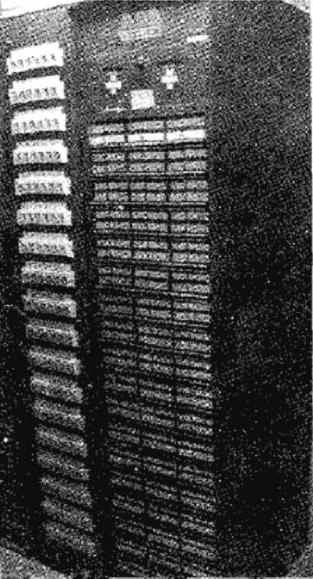

图4-10 调光柜

（2）强大的处理功能和精确的调光分辨率。每个调光柜设有两组同步处理器作为双重信号保障系统。调光器模块的调光曲线、编配和调光的平滑功能均可整体或单独编程，有10种不同的调光曲线，4000步级分辨率的调光精度。广播级的电感滤波器有效控制晶闸管调光器的谐波干扰。

（3）剩余电流（漏电）保护系统。每个通路均设有一个剩余电流（漏电）保护装置，有效地保障了系统的用电安全，如图4-11所示。

（4）完善的实时监控功能。Eurodim3具有完善的自动检测系统，可长时间连续自动检测调光柜的运行状态，检查和分析调光柜的任何参数，并能通过网络实现远距离实时监控。

1）供电相位出错，过电压。

2）风扇故障报警、过温告警。

3）DMX信号状况，预置/出错状况。

4）负载扫描检测（空载、过载、短路）及负载变化检测。

5）查看A路输入和B路输入的DMX值。

6）查看和编辑调光曲线形状。

7）晶闸管故障等。

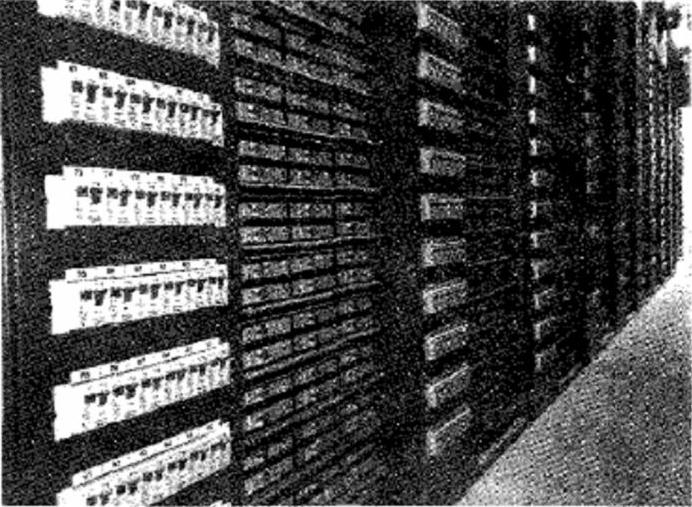

图4-11 剩余电流（漏电）保护系统和调光柜

6.安全供电电源

为保证安全供电，系统供电除采用双路供电外，还使用10kW·h的UPS不间断供电，确保控制网络设备、控制台和计算机系统稳定工作。
