利用无线传输代替有线电缆，解决有线布线困难的问题，因此，在设计上必须满足轻便、易安置的条件，保证与原有线系统无缝结合，如图3-15所示，整个系统的硬件结构由微控制器单元（MCU）、射频收发单元和电源管理单元三部分组成。

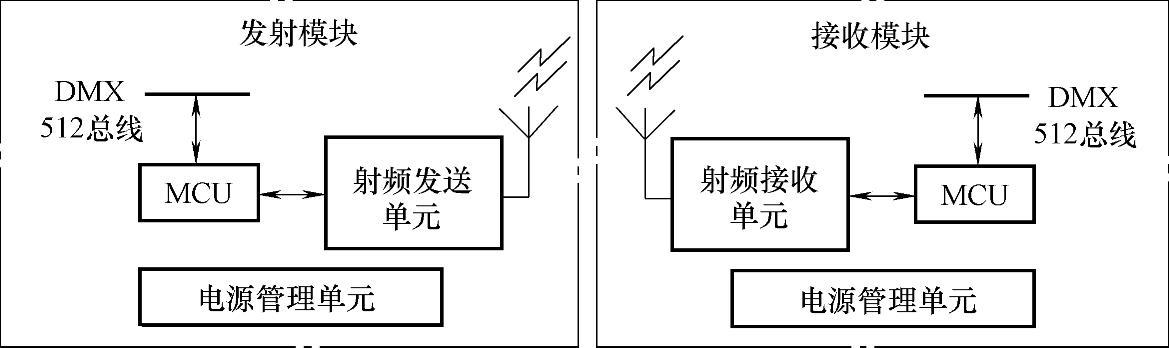

图3-15 无线传输网络系统

发射端的MCU单元接收DMX 512控制端的总线数据，分析并拆解总线数据，然后将数据经过适当处理之后通过射频发送单元发送出去。射频接收单元接收无线数据之后，由MCU单元将数据整合重组，在接收端总线恢复DMX 512控制信号，并通过末端网络送至各被控灯光设备。这样，可以将有线和无线传输相结合，保证该区域的DMX 512控制信号得到有效传输，并不需要为每个灯光设备都安置一个无线接收模块。

1.MCU微控制器单元

系统的微控制器较多采用STC系列单片机STC12C5410。该单片机至少含有12KB的Flash存储器、512字节RAM、异步串口（UART）和内部PLL锁相单元等。内置的SPI（Serialperipheralinterface，串行外设接口）总线控制器可以方便地与射频芯片通信，内部的ISP（在线可编程）模块允许用户直接通过串口下载程序，给系统软件升级带来便捷条件。由于DMX 512的数据波特率为250kbit/s，所以选取16MHz晶振作为时钟源，以便产生同频波特率。

2.射频收发单元(www.daowen.com)

CC1100射频芯片是一款低功耗单片射频收发芯片，具有通信距离远、功耗低、接口灵活等优点。该芯片主要设定工作在315MHz、433MHz、868MHz和915MHz的工业、科学和医学波段；支持1.2～500kbit/s数据速率的可编程序控制；提供-30～10dBm的输出功率；最大空地发射距离大于200m，工作电压为1.8～3.6V；最大支持64字节（512bit）的接收和发送。设计人员可以通过SPI接口完成内部寄存器配置、读写和收发等内部控制。

3.接口电路

接口电路主要功能包括：①DMX 512总线与单片机之间的通信，②单片机控制CC1100射频模块收发数据。

由于DMX 512总线数据帧格式与通用异步串口（UART）格式基本兼容，因此，系统与DMX 512总线的通信可利用串口通信接口。但DMX 512信号的电气接口标准是EIA-485，与单片机的TTL电平接口不兼容，要实现相互通信，需要采用电平转换芯片作为桥接电路。

在发送端，将DMX 512总线的差分数据转换为TTL电平数据，并由单片机串口接收数据。该串口还用于识别DMX 512总线的起始标志（Break），提前通知单片机准备接收总线数据。

在系统接收端，将单片机串口TTL电平数据转换为DMX 512差分数据。发射模块与接收模块的结构基本一致，只是通信数据流方向相反。
