光纤网络数字调光控制系统是近年来兴起的、用于主题公园和大型广场文艺演出及大型演播剧场等大型项目的灯光控制系统。它支持从系统总控室到现场灯光控制室以及到灯光吊杆和各个灯位全部使用光纤作为信号双向传输的“信息高速公路”，传输速率可达到千兆级以上。

光纤网络调光控制系统的优点是更长的传输距离、更高的传输速度、更宽的网络带宽和更好的抗干扰性能。

图3-14所示为一个典型的光纤网络传输系统构成的多个剧场或多个电视演播厅联网的大型灯光控制系统。

此系统采用高可靠性的双环光纤网络，将灯光控制室的光纤环网工作站、调光室的光纤环网工作站和设备层的光纤环网工作站用双环光纤网连接在一起。

灯光控制室网络工作站由环形光纤网络交换机（Optical switch）、RJ45网络交换机、若干通道的DMX编码器（DMX Node）、无线网络节点（AP）和不间断电源构成。如果今后各种控制台都具有网络接口，则可以不需要DMX编码器。灯光控制室网络工作站为控制室的各种灯光控制台、文件服务器和无线PDA灯光系统信息终端等设备提供DMX、RJ45和无线网络信号接入的接口。

调光器室网络工作站由环形光纤网络交换机（Optical switch）、若干通道的DMX解码器（DMX Node）、无线网络节点（AP）、RJ45网络交换机和不间断电源构成。它的主要任务是为调光器室内的固定（或流动）网络调光控制台、网络直通开关柜、网络配电柜和网络监视摄像头等网络灯光系统信息提供接入端口。固定（或流动）式网络调光控制台通过光纤或网线接入调光室网络工作站，一方面接收DMX调光控制信号，另一方面通过光纤或网线反馈调光器的各种工作参数（如每回路电流、电压、温度和开关状态等）。网络直通开关柜与网络调光器的工作情况完全相仿。网络配电柜通过光纤接入调光室网络工作站，定时向服务器报告系统安全用电的具体情况（如总电流、电压、功率、功率因素等）。

(www.daowen.com)

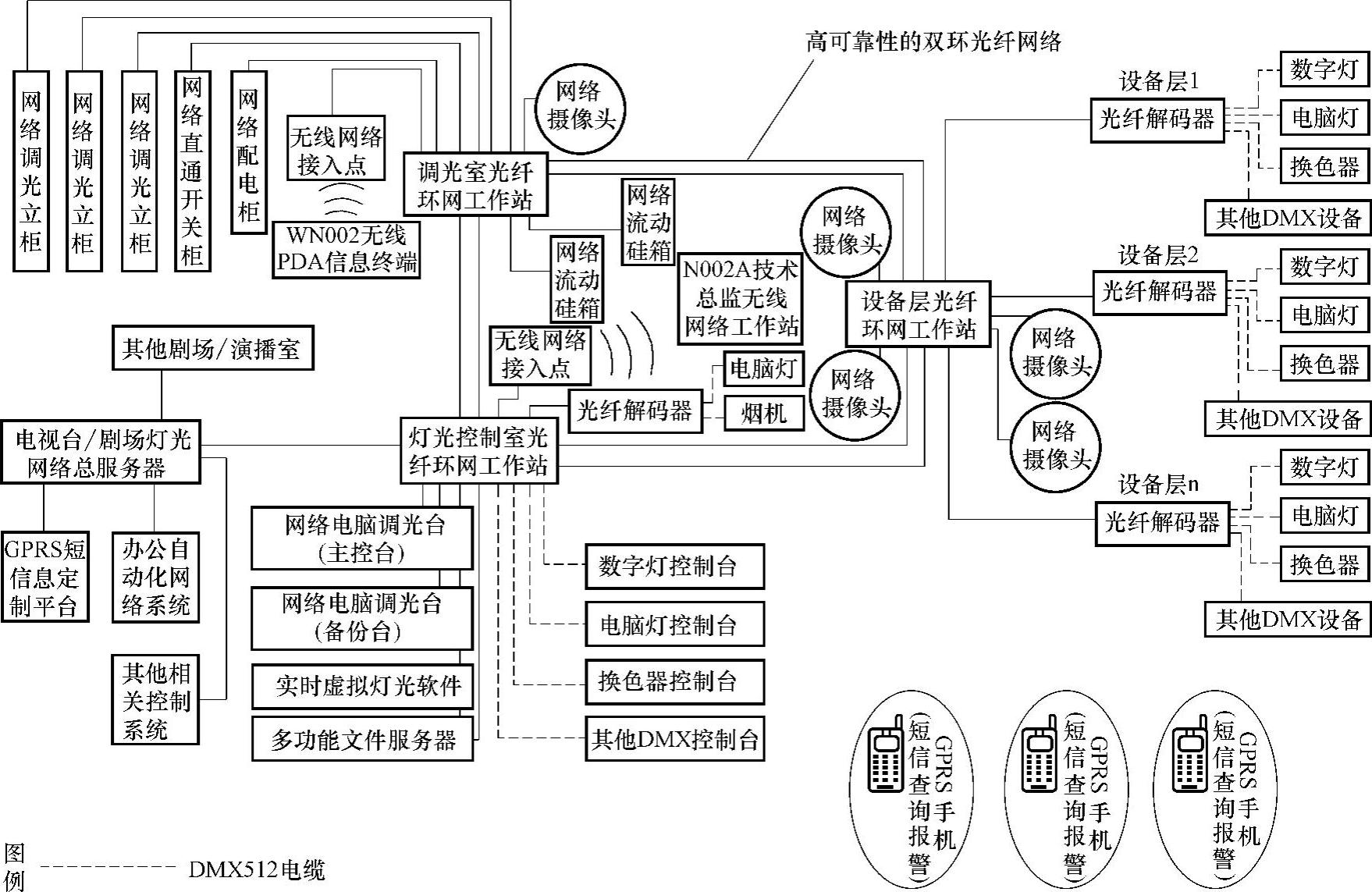

图3-14 TCP/IP双环光纤网络灯光控制系统

设备层网络工作站由环形光纤网络交换机（Optical switch）、RJ45网络交换机、若干通道的DMX解码器（DMX Node）、无线网络节点（AP）和不间断电源构成。光纤网络的一个明显的特点是支持光纤到吊杆和灯位，因此在演出区中大量的吊杆、吊笼和设备层的主要控制点及灯位上都可安装DMX光纤解码器，支持非网络化的灯光设备（如电脑灯、换色器、数字灯等）接入网络。设备层网络工作站的主要任务是使这些DMX光纤解码器接入网络中，因此，设备层网络工作站一般比调光室网络工作站和控制室网络工作站有更多的光纤或RJ45网线接口。

在光纤网络方案中，在每个剧场、大型电视演播室的设备层、调光室等区域可安装若干个网络摄像头，以监视某些关键工作点的视频图像。这些网络摄像头可以非常方便地用网线接入。通过网络视频软件，可以非常方便地在每个剧场、电视演播室的文件服务器、灯光网络总服务器或其他监视计算机上看到不同的网络监视图像。

此外，灯光网络文件服务器通过光纤或网线接入各个剧场、电视演播室的网络工作站，它是灯光总系统的“黑匣子”，通过网络软件的配合，实现对每个剧场、演播室网络系统中所有设备工作情况的监测、设置、记录和故障预警功能。文件服务器还充当灯光网络系统路由器的作用，按用户的设定和规划交换不同的剧场、电视演播室网络系统之间的控制和监测信息，允许不同的用户按一定的权限浏览、查询、打印系统有关的各种信息。

GPRS信息终端器通过网线接入文件服务器，两者在相关应用软件的配合下实现个性化信息定制平台功能。各种预警和管理信息按权限和需要以短信的形式发送到相应使用者的手机上。

剧场和演播室的其他网络系统，如吊挂系统网络、办公自动化网络等通过光纤或网线接入文件服务器，实现这些网络系统与灯光控制网络的“多网合一，资源共享”。
