全网络灯光控制系统方案的最大特点是从控制台到所有的末端灯光设备，全部采用TCP/IP网络信号线传输。从控制室输出的TCP/IP网络信号分两条支路：

第一条TCP/IP网络信号支路从控制室传输到调光器室，在那里TCP/IP网络信号线直接接入网络调光器。需要指出的是，在全网络灯光系统布线方案中，网络调光器通过网络信号线与系统中的其他调光设备，如网络调光台、文件服务器、中央监控器等进行双向交换控制信息，这些控制信息包括DMX调光控制信号、调光器状态信息报告（Reporting）、调光台备份、调光曲线设置、中央控制调光命令等。

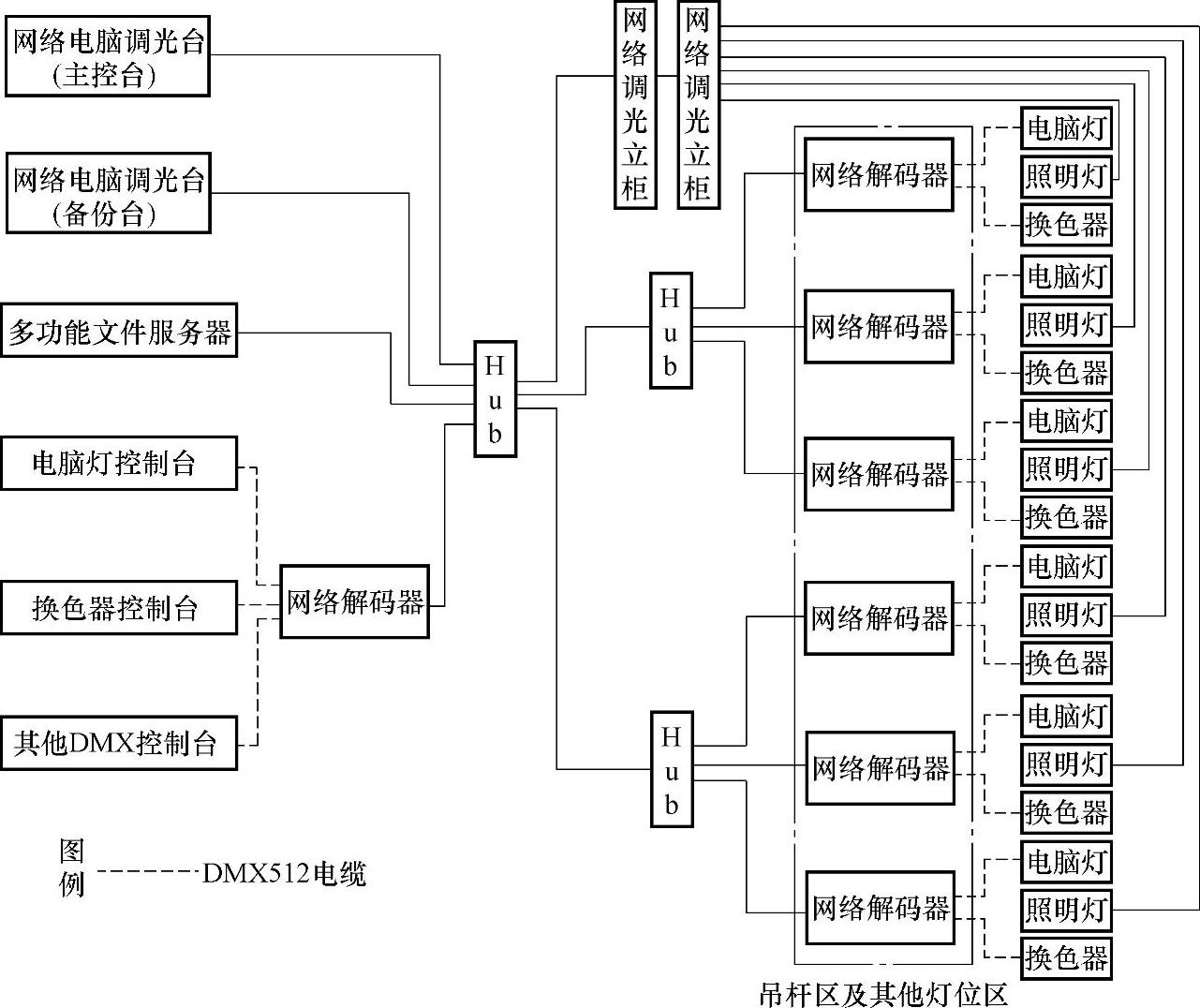

图3-13 半网络灯光控制系统

第二条TCP/IP网络信号支路包括电脑灯、换色器及其他智能灯具的双向交换控制信息，在灯光桥架或设备层上通过网络集线器转换成多路TCP/IP网络信号。(www.daowen.com)

电脑灯控制台（发送各电脑灯的图案变化、摆动旋转方式和色彩改变等控制指令）、换色器控制台（发送各个灯位上变换颜色的指令）和其他照明设备的DMX 512控制台，它们都是用DMX 512编码的控制信号，经由网络编码器转换为多路双向交换控制信息的TCP/IP网络信号后，送到Hub以太网集线器，再经以太网网络传输系统送到接收端的Hub进行分离，然后经网络解码器转换为DMX 512数据信号，对相应灯具（如电脑灯和换色器）分别进行控制。分配到吊杆和各灯位上的多路DMX信号可用一条网络线连接，不需DMX信号分配器和放大器。

在这里传统的DMX信号分配器和放大器己被多路网络集线器取代，分配到吊杆上的多路DMX信号线被一条网络线所取代，TCP/IP网络信号在吊杆上可以直接连接带TCP/IP网络信号接口的网络灯光设备，也可由网络DMX解码器转换成DMX信号以控制电脑灯、换色器等DMX灯光设备。

全网络灯光控制系统方案真正实现了灯光系统的网络化，可以兼容网络控制器、DMX控制器和网络灯光设备、DMX灯光设备，是当今最为先进的灯光系统。

全网络灯光控制系统除了可以实现灯光系统中的控制台与被控各设备之间实施实时双向通信外，还能大大简化线路结构、增加控制通道数量、提高数据刷新率、节省布线及维修费用。
