DMX 512通过XLR5芯连接器和4芯屏蔽双绞线电缆把发送器（灯光控制台）与各接收器连接在一起。DMX 512虽然只使用具有屏蔽的一对（2根芯线）导线传输DMX 512信号，但是第2对导线是备用传输通道，可作为回传和故障备用。表3-3是接收器相对接地（0V）的最高和最低电压，表3-4是XLR5芯连接器连接特性。

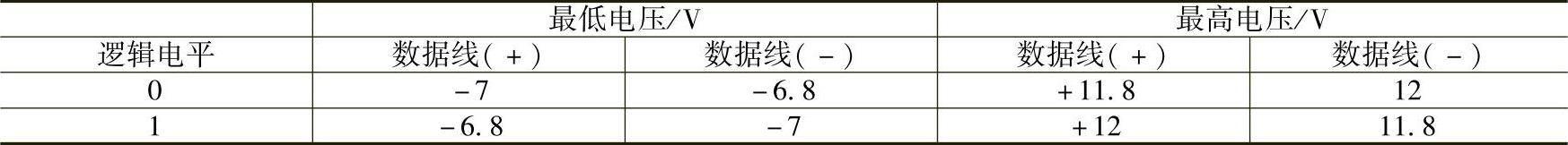

表3-3 接收器相对接地（0V）的最高和最低电压（在接收器上测量）

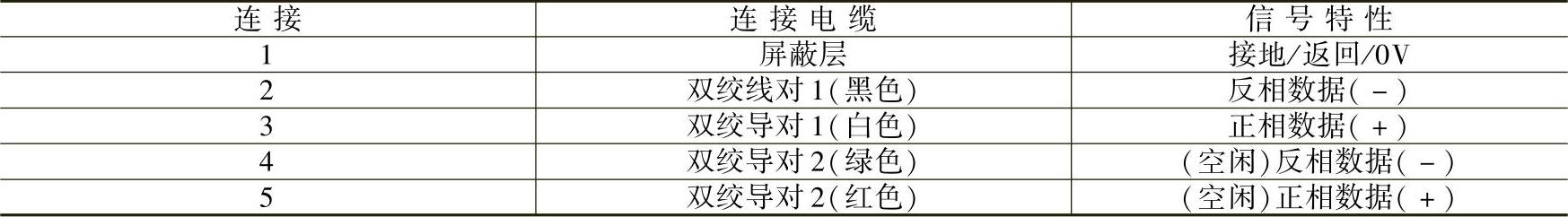

表3-4 XLR5芯连接器连接特性

(www.daowen.com)

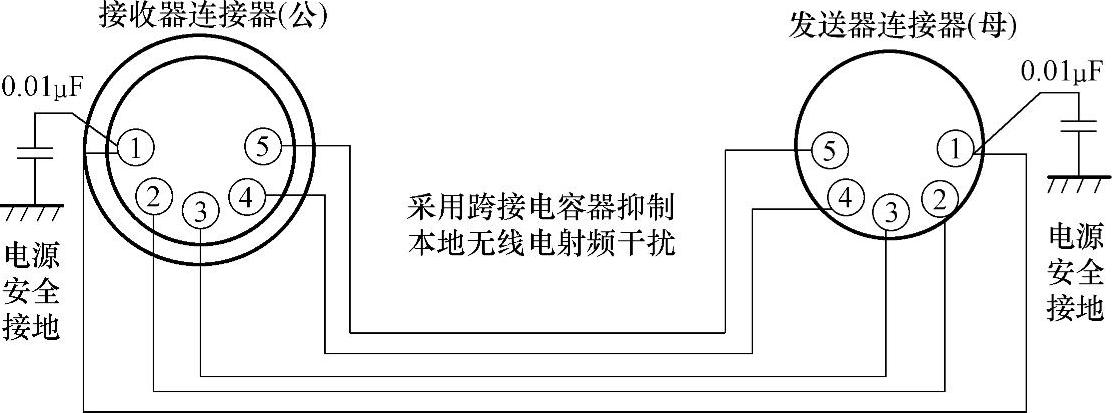

图3-5所示为DMX 512网络的连接方法。屏蔽接点“1”不必连接到外壳或机架上，因为安装连接器的机架一般都与电源地连接，否则会引起接地环路电流问题。为抑制本地无线电射频干扰，通常在接点1和电源安全接地之间连接一个0.01μF的电容器。为防止电源电磁干扰，DMX 512线路应远离电力电缆，尤其是调光器负载电缆不应与DMX 512信号传输电缆敷设在同一个线管中。在分线管敷设时，也应避免线管平行敷设，并且间隔距离要求大于1m。

图3-5 DMX 512网络的连接方法

在一对DMX 512线路上最多只能挂接32个接收装置，这些装置可沿线路上任何位置挂接。各分支线路只能按星形连接运行。为防止数字信号长线传输的终端反射，在线路的最远端必须连接与传输线特性阻抗相等的TR终端电阻。DMX 512信号如果需向不同方向传送，必须使用一台分支放大器，以便有效隔离各路输出，如图3-6所示。
