1.刷新率（Refresh rate）

刷新率是指每秒钟发送数据帧的数量，它取决于每个数据帧内要发送的通道数量。数据帧内要发送的通道数越多，数据帧的刷新率就越低，数据传输速率也会越低，灯光控制可达到的最快变化速度也越低。

刷新率犹如电视信号每秒钟能传送图像的帧数，显然，每秒钟传送的图像帧数越多，快速运动图像越流畅，反之，如果每秒传送的图像帧减少到10帧/秒以下，电视图像就会变成“动画片”了。

DMX 512的刷新率R（即每秒发送数据帧的数量）可用下式计算：

R=1/t（Hz） （3-1）

式中 R——DMX 512传输系统数据帧的刷新率（Hz）；

t——传送一个数据帧需要的时间（s）。

表3-1是DMX 512数字多路传输系统发送512个通道的一个数据帧需要的时间，从表中看出总时间为t=22668μs，此时的刷新率R=1/22668μs=44.115Hz。

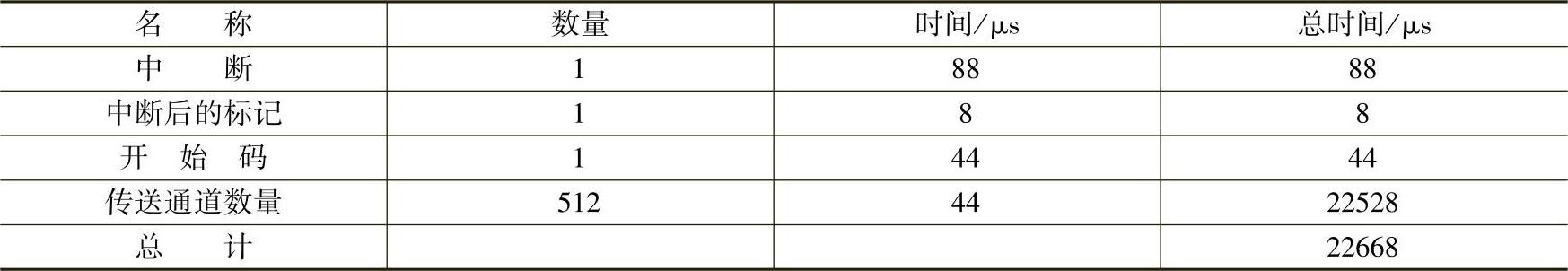

表3-1 发送512个通道的一个数据帧需要的时间

表3-2是DMX 512数字多路传输系统一个数据帧发送24个通道需要的时间，从表中看出总时间为t=1196μs，此时的刷新率R=1/1196μs=836Hz。

数据帧发送的调光通道越多，它的刷新频率就越低，灯光控制可达到的最快变化速度也越低。

调光控制台的通道数据组是随通道顺序一个一个往下移动发送的。如果传输线路上有一个接收装置没能赶上接收，就会发生偶尔删去一个通道，并且会引起后面高编号的通道位置迁移。为避免发生这种情况，在通道数据组之间专门设置了一个16μs的通道数据组时间间隔标记。此时通道数据组之间的时间间隔变为60μs（44μs通道数据组+16μs时间间隔标记），因此，发送512个通道的一个数据帧的刷新率为32.4Hz。(www.daowen.com)

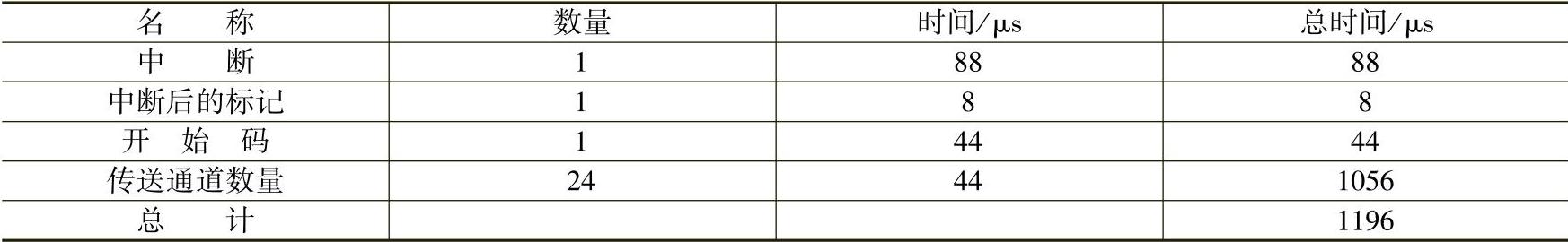

表3-2 发送24个通道的一个数据帧需要的时间

DMX 512每个数据帧发送的通道的最低数量没有限制，但是为了便于扩展，要求一个数据帧的时间至少为1196μs。例如，传送6通道的一个数据帧，传输总时间只需404μs，为达到帧传输时间最低为1196μs的要求，可在通道数据组之间插入足够的空闲间隙，把一个数据帧延伸到1196μs，此时的R=1/1196μs=836Hz，如图3-3所示。因此，DMX 512传输系统的最低刷新率为32.4Hz，最高刷新率为836Hz。

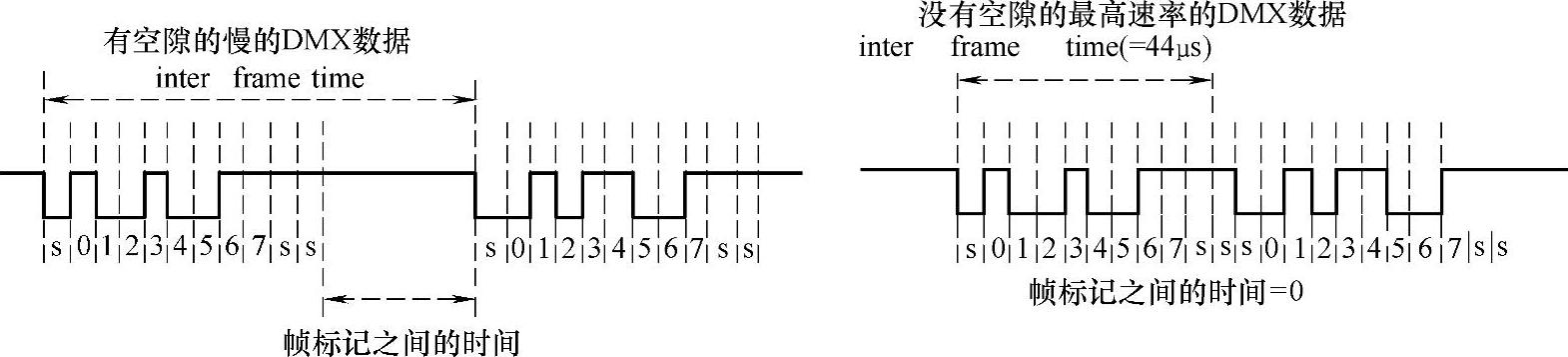

图3-3 数据帧内插空闲间隙

2.中断定时（Break timing）

中断定时、中断后标志（m.a.b）和开始码是为数据帧确认基准通道而设置的三种时间码。中断时间长度由接收装置决定，接收装置允许接收大于88μs中断时间以后的数据组。中断时间如果小于88μs，其后的数据组将被抛弃。因此，发送器（如调光控制台）的中断时间总是调整到大于88μs，如100μs。有些DMX 512接收装置对中断时间长度很敏感，如果中断时间太长也会发生故障。

3.中断定时后标记（Mark after breaktiming，简称m.a.b）

DMX 512中，中断定时后标记（m.a.b）为8μs（高电平）作为捕捉第1个字节（开始码）的恢复时间。然后是第一通道调光器（dim1）的数据组、第二通道调光器（dim2）的数据组……。

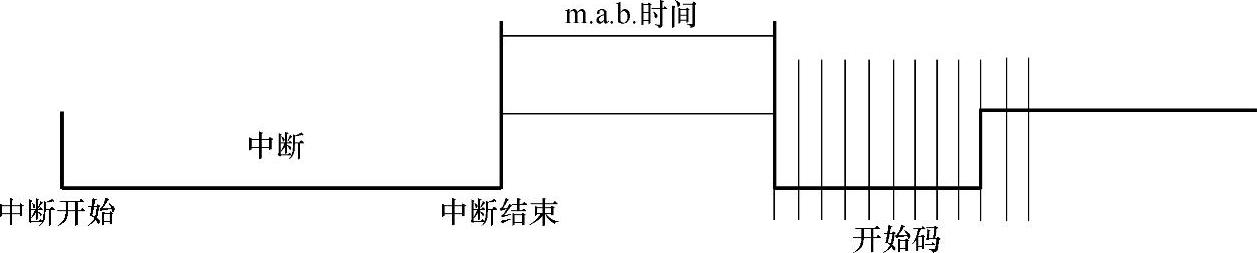

图3-4所示为DMX 512的中断时间、中断后标记（m.a.b）和开始码三个时间码的衔接。

图3-4 中断时间、中断定时后标记（m.a.b）和开始码三个时间码的衔接
