舞台灯光控制系统由调光控制设备发送灯光控制指令、通过传输网络、数字调光柜和调光回路完成对舞台灯具系统实施控制。

主要设备包括数字调光控制台、调光柜、直通开关、配电柜、遥控器等，采用TCP/IP双向通信的网络化设备。

1.调光控制设备

调光控制台有模拟调光台和数字调光台两类：

（1）模拟调光控制台。使用模拟调光技术，0～10V模拟控制信号一对一输出，多为调光控制台与调光硅箱合而为一组成调光一体机。特点是调光控制回路较少，调光曲线少，设计简单，价格较低，易于学会掌握，是20世纪70年代末到90年代中期的主流产品。常见规格有3路、6路、9路、12路、18路、24路、60路、120路等，每路输出功率多为8kW，但也有2kW、4kW等。

（2）数字调光控制台。使用单片机技术，输出DM512数字调光信号。特点是调光回路多、使用方便（特别是大回路），调光功能、备份功能、编组功能、调光曲线等均优于模拟调光台，性能价格比较合理，是现今市场的主流产品，获得泛应用。常见规格有12路、36路、48路、96路、108路、216路、512路、1024路、2048路和4096路等。小型数字调光控制台与调光硅箱合而为一组成调光一体机，每路输出功率多为2kW、4kW、6kW、8kW等。

主控调光台应具备操作快速、灵活、功能强大、现场编辑方便、既可集中控制也可单独调光的特点。为确保万无一失，通常还需配置与主控台相同型号的备份调光台，主、备调光台互为备份协同工作。

调光控制台设置在灯控室内，配电柜和调光柜设置在靠近舞台的调光器房内。它们是整个舞台灯光系统的控制核心，既要与国际先进技术接轨，又要适合中国国情和灯光师的操作习惯，应完全满足各种综合文艺演出和会议的使用要求。

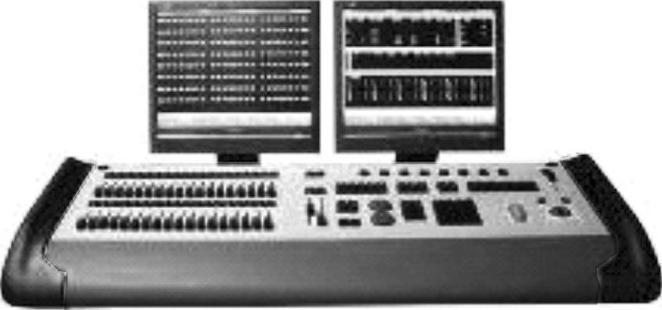

（1）Pearl2010珍珠调光控制台。图2-51所示为Pearl2010珍珠调光控制台主控调光台外形图。

1）珍珠调光控制台功能说明。

①启动快，小于20s。主、辅台联机工作，辅台不间断跟踪主台，可实现无缝切换。

②硬盘存储，可靠存储数据。多种数据存储方式，包括机内存储、U盘存储、网络备份、主辅台备份。

③光路亮度激活调节，赋值有场、集控、效果、组、宏、调光曲线、报告等。

④可编辑、修改、运行、切光，换色器控制等。

⑤查看效果。查看集控，查看场，配线调整，可配接2048个调光器。

⑥可按用户编辑场的曲线上升/下降，可自行编辑调光曲线，开关值输出设定。

⑦实时查看调光柜运行状态。

⑧DMX512网络信号输出，支持HDL-Net、Art-Net、ACN等协议。

2）主要技术特性。

①光路数量2048，回路数量2048，Q场2048。

②宏99，集控数36，集控页数4页；调光曲线99条，灯光效果99步，组数999，效果步时间5：59s；数据存储文件29个。

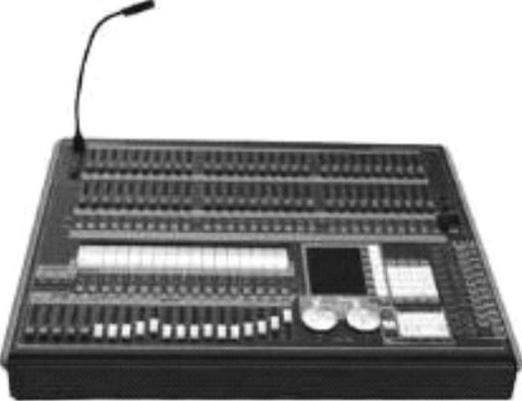

（2）2048电脑灯控制台。图2-52所示为2048电脑灯控制台，主要技术特性如下：

图2-51 主控调光台

图2-52 2048电脑灯控制台

1）4路独立的DMX 512信号输出，可配置2048个调光通道，可控制具有40个通道的高性能电脑灯。

2）可记忆450个场景或程序、60个编组、50张快照。

3）内置120个全预置图形，可任意编程、修改、编辑。

4）具有单、双预置模式、超级模式、剧院模式、剧本模式、追踪模式。

5）可选内部时钟控制、外部MIDI时间码控制或音频信号同步控制。

6）独特的滚筒选择程序功能和转轮调节功能使操控更为快捷方便。

（3）DMX 512换色器控制台。本控制台采用DMX 512（1990）通信协议，XLR5芯插座输出，控制台有4路DMX 512输出，每路可以连接8个换色器，可直接驱动32个换色器。通过信号分配器扩展，则驱动换色器数量不限。它可对每路换色器进行单独或集中控制，可预编100个场景，演出时只需调出每个场景执行即可，可灵活地实现从数只到上千只换色器的集中控制。其技术指标：

1）直接控制距离可达800m。

2）采用AC/DC模块供电，工作电压AC165～300V。

3）4路DMX输出，每路可直接控制8个换色器。

4）集控、直控模式，可预存100场。支持4个编组，将换色器地址码设为4个号码，串联起来，接到控制台任意一个输出接口即可。号码为1的换色器受第1组控制，号码为2的换色器受第2组控制……

5）可控色数。8～11色。

6）调速范围。高、中、低三档无级调速。

7）信号输出符合RS485标准。

8）驱动数量。星形连接≤128个电源信号分配器，树形连接不限数量。

（4）管理服务器。可以从管理服务器获得管理需要的设备信息。按用户设定可检测剧场网络系统之间的控制、监测信息和不在线报警功能，允许不同用户按设定权限浏览、查询、打印有关系统的各种信息。(www.daowen.com)

2.调光柜

调光柜是实现大功率负荷调光的载体，也是调光系统的核心硬件。调光柜与调光控制台以光电隔离方式传输信号，可以避免因漏电、静电等意外原因导致烧毁调光控制台事故。

调光柜具有自动记忆调光台发生控制中断前最后一个场景的功能，万一主、副调光控制台都发生故障，也能保证正常演出。

调光柜可设置9级预热值，以延长灯具寿命。机内有固化的10条调光曲线，可以满足各种演出需求。设有数字和模拟两个输入接口，可同时接收数字和模拟调光控制台信号。

调光柜的每个调光功率单元都具有直通开关，各调光功率单元都可以任意互换，为演播厅在综艺节目等现场演出、拍摄、直播方面提供了保证，为摇头灯、激光效果灯、变色灯及换色器等设备的应用提供了充足的兼容效果和扩展功能。

（1）D96 Plus 96回路（每路6kW）光纤网络调光柜主要技术性能。可接受4个独立设备的DMX网络信号控制，还能向调光控制台报告调光柜的三相电流、三相电压、风机运行状态和各回路灯光的实时电气参数数据（如输出电流、电压、温度和开关量等）；可以同时接受多个远程监控设备对它的监测和工作状态设置（如控制回路预热值、调光曲线选择和灯具的IP地址等）；具有光纤网络接口、可变正弦波输出模块、智能化动态预热、三重保护、4000级精度触发等。

（2）主要功能和技术数据。

1）96路输出，每路最大输出6kW。

2）内置嵌入式以太网络控制器。

3）支持网络远程设置和集中监控。

4）光纤、RJ45及DMX三种控制信号接口，能同时接收两路以上DMX信号和两路通过IP网络传输的DMX信号，即可同时接收4个以上调光台的控制信号。

5）可选择和互换冷光源、短路保护、可变正弦波或用户定义的功率输出模块。

6）电压自动补偿功能。电源输入电压在180～240V之间变动时，输出电压不变。

7）自动检测负载功能。能准确测试负载状态，如开路或短路。

8）负载记录功能。能准确测试和记录每路负载的实际功率消耗。

9）风机智能控制功能。根据调光柜内部温度自动调节风机速度。

10）反馈功能。可监控每路调光器模块的工作状态。

11）现场调光功能。实时对光，紧急调光。

12）后备场景记录、编辑、回放等功能，最大场景数为99。

13）具有10条以上固定的调光曲线，其中一条为线性方式、一条为开关方式，开关方式的开关点可任意设定（1%～99%）亮度，用户可自由编辑任意条调光曲线。

14）调光输出电平0～100%。

15）两个全数字调光柜可以互为热备份，自动触发。

3.传输网络

网络灯光控制系统要求具备以太网控制、DMX控制、无线遥控、有线遥控，并能接入场灯控制系统以及环境照明控制系统。

系统允许不同品种、品牌的调光台、电脑灯控制台、换色器控制台或其他舞台效果设备的DMX 512、RJ45网络设备接入。

只要在任何一个以太网接点插口，接上调光控制设备就可以对整个灯光系统实施控制，也就是说，舞台灯光控制可以不仅仅局限于灯光控制室。用户可以在任何空间使用网络控制设备来操作舞台灯光设备，可用无线网络系统对舞台灯光设备进行遥控，操作起来更加得心应手，大大节省用户在装台过程中的人力和时间。

网络的数据传输速度、网络容量和传输信号质量决定了整个灯光控制系统能否稳定、可靠、精确、高质量工作。灯光系统网络要求具有完善的安全保障机制，能实时监控网络信息，有完善的网络冲突解决方案，并且符合ACN和Art-Net协议的国际标准。

DMX 512标准协议主要保证稳定可靠地传递灯光设备的控制信号，而ACN和Art-Net标准协议是双向传递监测、通信和反馈TCP/IP协议的信号，允许不同厂家的灯光控制设备间能够相互通信和操作，在灯光系统的技术管理、业务管理和安全消防管理中发挥极其重要的作用。

灯光控制系统的网络架构有星形和总线形两种网络拓扑结构。剧场信号集中于灯光控制室（请参阅图2-49多功能剧院舞台灯光系统），通过Hub集线器分布以太网节点，通过DMX终端节点实现以太网控制信号与DMX信号的相互转换；通过DMX信号分配器分配剧场各灯具的DMX信号节点。灯光网络配置要求具备专用的网络配置软件，能对网络中各个信息节点统一配置、修改。

舞台灯光传输网络可采用DMX 512协议传输或采用TCP/IP传输协议的以太网（Eth_- ernet）传输。而以太网传输可提供更高的传输速率、更强大的通信能力，在一条通信线路上可传输很多路数据信号，能有效利用传输线路带宽，最大特点是高速、稳定、大容量、组网简单灵活和可以双向传输。因此，本方案采用技术成熟的DMX/以太网传输系统。

（1）DMX 512数字多路传输是以“数据帧”传递方式进行数据通信的，采用的是“时分割多路复用技术”。而以太网采用的是TCP/IP通信协议，通过IP数据“包”（每个IP数据“包”为46～1500Byte）交换技术来实现双向传输的。因此，DMX 512数据信号采用以太网传输时，首先要把DMX 512控制信号由DMX终端设备映射成为可在以太网上传输的、符合TCP/IP传输控制协议的以太网IP数据“包”，然后，在调光柜的接收端再把以太网IP数据“包”解包为DMX 512的数据格式。通过两种数据转换的传输网络系统称为DMX/以太网传输系统。

（2）DMX/以太网传输系统的主要特点。

1）数据传输速率高（>100Mbit/s）。

2）支持双向传输，可采用双向互备方式（即热备份）。

3）支持远程信息访问（如软件升级，故障诊断等）。

4）易建网、易维护和易扩展；误码率低，数据传输质量高。

5）具有系统运行状态及重要参数报告功能。

6）可兼容DMX标准的所有设备。

7）有利于资源共享。

（3）全光纤系统。为提高数据传输速度，扩大网络容量（网络带宽），增加传输距离，确保传输信号质量，现今的灯光传输网络大都以光纤传输介质作主干道进行远距离传输，无线和DMX作辅助网络传输控制。整个传输网络系统严格遵循TCP/IP通信协议及DMX 512通信协议格式。并符合ACN和Art-Net协议，也就是说本系统所选配的主要灯光设备（如调光台、调光器）需同时具有DMX和ACN、Art-Net标准网络接口。
