舞台灯光设计与应用:2.4.2 LED节能灯

舞台照明常用的卤钨灯光源存在光效低、能耗大、热量高、维护成本高、演出环境差等问题。因此具有光效高、热量低、寿命长、易维护、颜色丰富和光色、亮度可控等显著优点的LED灯具已显露出它的巨大生命力。LED固体光源的优点:

(1)发光效率高。LED白光管的发光效率已超过100~120lm/W,远高于各种荧光灯金卤灯、高压汞灯(白光)和无极灯。因此,LED已成为发光效率最高的光源。用LED光源取代白炽灯、荧光灯、金卤灯和高压钠灯已不再有技术障碍

(2)单向辐射特性。LED光源发出的大部分光能,无须经过反射就可直接投射到被照物体,使光能得到最有效的利用,大幅度提高了灯具的效率。

(3)超长的寿命。优质LED灯的寿命可达50000h(亮度衰减到的50%称为死亡寿命)以上,是白炽灯的20多倍,荧光灯的10倍。若每天工作11h,可连续12年以上。

(4)绿色环保。荧光灯和各种气体放电灯节能不环保;它们废弃后,灯内的汞溢出会对环境及水源造成长期严重汞污染,1只荧光灯可污染160t地下水。LED废弃后,无任何环境污染,并可全部回收利用。

(5)LED光源用直流电源驱动,无频闪、无紫外线、不伤眼睛,可真正起到保护眼睛的作用。

(6)显色指数高。显色指数是分辨物体本色的重要参数,LED的光谱非常接近自然日光,能够很好显示物体的本色和识别快速运动物体。

(7)亮度可控。LED利用恒流源驱动,它的亮度和能耗几乎不随电源电压变化而改变,只随驱动电流的大小改变。因此,特别适宜于电压不稳的地区使用。

(8)LED灯具的功率大小可任意设置选用,避免功率配置不匹配而产生过渡照明问题,浪费能源

当然,对于舞台演出照明需求来说,LED灯具还有许多方面需要进一步地完善和提高。相信随着科学技术的不断发展,节能型新光源舞台灯具将成为发展的主流,这无论对于灯光工作者和还是演出剧院经营管理者,都是一种福音。

下面是常用的LED舞台照明灯具的主要技术特性:

1.200WLED光束灯

1)采用非球面透镜和全反射光学系统,优异的聚光性能,消除了杂散光,光效高,光束感强,比传统卤钨聚光灯节能90%。

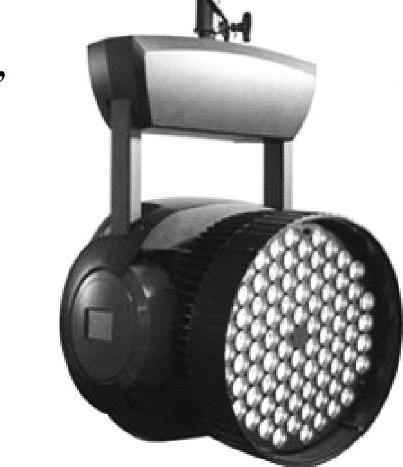

图2-30所示为200WLED光束灯。

2)内置多种光效变换效果。

3)内置DMX 512信号解码和PWM调光电源,亮度调节范0~100%。

4)调光分辨率高达65536级,完美实现平滑调光。

2.WTSJD-LED-5×84200W三动作数字聚光灯

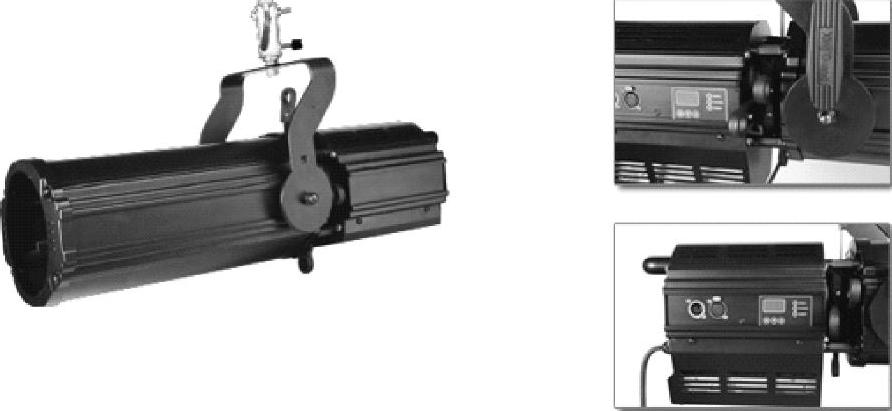

图2-31所示为200WLED三动作数字聚光灯。


图2-30 200W LED光束灯

主要技术特性:

1)采用非球面透镜和全反射光学系统,有效地控制了杂散光灯具光效高,比传统卤钨聚光灯节能90%。

2)灯具运动控制系统结构新颖独特,造型美观。

3)电动三点联动调焦系统,调焦机构运行更加平滑和精准。

4)内置DMX 512信号全数字控制,带有网络接口

5)采用无间隙传动系统,实现高精度运动定位

6)调光分辨率高达65536级,完美实现平滑调光。

7)LED布局,保证光斑的圆润和均匀。


图2-31 200W LED三动作数字聚光灯

3.100WLED数字聚光灯

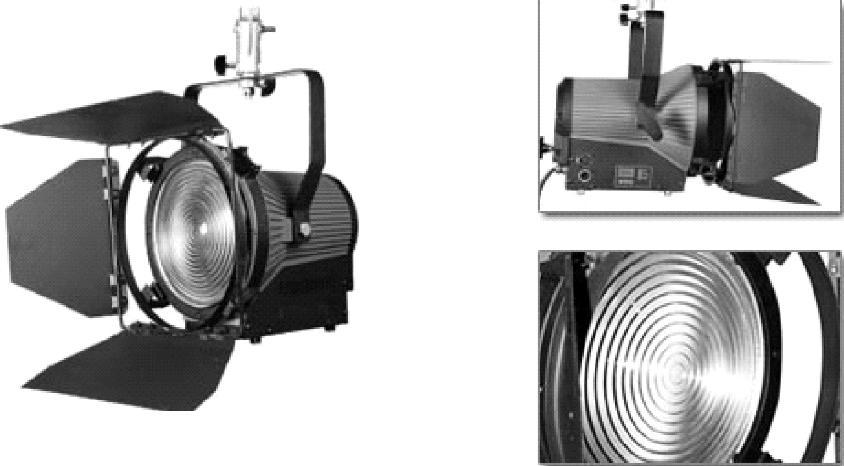

图2-32所示为100W LED数字调焦聚光灯。发光元件采用高显色指数的大功率LED模组,具有光效高、显色性好等诸多优点,主要适用于电视台演播室、剧场、各种会议室、多功能厅等场所作为功能性照明。

1)高功率密度的LED模组和高效的非球面聚光系统,光效高,比传统卤钨聚光灯节能90%。

2)继承了传统的专业菲涅尔透镜聚光灯的设计理念和使用方法,灯光师使用驾轻就熟,无缝衔接。

3)内置DMX 512信号解码和PWM调光电源,亮度调节范围0~100%。

4.400WLED数字聚光灯

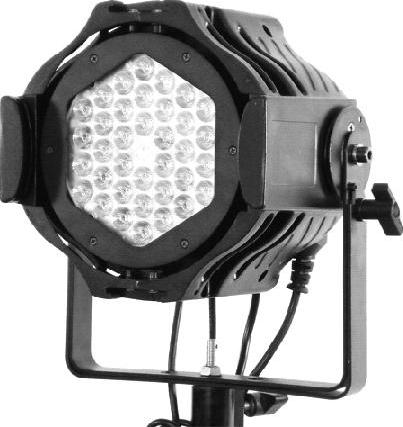

图2-33是专为中大型剧场和演播室设计的大功率LED聚光灯,采用了优化的二次光学设计,有效地控制了杂散光,照度达到2kW卤钨聚光灯的2倍以上,适合中大型剧场作为面光灯使用。


图2-32 100W LED数字调焦聚光灯

1)采用非球面透镜和全反射光学系统,有效控制了杂散光,光效高,比传统卤钨聚光灯节能90%。

2)内置DMX 512信号解码和PWM调光电源,亮度调节范围0~100%。

3)一体化设计的灯体和散热器,有效降低了LED的工作温度。

4)LED布局,保证了光斑的圆润和均匀。

5)电动三点联动调焦系统,使用调焦机构运行更加平滑和精准。


图2-33 400W LED数字聚光灯


图2-34 100W LED数字化平板柔光灯

5.100WLED数字化平板柔光灯(www.daowen.com)

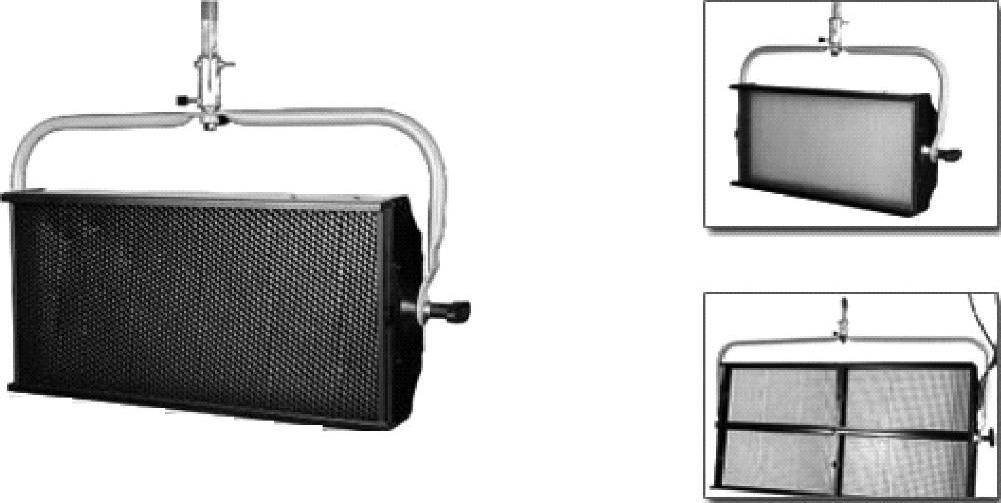

图2-34所示为100W LED数字化平板柔光灯,光线柔和、照度均匀、可任意组合拼接,是高清数字电视演播室面光、辅助光的最佳选择。

1)小功率LED形成面光源照明,配以高透光率柔光板,光输出柔和、均匀。

2)灯具光效高,比三基色荧光灯还要节能50%。

3)采用DMX 512信号控制和本地控制两种方式控制亮度和色温,亮度调节范围0~100%,色温调节范围2700~6000K。

6.150WLED数字成像灯

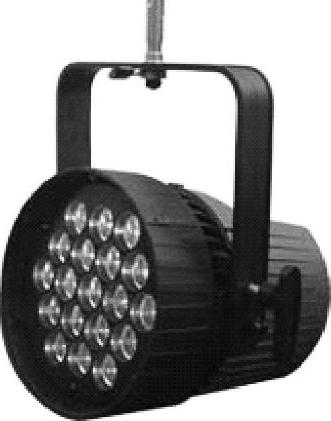

图2-35所示为150W LED数字成像灯,可为客户量身定制多图案切换,一体型材,没有接口,根据不同光源可变换颜色。

规格:150W、AC100~240V,RGB三基色,8°~22°光束,330mm×340mm×765mm,12kg。


图2-35 150W LED数字成像灯

7.PR-8920极光LED天幕灯(3W×48)RGBW特点

1)采用新一代绿色环保进口LED为光源,具有超长使用寿命,长达50000h。

2)色温色彩可调,满足大面积铺光和渲染各种场景要求。

3)光斑均匀可实现无限拼接和叠加。

4)无风扇散热设计。

5)采用DMX 512信号控制和本地控制两种方式控制亮度,亮度调节范围0~100%。

6)可任意调整角度安装以适应各种不同的使用场景。

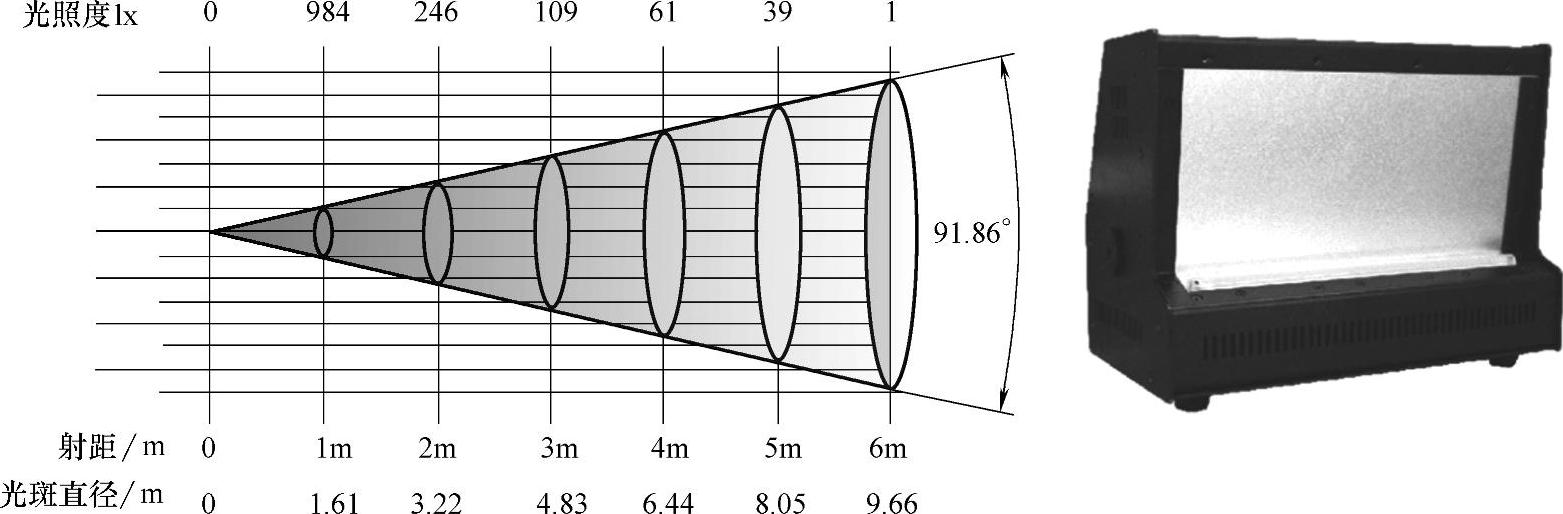

图2-36所示为PR-8920极光LED天幕灯的光效图和外形图。

主要技术参数:

1)输入电压AC100~240V、50/60Hz。

2)额定功率100W。

3)LED光源。数量48颗(R∶12+G∶12+B∶12+W∶12)。

4)额定寿命50000h以上。

5)颜色。RGBW线性混色,内置宏功能。

6)色温校正。色温校正3200~10000K,线性调节。

7)光通量2100/lm。

8)调光。0~100%调节。

9)频闪。独立电子频闪。

10)出光角度。光斑角度(1/10峰值角)θ水平方向0°~118°,垂直方向0°~92°。

11)控制方式。国际标准DMX512信号,3芯接口,标准模式6个通道。

12)外壳及防护等级。高强度铝合金钣金,IP20。

13)工作环境温度-20~40℃。

14)产品净重7kg。


图2-36 PR-8920极光LED天幕灯

8.LED水底灯

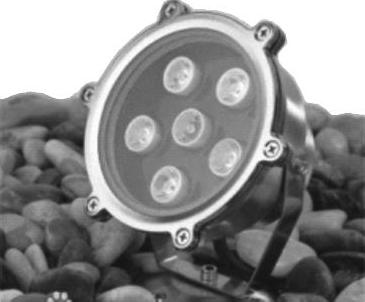

随着灯光水秀在剧场和各类主题公园的广泛使用,水下灯具(水底灯具)应运而生。LED水底灯(图2-37),简单说指的就是装在水底下的灯。因为LED水底灯是用在水底下面,需要承受一定的压力,所以一般是采用不锈钢材料,8~10mm钢化玻璃、优质防水接头、硅胶橡胶密封圈,弧形多角度折射强化玻璃、防水、防尘、防漏电、耐腐蚀。


图2-37 LED水底灯

LED水底灯是一种以LED为光源,由红、绿、蓝组成混合颜色变化的水下照明灯具,是水秀剧场、各类主题公园、喷水池艺术照明的完美选择。由于LED水底灯应用场合的特殊性,是在水下工作的电器产品,所以也有它技术指标的特殊要求:

1)水底灯的防护指标。水底灯的防尘等级为6级,防水等级为8级,其标注符号为IP68。

2)防触电安全指标。国家标准对灯具的防触电指标分为四类,即O类、Ⅰ类、Ⅱ类、Ⅲ类。同时,国家标准明确规定,对游泳池、喷水池、嬉水池等类似场所的水下照明灯具,应为防触电保护Ⅲ类灯具。其外部和内部线路的工作电压应不超过12V。

3)额定工作电压。灯具的额定工作电压是灯具电气参数指标,它直接决定了灯具的使用环境,即实际工作电压必须要与额定工作电压一致,否则,不是因电压过高而烧坏光源,就是因过低而不能达到光的照明效果。

根据工程的实际使用要求,如何合理地选用水底灯,应从如下几个方面考虑:

1)安全功能。在景观场所,水底灯的选择把人身安全作为第一要素。必须按照国家标准的要求,采用12V安全电压的水底灯。

2)照明功能。照明功能主要是指光源的发光亮度。可根据照射高度、投光面积来选择不同功率的水下彩灯

照明功能的另一要素是水底灯的颜色,一般有红、黄、绿、蓝、白五种,可根据应用场合、照射对象及营造的气氛来选用。

3)控制功能。有外控和内控两种控制方式,内控无需外接控制器,可以内置多种变化模式,而外控则需要配置DMX控制器方可实现颜色变化达到同步效果。

4)外观造型及外壳材料。水底灯虽然在水下使用,不太显眼。但外形和材质与灯具的密度有关。若密度太小,则产生较大浮力,容易将水底灯的固定螺钉松动,使灯具飘浮水面,而太重又使灯架难以支撑。同时,因长期在水中使用,其外壳材质应具有一定的防腐蚀功能,表面漆层要牢固。

5)经济性。水底灯的经济性是指灯具的一次性投资及运行费用的总和。一般来说,质量较好的水底灯,其灯具价格较高,使用寿命较长,运行费用较小,反之,质量较差的水底灯,虽价格便宜,但常因漏水、漏电而导致失明,不但增加了运行费用,有的甚至影响到整个工程的安全和质量。
