常规舞台灯具:舞台灯光工程设计与应用

1.聚光灯

灯具聚光采用平凸透镜,光束比较集中,具有较好的光束方向性,定向投射,光斑周边的漫射光线较少,光斑大小可调,焦距有长、中、短之分,可根据射距远近选用。聚光灯的光斑较清晰,局部照明效果好,可形成界线分明的阴影,能显示出被照物体的表面轮廓和结构,可最大利用辐射光能,提高光源的总光效,配用1~2kW镜面反射灯泡功率从0.5~5kW,以2kW使用最广。常用于面光、侧光、耳光和顶光等光位。图2-19和图2-20所示为舞台聚光灯外形和光学结构。

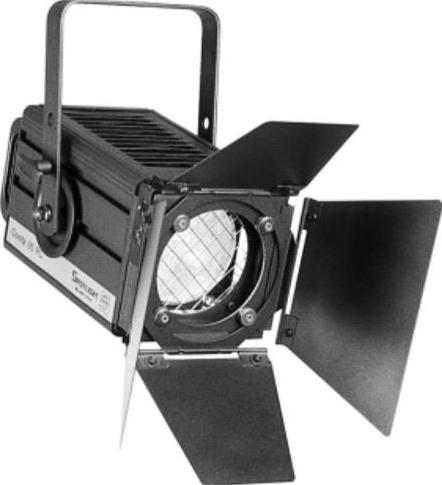

图2-19 舞台聚光灯外形

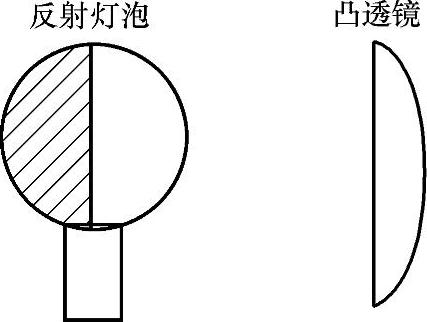

图2-20 舞台聚光灯的光学结构

Spotlight combi25PC 2500W平凸聚光灯主要技术特性:

(1)光束角4°~66°调整。

(2)铝灯身加钢灯头及边框。

(3)防漏光,高效能冷却。

(4)色片框与遮扉双插槽并有安全限位。

(5)隔热的旋钮和把柄。

(6)设有安全网。

(7)符合CE EN 60598-2-17标准。

(8)电源230V、50/60Hz。

(9)光源为2500W卤素灯泡。

2.柔光灯

灯具聚光采用菲涅尔透镜,透镜表面采用了同心圆凹槽,以达到光线柔和匀称的效果,因其外形似螺纹,故该种灯具又俗称螺纹聚光灯。柔光灯照射区域中间亮,逐渐向四周减弱,没有生硬的光斑,便于多个灯具衔接,漫射光区域大,射距较近。多用于柱光、流动光等近距离光位。光源为镜面反射灯泡,常用规格有0.3kW、1kW、2kW等数种。图2-21和图2-22所示为舞台柔光灯外形和光学结构。

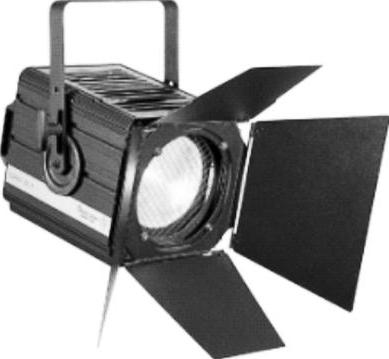

图2-21 舞台柔光灯外形

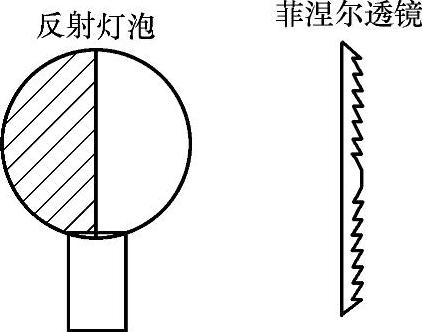

图2-22 舞台柔光灯的光学结构

Spotlight combi 25F 2000W螺纹聚光灯主要技术特性:

(1)光束角7°~65°调整。

(2)铝灯身加钢灯头及边框。

(3)防漏光,高效能冷却。

(4)色片框与遮扉双插槽并有安全限位。

(5)隔热的旋钮和把柄。

(6)设有安全网。

(7)符合CEEN60598-2-17标准。

(8)电源230V、50/60Hz。

(9)光源为2000W卤素灯泡。

3.成像灯

又称成型灯、橢球灯,介于追光灯和聚光灯之间,是一种特殊灯具,主要用于人物和景物的造型投射。有5°~50°范围,有多种可选光束角度,可将光斑切割成方形、菱形、三角形等多种形状,或投射出所需的各种图案、花纹。典型投射距离为7~25m。采用金卤灯泡,常用功率有750W、800W、1000W、1250W、2000W等。图2-23所示为ETC Source four 750W舞台成像灯。

ETC Source four 750W成像灯主要技术特性:

(1)使用超高效能的HPL 750W灯泡。

(2)特殊镀膜反光杯能减去投射光束95%的热量。

(3)可转动的灯筒。

(4)调校灯具不需要任何工具帮助。

(5)16cm色片延伸筒。

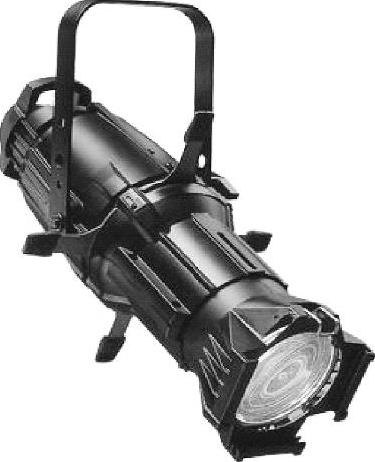

图2-23 ETC Source four 750W舞台成像灯

4.三基色柔光灯

光线柔和、均匀、舒适,无辐射热。具有高效率的反光镜和遮扉、灯具光能利用率高,低色温,显色指数Ra高。主要适用于电视台演播室、剧场、各种会议室、多功能厅等场所作为功能性照明。常见规格有2/4/6×55W,如图2-24所示。

5.回光灯

回光灯是一种直射光源,灯前无聚光透镜,光源后面有反射镜,可移位调焦,采用1~5kW石英卤素灯泡,具有聚光和散光作用,如图2-25所示。

特点是光质硬、照度高和射程远,是一种既经济、又高效的强光灯,用于舞台高亮度照明,也可用于剧场主席台照明。

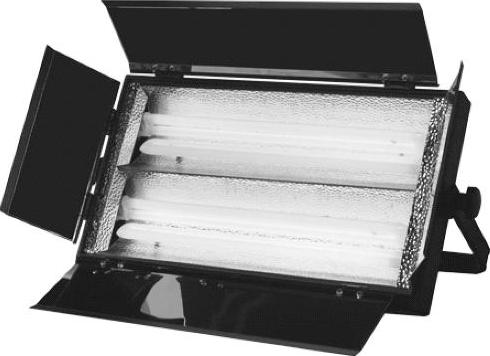

图2-24 三基色柔光灯

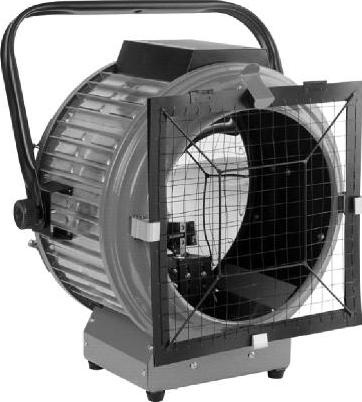

图2-25 回光灯

调光时要注意其聚焦点,不宜将聚焦点调在色纸或幕布上,以免引起燃烧。常见规格有0.5kW、1kW、2kW等,以2kW使用最多。

6.筒灯

又称PAR灯,有PAR46、PAR64等型号。在圆筒形灯罩内装有镜面溴钨灯泡,射出较固定的光束,光斑大小不能调整,用于人物和景物各方位的照明。可作舞台面光、侧光、逆光或舞台铺光(舞台基础照明)灯具,加上换色片可改变舞台色调。也可直接安装于舞台上,暴露于观众,形成灯阵,作舞台装饰和照明双重作用,如图2-26所示。

7.散光灯

散光灯是电影摄影、电视演播照明中常用的一种大面积泛光照明灯具,在剧院里也普遍使用在大范围布光的场合,比如对天幕的照明。灯前没有聚光透镜,灯后无反射镜,由箱体形成漫反射面,发出均匀的散射光线,如图2-27所示。

特点:光线均匀柔和、投射面积大、射程短、常用作天排、地排灯具。采用溴钨卤素灯管。常见规格有0.5kW、1kW、1.25kW、2kW等。

8.散光灯条

分成多格的长条形灯具。每格灯泡的功率约100W,一般能分成三种或四种颜色,各种颜色可同时使用,自相衔接,也可作为单色光使用,用于大面积照射画幕。图2-28所示为8格散光灯条。

9.舞台追光灯

追光灯的主要功能是产生一个明亮的光斑,用舞台术语来说是“一个硬而实的光斑”。光束跟踪演员移动,故名为追光灯,是电视演播室和舞台演出常用的照明灯具。其特点是投射距离远、亮度高、光斑清晰,是一种高功率射灯,通过调节焦距,又可改变光斑虚实,有活动光栏,可以方便的改换色彩,打出不同的图案。它由人工操纵,跟随演员移动,用光束突出演员或其他特殊效果,图2-29所示为某电脑追光灯及其光束特性。

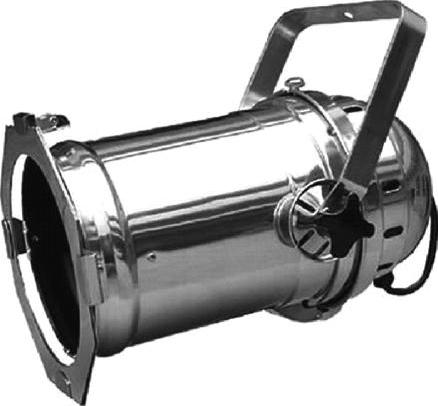

图2-26 筒灯(PAR灯)

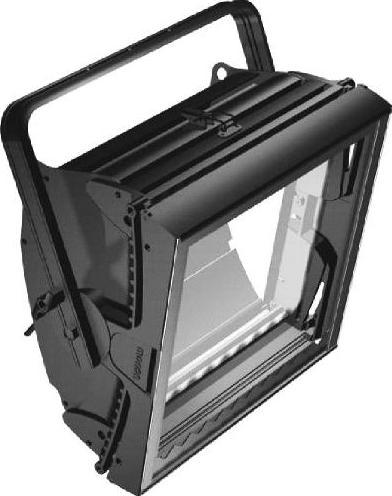

图2-27 散光灯

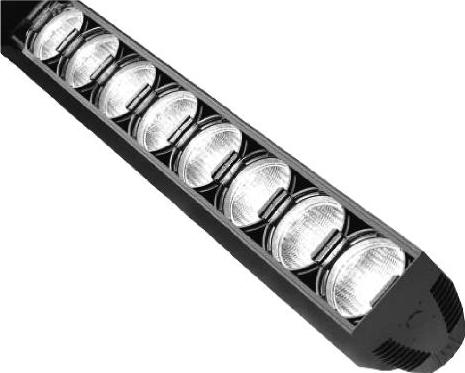

图2-28 8格散光灯条

追光灯应用非常广泛,几乎包括各种剧目、各类文艺演出、开闭幕式、时装表演等。每一部舞剧的演出都要运用追光灯来突出主要角色,塑造不同类型人物形象、表现戏剧情节和人物感情的变化,并能营造舞台气氛。因此,舞台演出的编导和灯光设计师在自己的创作中,都将追光灯的运用作为不可或缺的重要手段之一。在舞台演出场景的设计中,用追光灯来达到以下目的:

(1)突出重点,引导观众视线。

(2)照明人物,塑造形象。

(3)表现剧情及其发展等。

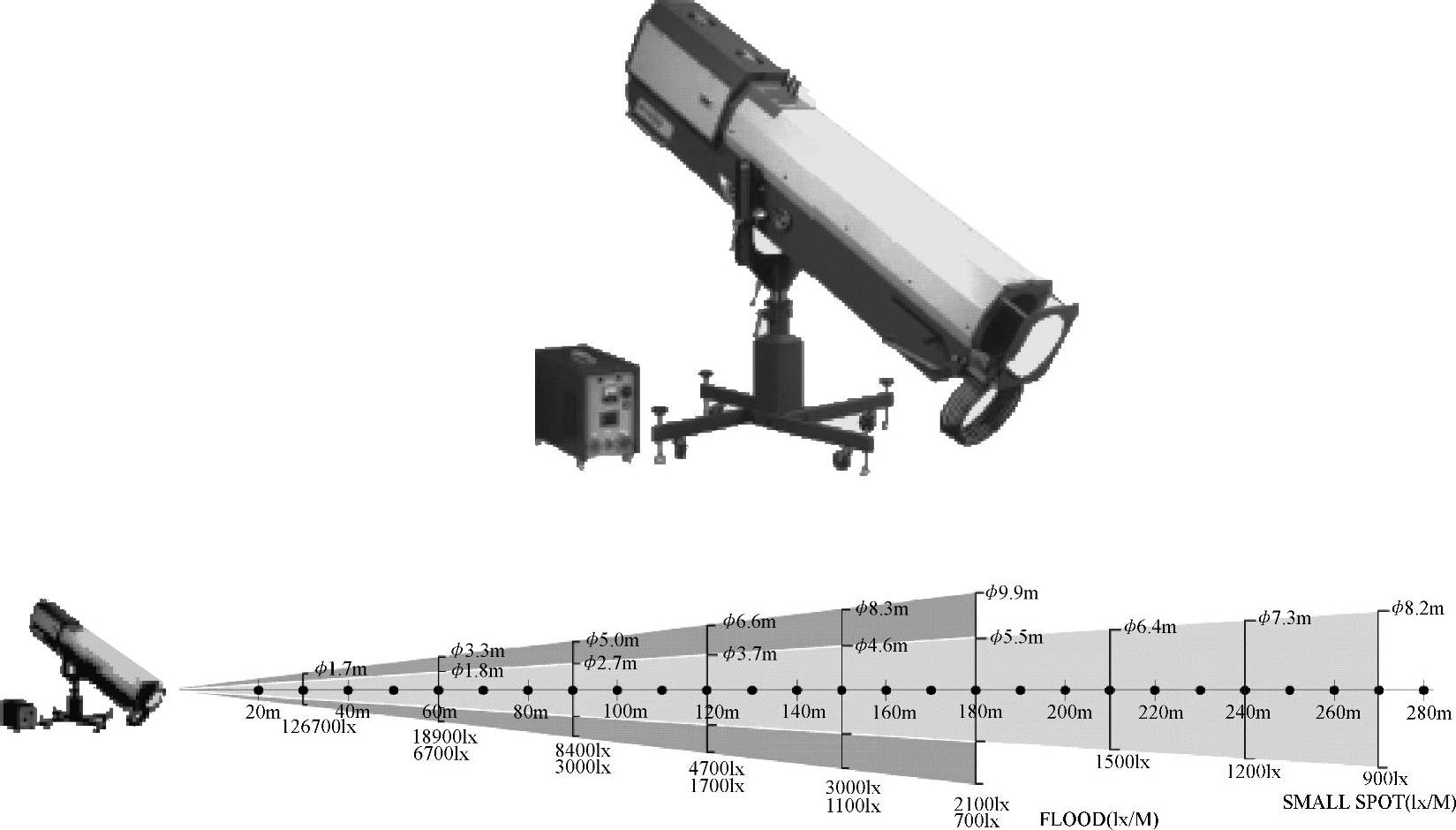

图2-29 追光灯及其光束特性

常用追光灯因所用光源不同而分为卤钨灯追光灯,金属卤化物追光灯和氙灯追光灯三种。

(1)卤钨灯追光灯的特点是结构简单,不需要镇流器,使用方便,通电即亮,可调光,亮度从0~100无级可调,价格便宜,缺点是亮度较低。2kW卤钨灯追光灯仅能在距离25m范围内使用。

(2)金属卤化物追光灯其光源发光效率高达80lx/W以上,所以亮度较卤钨灯追光灯高,射程也较远,HMI2500W追光灯具射程可达50m,价格适中。灯泡在启动后需要3min以上的稳定时间。

(3)氙灯追光灯因射程远、亮度高、光色好而受到使用者青睐。例如,3kW氙灯追光灯在距离120m处,光斑直径3.7m,照度达4700lx。高亮度追光灯在背景光较亮的环境中显得十分重要,特别是在体育场馆或其他大型演出场所。超过100m的长距离追光,只有氙灯追光灯才能担当如此重任。氙灯追光灯的另一个重要优点是在调光时,其色温和光谱都保持不变,这是卤钨灯追光灯和金属卤化物追光灯所无法相比的。因此,追光灯具也配套了相应的机械光闸、机械调光和色温调整等手动或计算机装置模块。

短弧氙气灯泡内充有高气压氙气,需有一个触发器,触发器能在接通电源瞬间产生1万V的高压将灯泡点燃,点燃后触发电源自动断开,灯泡就依赖直流电源进行工作。直流电源的内阻很小,所以回路中须串入一只可变电阻,调节可变电阻可以在一定范围内调整氙灯泡的工作电流(即亮度调节),如果工作电流过低会使电弧自熄或不稳定,缩短灯泡寿命。

氙灯泡工作时泡壳内气压升高,达30个标准大气压(1atm=1010.325kPa)左右,使用不当有爆炸的可能,要注意防护。氙灯是直流工作,在接线时阴极和阳极不能接反,否则会在极短时间将阴极烧熔。

氙灯泡在工作时会产生较强的紫外线,对人的皮肤,特别是对眼睛有害,工作人员应做好防护,避免直射。氙灯泡在点燃时温度极高,灯具装有专门对灯泡强迫风冷的风机,风速要求在6m/s以上。如果风机发生故障,同样会引起灯泡爆炸或损坏。灯泡停止工作后,风机仍需继续工作5min后才能关闭。

目前市场上追光灯的品种较多,标注指标方式也不一样,以功率为标准的如:1kW卤钨灯光源,1kW镝灯光源,1kW、2kW金属卤化物灯光源等。也有以距离作为标准的追光灯(在特定距离的光强、照度),如8~10m追光灯、15~30m追光灯、30~50m追光灯、50~80m追光灯等。

追光灯按功能操作控制方式可分为机械追光灯和电脑追光灯两类。机械追光灯的调焦、光栏、换色均为手动操作,操作复杂,价格便宜。电脑追光灯的调焦、光栏、换色、色温均通过推拉电位器自动完成,操作简单,功能更多,但对于大型或要求较高的演出较少使用。

KupoXS-3000W-LT3000W氙气追光灯灯主要技术特性:

(1)变焦透镜自动调节照射光角度。

(2)焦距调整照射光焦距调节。

(3)IRIS光闸照射光直径调节。

(4)调光器照射光亮度调节。

(5)切光器照射光的瞬间切光。

(6)安全开关后盖打开后自动断电。

(7)换色器可装6种色纸。

(8)柔光片产生云雾效果。

(9)功率3000W,光通量130000lm,光强度12000cd,色温6000K。

10.投景幻灯及天幕效果灯

可在舞台天幕上形成整体画面及各种特殊效果,如:风、雨、雷、电、水、火、烟、云等。
