换色器是装在舞台常规灯具上、用来变换灯光颜色的附加装置。灯具换色器的设计和应用,大大减少了舞台灯具的数量,减轻了灯光师的劳动强度,节约了投资,是舞台配置必不可少的器材。数字换色器不仅换色速度可调、色纸定位精度高,而且同步效果好,现今,已全部替代了老一代机械换色器,己作为主流器材进入演艺市场。

数字换色器采用光电传感器与换色器传动齿轮计数装置输出的脉冲信号进行编码取样。将色纸运动的取样信号与预置设定的定位数据信号进行比较,当两者信号完全吻合时,即发出停止信号,停止伺服电动机转动,完成色纸定位。这种闭环锁定定位控制系统的定位精度极高。数字换色器采用DMX512控制协议传送换色器地址码和换色控制命令。可用一根信号电缆在较长的距离内同时控制成百上千个换色器,非常适合大型晚会及用量较大的舞台演出。

每台换色器具有起始地址码设置开关,比较高级的换色器还设有功能开关,可进行自检和复位,根据使用需要还可选择速度快慢,一般常用速度在1.5~3s内可调,最慢速度可延长至20s。在脱离换色器控制台后还具备自动变换颜色的功能。图2-11所示为数字换色器控制台、分配器与换色器连接图。

NDS512-16数字换色器控制台的主要技术特性:

(1)具有五种输出模式,可任意编组、编场、编色,按键次数少,编程效率高。

(2)分组延时输出,可在任何输出状态下单独调号,精确控制到每一个灯,给灯光设计人员提供了很大的创作空间。

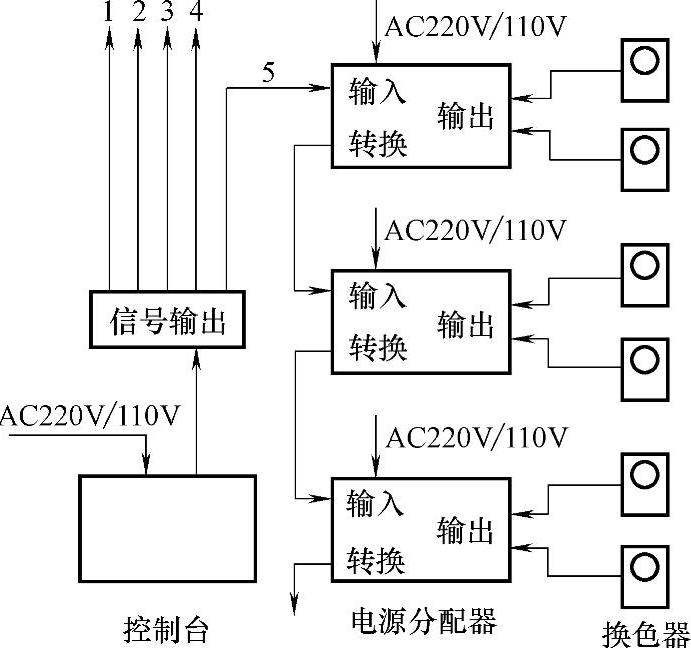

图2-11 换色器控制台、分配器与换色器连接图

(3)大容量内存,具有USB的外存接口,可直接操作外存,同类型控制台只需插入U盘即可操作,不破坏原有的存储内容。

(4)可控制换色器复位、开关风扇和工作指示灯以适应环境要求。

(5)信号通过高速光电隔离输出,稳定准确,抗干扰能力极强。(www.daowen.com)

(6)额定编组16组,最大编组256组(16组/页×16页)。

(7)编址范围。256个独立通道。

(8)可控换色数量8~11色。

(9)调速范围。高、中、低三档调速或连续无级调速。

(10)记忆场数。128场景(内存)。

(11)外存场数。U盘,每盘存128场。

(12)输出模式。直接+预备+记忆+循环+延时。

(13)最大传输距离≤1200m。

(14)驱动数量。星形连接≤128个电源信号分配器;树形连接不限制数量。
