现代演出的舞台灯光系统既要实时发送大量调光控制命令，又要传送电脑灯、换色器和效果灯光器材的许多动态指挥命令，这些灯具的控制问题几乎已成为舞台灯光行业的新问题。为解决各种单灯调节需要的数以千计的灯光控制通道问题，需要采用数字传输网络和集中控制平台——数字调光控制台。

1.模拟调光台和数字调光台

调光控制台有模拟调光台和数字调光台两类。下面介绍它们的主要特点。

（1）模拟调光台。使用模拟调光技术，每个通道输出的控制信号为0～10V。模拟调光台设计简单，价格便宜，易学易用，但是控制通道（光路）较少，控制功能简单，调光曲线不够精细，为20世纪70年代末到90年代中期的主流产品。

现代演出的舞台照明系统的快速发展，通常需有成百上千甚至更多的调光或控制通道（光路），模拟调光系统已经无法满足控制数量、编程和通信传输，在20世纪90年代中期逐步被数字调光台替代。

（2）数字调光台。数字调光台采用数字多路通信原理，把调光控制信号按DMX512协议实行数字编码后，便可在一对通信线路上同时传送512路调光数据信号，解决了现代专业演出灯光系统的调光控制问题。

数字调光台具有模拟调光台无法比拟的许多优秀性能，例如调光功能、编组功能、集控功能、自动备份功能、数据存储功能、精细的调光曲线、多路传输功能等。数字调光台已成为舞台灯光系统实现集中控制、统一管理的关键设备。

数字调光台常见的有12路、36路、48路、96路、108路、216路、512路、1024路、2048路和4096路等各种规格，适用于各类规模剧场的不同用途。

2.数字调光台分类

根据调光台的容量可分为小型、中型和大型三类。

（1）小型数字调光台。一般把控制通道108及以下光路的调光台称为小型调光台。通过调光台与调光器（俗称调光硅箱或调光柜）配接，按照用途要求，配接到不同光路的灯具。

小型调光台受光路数量少的限制，在灯具数量较多时，不能实现对所有灯具进行独立的精细调光，不同光路的灯具只能接受调光台同一光路的控制。

小型调光台的手控推杆（分区调光推杆）较多，一般有48个，甚至达96个；场景集控推杆较少，一般为24个。集控推杆的扩充通过集控分页来实现。由于手动推杆对灯具的直接控制很直观，所以常把小型数字调光台当做数字化的模拟调光台，更适合于一些非专业灯光人员操作使用。

小型调光台体积较小，重量较轻，可多台（一般不大于2台）连接组成一个较大的灯光控制系统，最适合于以基础照明为主、场景变化不多的灯光控制场所，如新闻演播室、专题节目演播室、大型会议厅和礼堂、宴会厅、大型会展中心、娱乐会所等。除了固定安装使用外，还适合流动演出使用。

图2-3所示是一款36路小型数字调光台控制面板。采用DMX 512数字编码标准，可控制DMX 512数字格式的调光设备。主要技术功能：

1）具有36个调光控制光路，通过软配接最多可控制54个可控硅调光回路。

2）记忆99个场景，9组灯光效果，最多可同时运行3组灯光效果。

3）0.1～9.9s可调的走灯效果。

4）36个灯光分推杆。

5）可用20个集控杆控制预置灯光场景。

6）A/B场预置，关机数据保持。

7）使用DMX 512地址对连接的灯具实行单独控制，预设地址是1～36。

小型调光台产品系列较多，如英国Strand（斯全德）公司的Strand 48/96；美国ETC公司的Express 24/48；比利时ADB公司的ACNtor等。表2-2是它们的主要性能对比。(www.daowen.com)

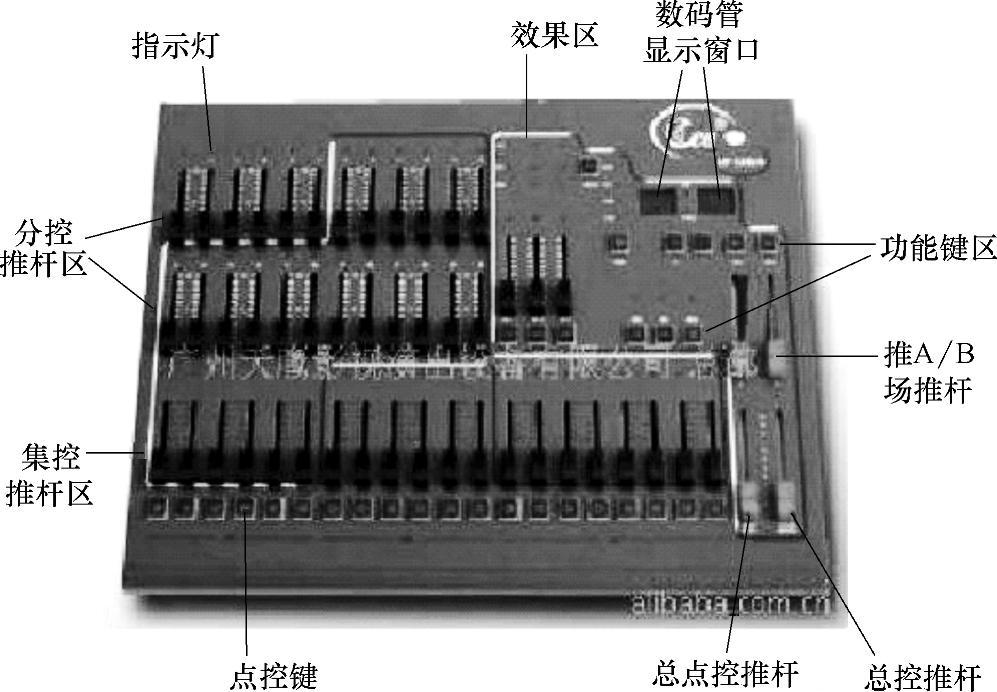

图2-3 36路小型数字调光台控制面板

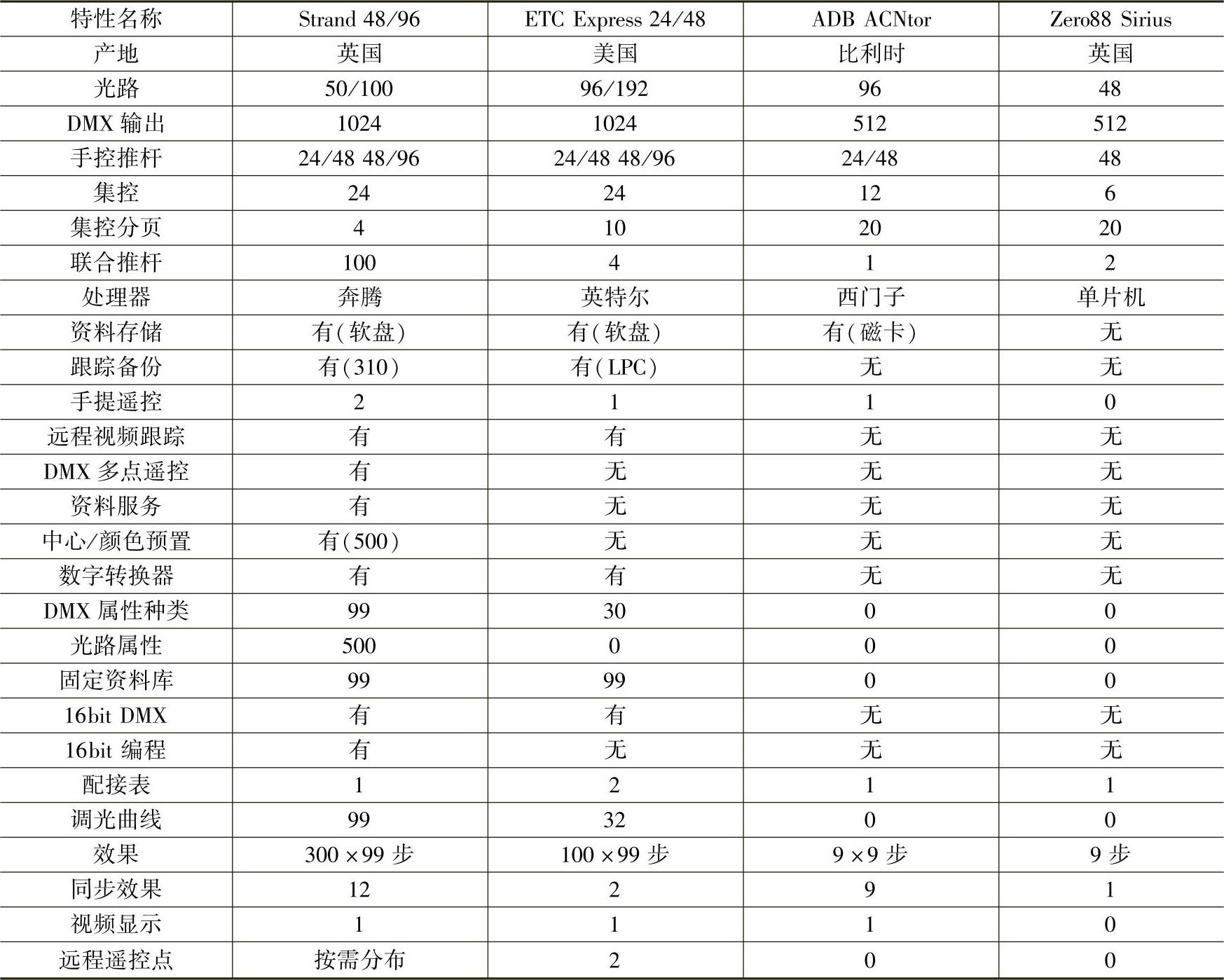

表2-2 小型调光台主要特性比较

（2）中型数字调光台

控制通道在216～512光路的调光台称为中型调光台（图2-4）。调光台的调光回路总数通常应超过调光器（硅箱或调光柜）的控制回路数，以便实现调光台与调光器（硅箱或调光柜）一对一的配接方式，使在灯光控制的编程、控制及每一回路的精细调节上具有最大的灵活性。这是每个调光师最理想的配置方案。

图2-4 Strand 300中型调光台

中型调光台己取消了手动推杆，所有灯光控制信息都要预先通过现场调节、编程，存储到调光台。现场演出时是以组控、集控、效果控制、场景控制为基本元素，重演编程设计。通过集控、场控，重演推杆编程程序，按灯光设计师的构思对现场灯光实现连续控制。

中型调光台应用非常广泛，主要用于中、小型演播厅、歌舞剧院、多功能厅、流动演出、大型夜总会、大型迪厅及大型建筑物的户外照明等。

产品系列较多，如英国Strand（斯全德）公司的Strand 400/600；美国ETC公司的In-sight；以色列的Compulite Spark等。表2-3是它们的主要性能对比。

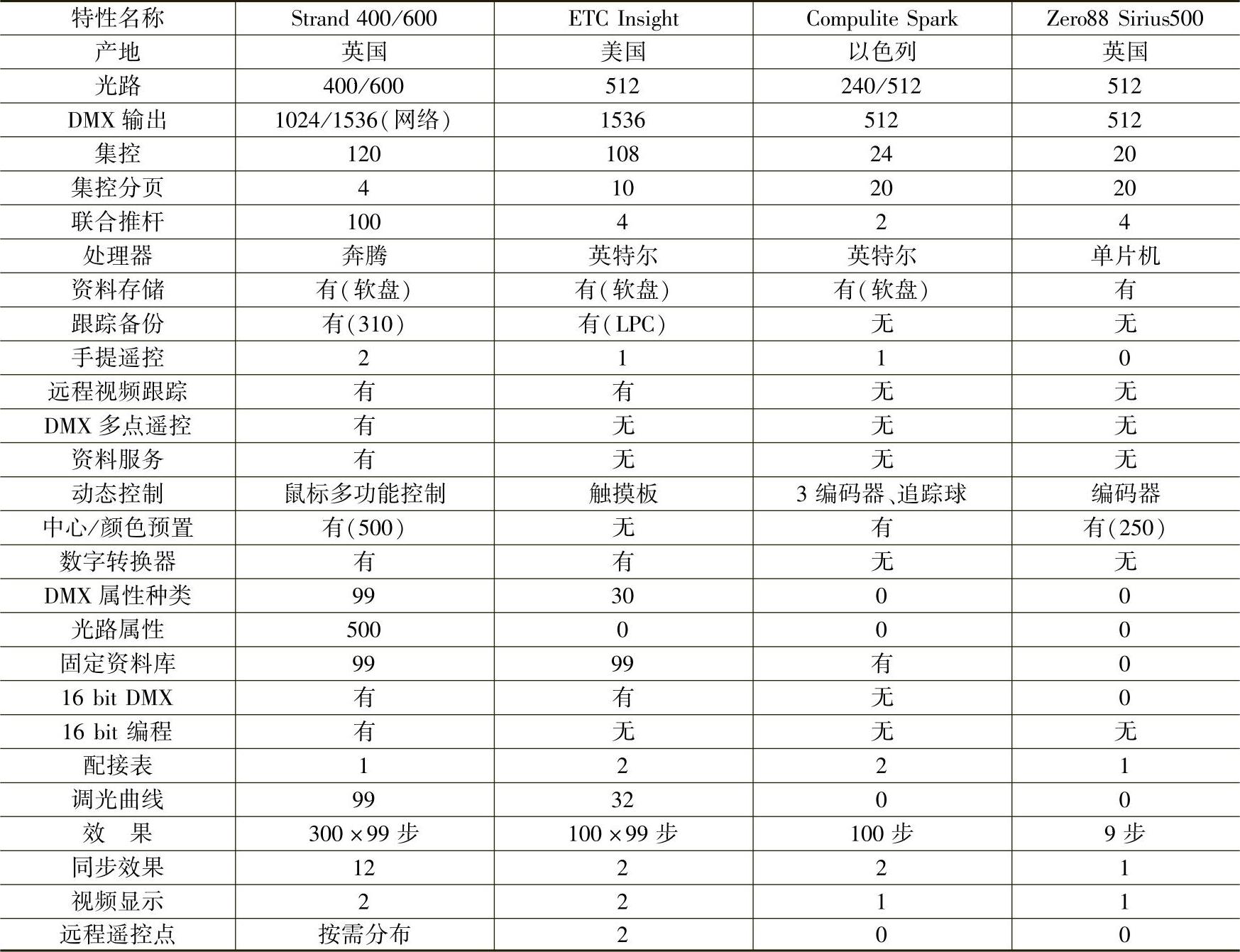

表2-3 中型调光台主要特性比较

（3）大型数字调光台

大型调光台为1024控制通道以上，调光台的可控容量已不再是调光师担心的问题。大型调光台采用最先进的电子技术和计算机科技，融入了许多舞台灯光设计的丰富经验和先进的设计理念，代表了当今调光技术的最高水平。

一台大型调光台控制着成百上千只灯具，要配合演出做出场景的连续变化，复杂编程的任务，都需通过大型调光台来实现。这要求大型调光台有非常灵活、简单的编程方法和简单的程序修改方法，因为每一次变动都可能涉及相应灯光参数的变化，需要尽量减少灯光师的编程工作量。大型调光台的现场调光，通过集控推杆、场景重演推杆进行。

大型调光台有光路属性设定、16bit量化分辨率的DMX512输出，有专用的编码器进行调节控制，并对不同智能灯具的控制建立资料库，可以方便地对智能灯具进行配接。

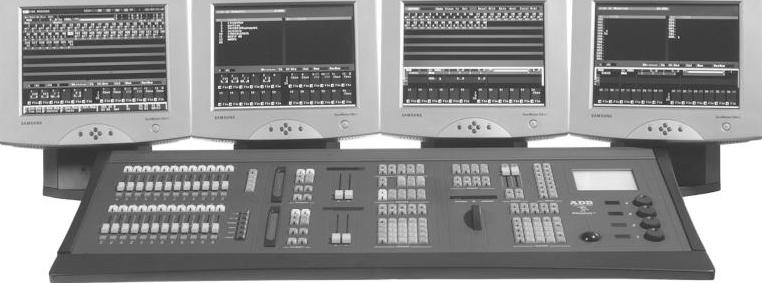

图2-5 ADB Pheonix 10大型调光台

大型调光台主要用于大型演播厅、大型歌剧院和大型综合文艺晚会。主要常用品牌有英国Strand 500i系列；美国ETC Obsession；比利时ADB Pheonix 10（图2-5）等。表2-4是它们的主要性能对比。

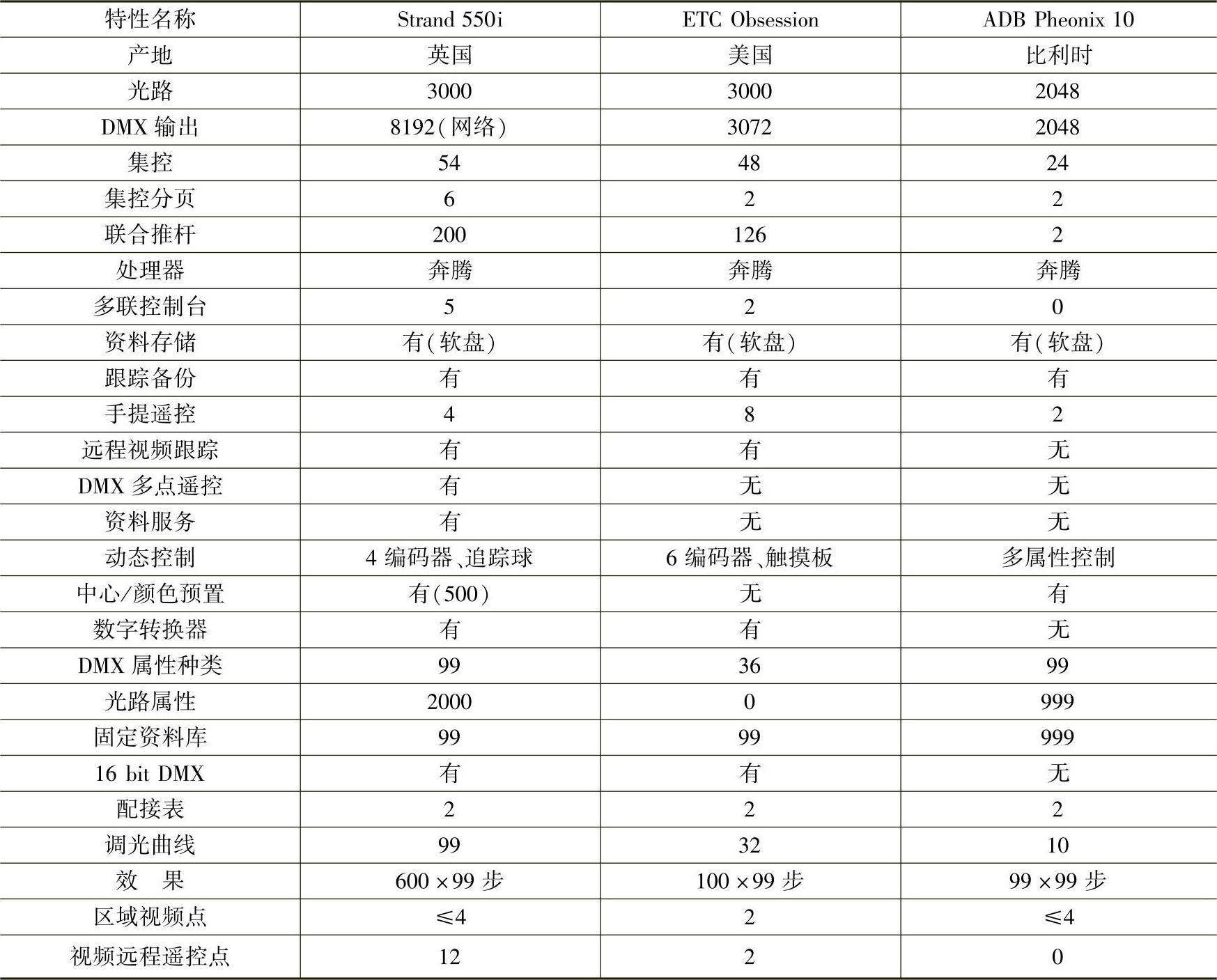

表2-4 大型调光台主要特性比较
