舞台吊杆是用来吊挂各种布景、幕布和灯具可以升降的横杆，平时悬吊在舞台上方、观众看不到的位置上，只有布置舞台时才降下来固定吊挂物。

每个舞台都设有檐幕吊杆、景物吊杆、灯光吊杆三种类型的吊杆。檐幕吊杆的荷载较轻，且升降频度较少，可采用手动升降方式；其他两类吊杆由于荷载大，升降频度高，一般都采用PLC（可编程序控制器）控制的电动吊杆。吊杆应有4个或4个以上的悬挂点。

除檐幕吊杆外，目前景物吊杆、灯光吊杆的类型趋于统一设计，在可投资预算的情况下，景物吊杆的荷载等同于灯光吊杆，便于舞台灯具、景物按演出的需要灵活选择任意吊杆安装使用。

1.每根景物吊杆的动荷载应按不同台口宽度取用，并应符合下列规定：

（1）台口宽度在12.00m以下的吊杆荷载不得小于3.5kN。

（2）台口宽度在12.00～14.00m的吊杆荷载不得小于4.0kN。

（3）台口宽度在14.00～16.00m的吊杆荷载不得小于5.0kN。

（4）台口宽度在16.00～18.00m的吊杆荷载不得小于10.0kN。

（5）台口宽度在18.00m以上及安装特殊灯具时应按实际荷载取值。

2.PLC吊杆控制台

PLC吊杆控制台（图1-5）利用高可靠工业计算机控制技术，将分布在不同位置吊杆的多个控制节点联系在一起，并通过一台PLC中央控制器进行统一监控和管理，从而形成一个集中式的舞台吊杆控制系统。

整个系统全部采用模块化结构，大大提高了系统的可靠性。PLC使用图形化人机对话界面，具有操作简单，运行可靠的特点，代表舞台机械的最新技术发展水平。

3.PLC控制系统特点

（1）配置方式灵活，可任意增加或减少吊杆路数。

（2）完全模块化结构，大大减少了现场布线的工作量。(www.daowen.com)

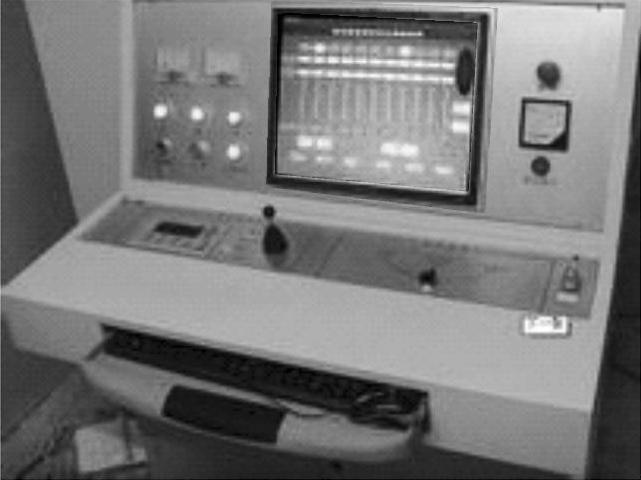

图1-5 PLC触摸屏吊杆控制台

（3）高可靠的PLC控制技术，确保系统的安全可靠。

（4）多重故障诊断措施，确保系统运行安全可靠。

（5）定位精度高，定位误差小于2mm。

（6）高可靠的传感技术，在任何恶劣的环境下都无须维护。

（7）高度智能化的自学习功能，可有效消除机械装置的定位误差。

（8）模块化设置，系统最大可带100路吊杆。

（9）大容量的场景设置及集控设置，确保任意复杂的场景组合的需要。

（10）操作方便，使用简单，采用传统控制台和计算机相结合方式，二者可分别控制，互不影响。

（11）图形化的操作界面，使用非常简便。

（12）多重可靠性设计，系统运行非常稳定，杜绝死机现象。

（13）三重限位保护措施，彻底杜绝吊杆冲顶故障。
