简洁易用:SAFC模型绘制步骤

绘制SAFC模型的步骤如下:

第一步,在有问题的技术系统范围内,识别并标注出具有相互作用的物质/组件,如S1和S2,以它们作为未来所画出的三角形底部的两个顶点。该步骤与画物场模型相同。

第二步,分别找出S1和S2两个物质的属性A1和A2,分别向斜上方绘制实线,交汇于中间位置的上方。

第三步,在S1和S2的属性实线交汇点上方,标出A1和A2相互作用后所产生的功能Fuh,识别功能的类别,找出有害的、过度的或不足的功能,以这些不良功能作为待解决的问题。

第四步,在功能Fuh的上方,找到S1和/或S2的衍生物质S3,并将之置于三角形的顶端。以实线连接S3与Fuh,标注其属性A3,A3既是Fuh的功能属性,也是S3的物质属性。

第五步,用虚线连接S1与S3以及S2与S3,这两段虚线表示物质属性的传递次序和上层结果S3的成因。至此,SAFC三角形模型绘制完成,如图8-37所示。

如果还有其他物质(如S4)参与相互作用,那么继续以S3和S4作为下一轮SAFC三角形模型分析的起点,重复此前的五个分析与画图步骤,画出下一SAFC模型,由此不断画下去,形成SAFC功能因果链。(www.daowen.com)

SAFC功能因果链的终止条件是:当不能继续找到下一层的原因时;当问题已经解决时;当达到自然现象时;当达到制度/法规/权利/成本等的极限时。

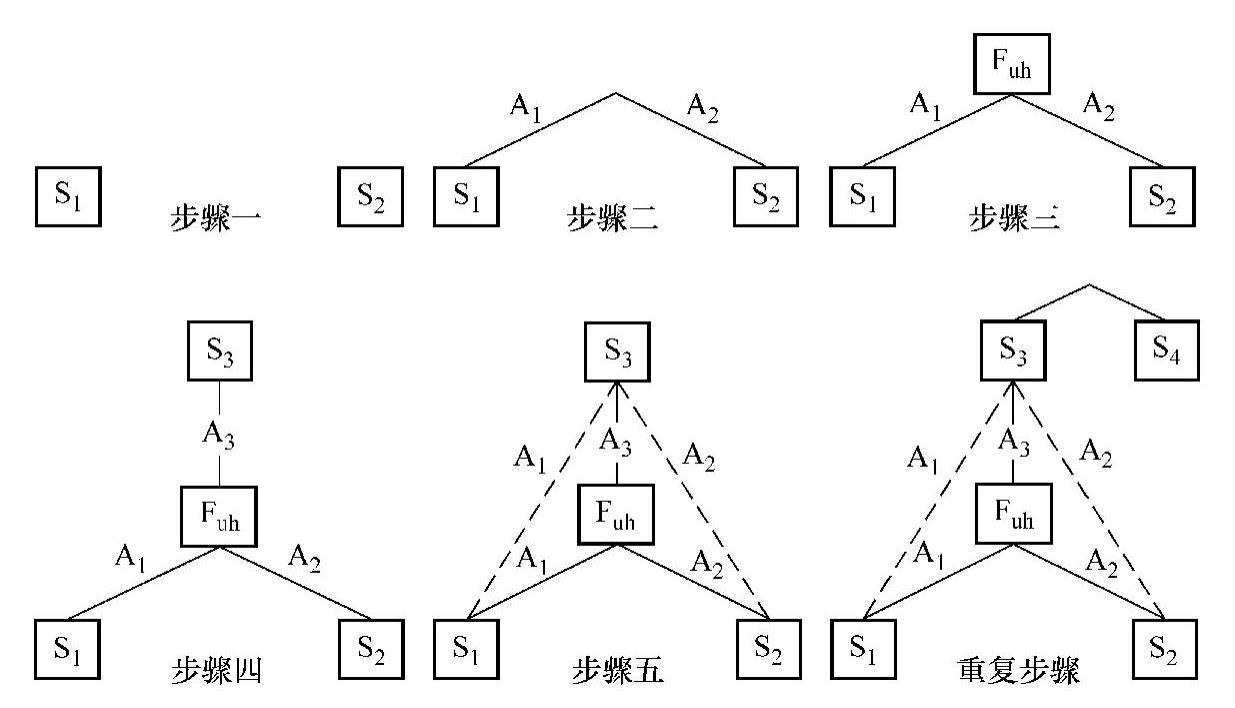

图8-37 绘制SAFC模型的步骤

完成功能因果链分析后,可以聚焦于有问题的SAFC模型,对其进行SAFC模型的转换,如调节属性、引入物质、引入效应等,消除不良功能,实现技术系统创新

关于铆钉过度压紧蒙皮的问题情境的SAFC模型分析,如图8-38所示。

由以上分析可以看出,当蒙皮已经被压紧后,如果铆钉帽继续执行“挤压蒙皮”的功能,则会产生“变形的蒙皮”的不良结果。在整个的SAFC模型的功能因果链图中,每一个经过分析而构建的三角形模型中所表示出来的物质属性和功能实现,都是解决问题的“抓手”和资源。
