使用流分析方法时，首先要画出问题情境图；其次在最小问题区域中，用箭头线标出流的具体作用形式；然后识别出哪个流是有益流，哪个流是有害流。最终，给出流分析的结论，为下一步解决问题做好准备。

案例：在铆钉压紧蒙皮的问题情境中，如果铆钉帽是恰好压紧蒙皮，蒙皮应该没有或基本没有凹陷。如果铆钉帽过度压紧蒙皮，则铆钉帽周边蒙皮产生局部凹陷。

该问题是受力（能量传递）问题，因此以能量流的方式来分析问题。我们画出问题情境的图示，对问题情境中的受力情况做出分析。当铆钉头产生变形压住蒙皮后，铆钉头和铆钉帽从两头卡紧了蒙皮和桁架。因此，铆钉和蒙皮、桁架都有了直接的受力接触，而且作用力等于反作用力，其受力情况可用箭头线标出，如图8-23所示。

在图8-23中，铆钉帽压紧蒙皮，铆钉头压紧桁架，蒙皮和桁架彼此压紧。在铆钉头处的受力情况比较简单，铆钉头压紧桁架的力等于桁架压紧铆钉头的反作用力。而在铆钉帽处，由于有鱼眼坑的倾斜曲面，因此铆钉帽压紧蒙皮时，压紧力F在二者接触面上每个点都会产生两个分力，一个是横向挤压的分力F₁，一个是纵向压紧的分力F₂，如图8-24所示。

如果铆钉压蒙皮过紧，导致蒙皮过度变形，则可以认为产生了有害能量传播，即有害能量形成不可控传播流。此时，纵向压紧的分力F₂过大导致蒙皮在纵向被轻微压扁，而横向挤压的分力F₁过大导致把蒙皮鱼眼坑周围的材料向中心线外挤出。在F₁和F₂的两个有害流的共同作用下，蒙皮鱼眼坑的直径实际上会稍微扩大一点点，鱼眼坑局部会变薄一点点，这就是铆钉帽周边的蒙皮产生局部凹陷的原因。

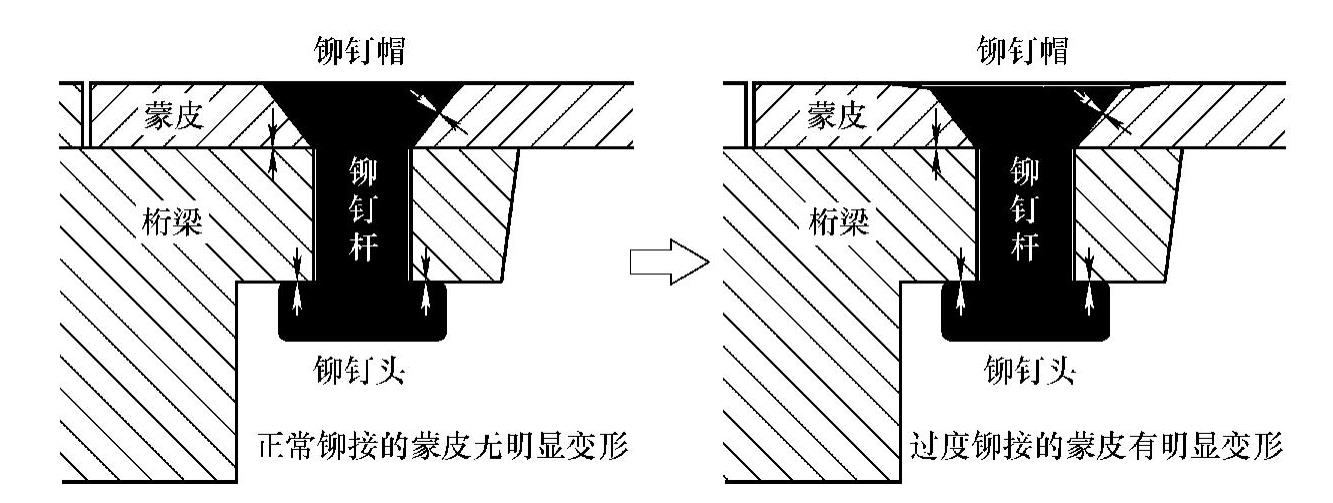

图8-23 铆钉压紧蒙皮的流分析(www.daowen.com)

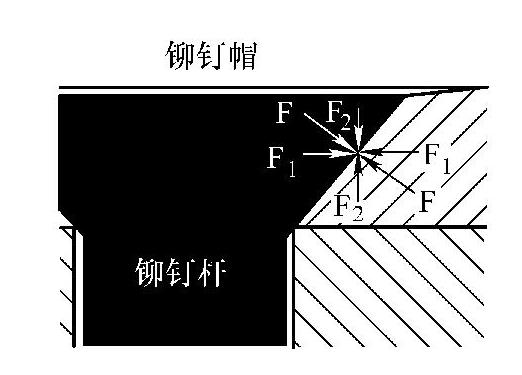

图8-24 铆钉头压紧蒙皮时产生的分力

要点小结

流分析的结果，是找到并辨识在最小问题区域中的物质、能量、信息流的实际状态，清晰准确地找出不足流、过度流或有害流，为消除这些不良作用而做好准备。

由流分析导出物理矛盾：只要在流分析图中出现了有益流和有害流共存于某一个相互作用的界面上，那么相互作用的两个物质（如本案例的铆钉或蒙皮），必定存在物理矛盾。
