TRIZ进阶:功能属性分析

功能属性分析是在功能分析的基础上,给相互作用的组件之间添加上组件的物质属性,强调了构成功能的基本要素是物质的各种属性的相互作用。在铆钉枪铆接飞机蒙皮问题情境中,所涉及到的物质属性以及它们之间的部分相互作用,如表8-5所示。

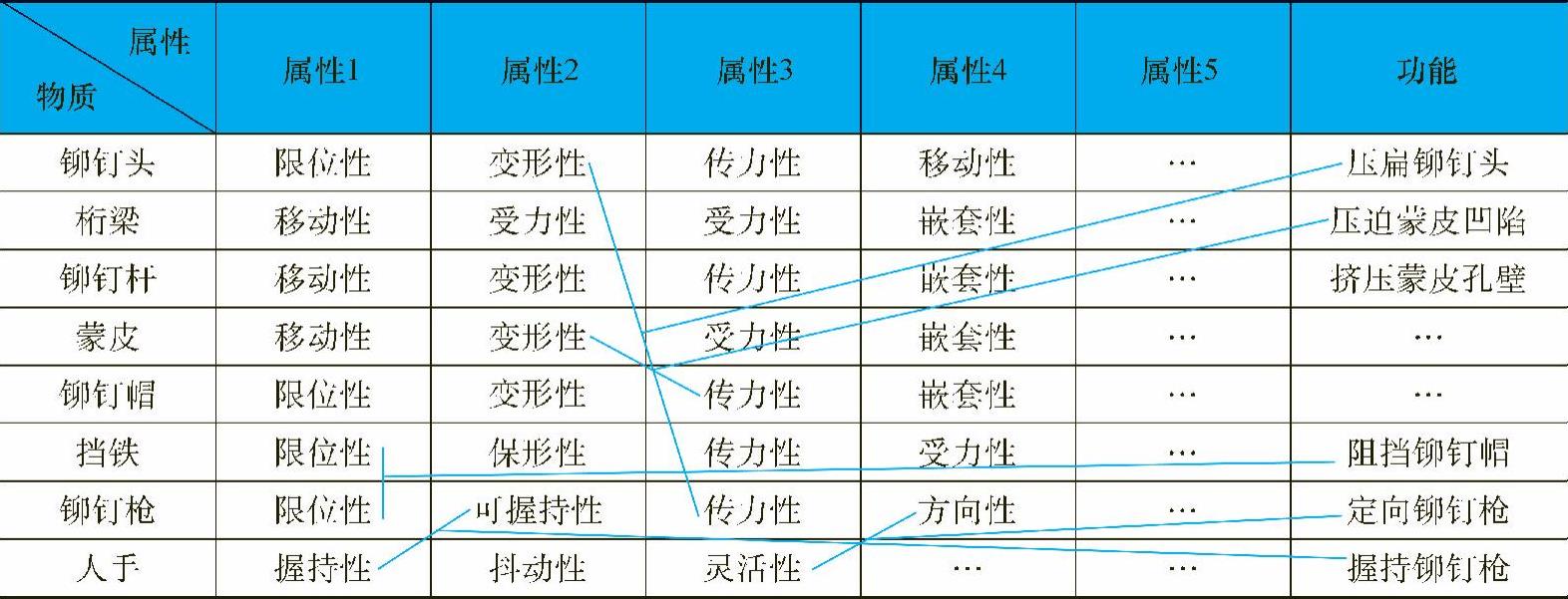

表8-5 铆钉枪铆接飞机蒙皮问题情境中的组件/物质属性


该表借鉴了USIT中的“属性-功能”分析模型。丁字线所表示的是“属性-功能”关系。如果以VO形式表示功能的话,不难看出,铆钉枪的传力性与铆钉头的变形性相互作用,构成了“压扁铆钉头”的功能;铆钉头被压扁后,其所形成的铆钉的轴向传力性与蒙皮的受力性相互作用,构成了“压紧蒙皮”乃至“压迫蒙皮凹陷”的功能;人手的握持性与铆钉枪的可握持性相互作用,构成了“握持铆钉枪”的功能;人手的灵活性与铆钉枪的方向性相互作用,构成了“定向铆钉枪”的功能;铆钉杆径向膨胀变粗或倾斜,形成了“压迫蒙皮孔壁”的功能。为了不让该表看起来凌乱,作者没有画出所有的“属性-功能”之间的关系,实际形成的功能还有很多。请读者自行练习画出其他的功能。

在表8-5的基础上,我们可以绘制出功能属性分析图,如图8-16所示。

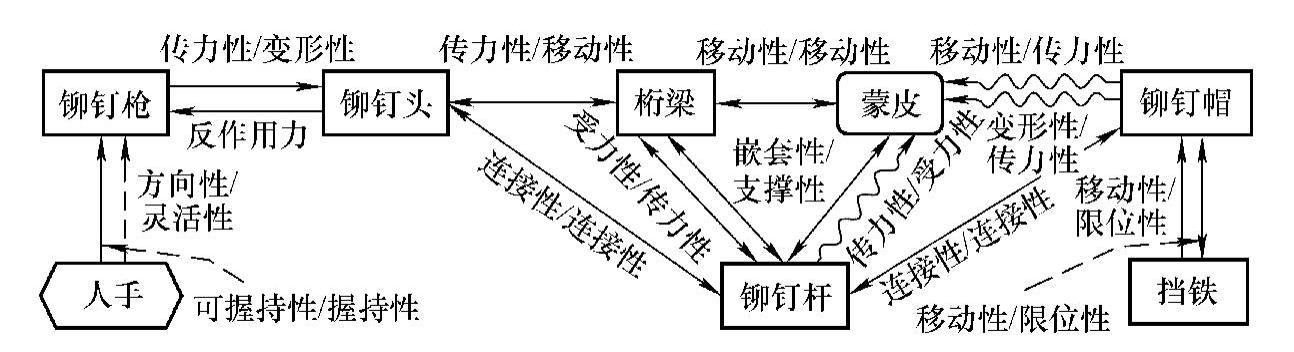

图8-16 用铆钉枪铆接飞机蒙皮的功能属性分析图

要点小结

功能分析的结果是以系统组件/物质相互作用的形式,从实现功能的角度梳理、发现系统中的功能不良的问题,以两两组件/物质相互作用的方式,恰当地定义或再定义最小问题。功能属性分析的过程与功能分析相同,但是结果是注重找到以两个组件/物质的属性相互作用而构成的不良功能。

请读者特别注意发生功能相互作用的最小接触面(直接或间接接触),往往在这个最小接触面上,就是最小问题区域,我们可以找到分析问题的入口,找到形成问题的根因,找到转换问题的转换点,找到解决问题的概念解。
