TRIZ进阶:简明高效的发明方法

经典TRIZ解决发明问题的一般化思路是:首先将一个待解决的具体问题经过抽象、提炼、转化,表达为TRIZ的“问题模型”,然后利用TRIZ中的解题工具(例如分离原理)得到“解决方案模型”(例如空间分离方法或与其有关的发明措施等),然后再将“解决方案模型”工程化,落地为具体问题的具体解决方案。如果问题不能得到解决或者对解决方案还有不满意之处,那么重新定义待解决的问题,再次进行解题迭代。这种四步式的一般化的解决问题的模式,比以往人们靠“经验法”、“试错法”、“头脑风暴法”等传统创新方法要速度更快一些,而且解决方案的水平也相对较高。如图7-1所示。

无论是矛盾问题、物场模型问题,亦或是功能化问题,都可以套用上图的解题模式。因此该解题模式表达了TRIZ的一般解题模式与流程。

如果对该解题流程稍加变化,即可得到一个常用的、改进型的解题流程,如图7-2所示。

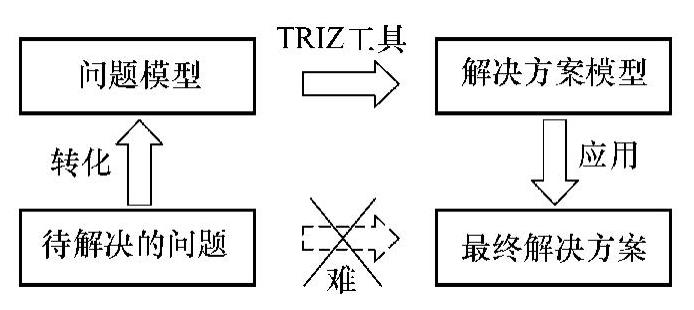

图7-1 TRIZ的一般解题模式与流程(www.daowen.com)

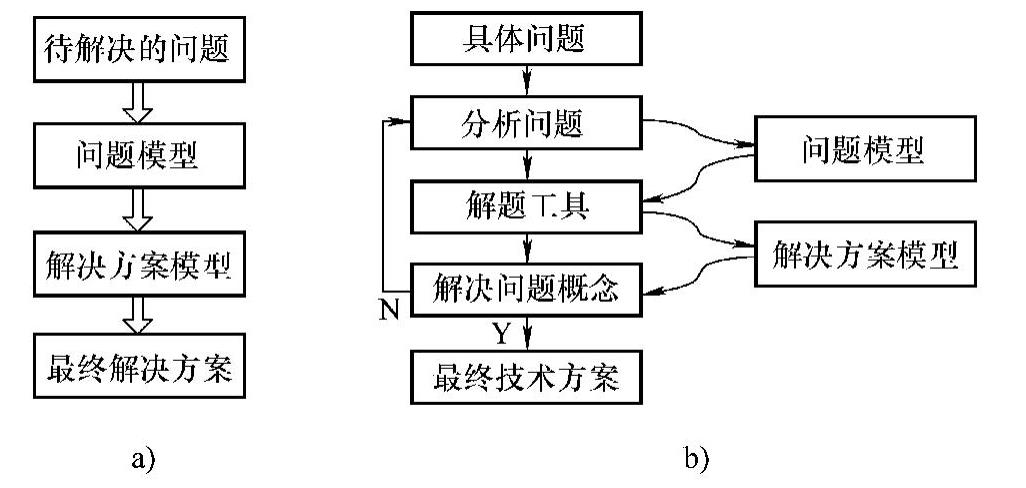

图7-2 对TRIZ一般解题模式与流程的改进

图7-2a是图7-1“抻直了”了的解题模式与流程。图7-2b显示的是其改进型解题流程。在该流程中,增加了“分析问题”阶段,经过分析之后而得出“问题模型”,从逻辑上更严谨一些。根据问题模型而应用适用的“解题工具”,由此而得到解决方案模型(问题概念解)。然后,看概念解能否形成“最终技术方案”。如果可解决实际问题,则继续后续步骤(方案实施、申请专利等);如果解题无效,则意味着此前对问题的分析和定义是不充分或不准确的,应该重新回到分析问题阶段,继续分析和定义新的问题模型。该流程具有通用性,很多各具特色的解题流程(如九步法等)都是根据该流程演化而成。
