TRIZ进阶实战:效应、超系统和物场的关联

时间:2023-08-03 理论教育 版权反馈
【摘要】:表6-5 效应与物质、场、功能的对应关系依照技术系统完备性和SVOP的观点来看,外部发出动作的、默认的物质是功能载体,它发出的场以及由此而产生的动作V,把能量和动作通过输入端施加到被作用物质上,产生了某种效应,改变了O的参数P,实现了某种功能。上表中每一行都可以组成一个语义完整的SVOP句子,例如第一行:“制冷剂具有低温场属性,冷却导体,产生超导效应,使导体阻抗性趋于零,实现了消除电阻的功能”。

TRIZ进阶实战:效应、超系统和物场的关联

由于效应是自然规律对技术系统作用的结果,效应物质受到超系统(外部环境)的制约,只要条件具备,效应自然发生,不以人的意志为转移。例如湿衣服中水的蒸发,是由于阳光曝晒或风吹后,水分子获能,加速分子运动而汽化;航天返回舱进入大气层后,是在地球引力的作用下,与大气层发生剧烈摩擦,产生近3000℃的高温;多普勒效应是波源相对于观察者运动时,观察者接收到波的频率与波源发出的频率有差异,相向运动频率变高,背向运动频率变低;电致伸缩效应该是外部带电场物质对电场内电介质施加了极化作用,电介质产生了与场强二次方成正比的应变。

在上述效应中,都隐含了物质之间的相互作用。我们不仅要意识到效应必须由物质承载,也应该意识到以效应物质作为一个技术系统来考虑时,效应的发生必然受到了某一个外部的、默认的环境(超系统)物质的作用,见表6-5。

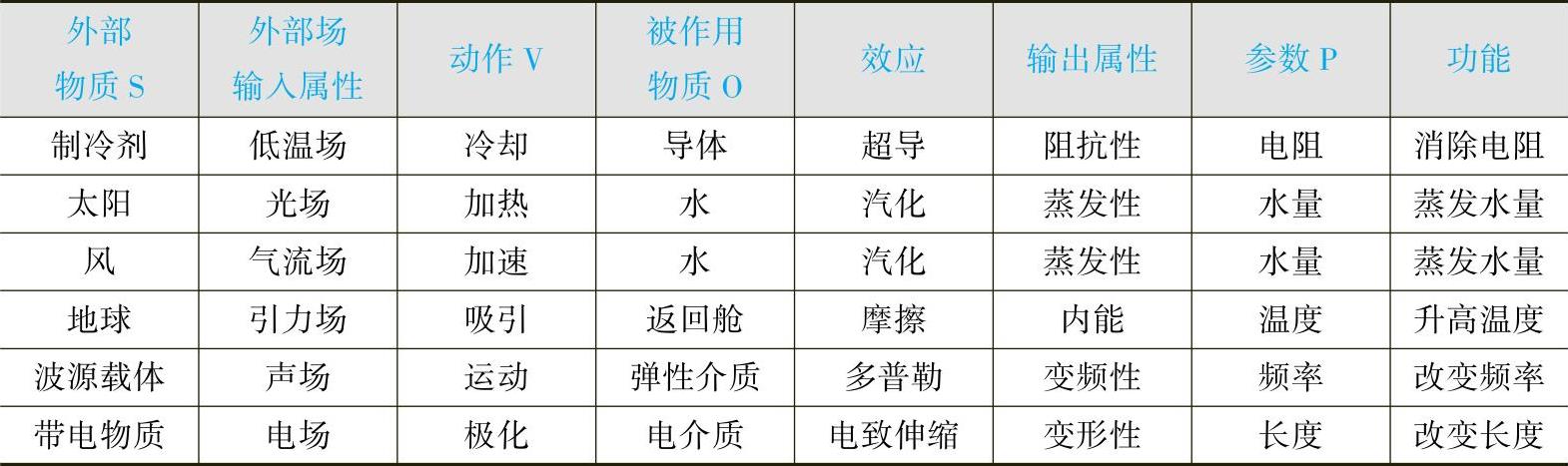

表6-5 效应与物质、场、功能的对应关系


依照技术系统完备性和SVOP的观点来看,外部发出动作的、默认的物质(S)是功能载体,它发出的场(S携带的能量)以及由此而产生的动作V,把能量和动作通过输入端施加到被作用物质(O,功能受体)上,产生了某种效应,改变了O的参数P,实现了某种功能。上表中每一行都可以组成一个语义完整的SVOP句子,例如第一行:“制冷剂具有低温场属性,冷却导体,产生超导效应,使导体阻抗性趋于零,实现了消除电阻的功能”。

在效应物质的前级功能中,被作用物质O身兼“动力系统、传动系统、执行系统”数职,“控制系统”往往不需要单独存在,可以由自然条件来实现,只要条件具备,效应自然发生,充分利用了自然条件——环境中的理想资源。

当然,控制系统也可以由外部施加人工系统来实现,例如前面提到的水温控制记忆合金收缩;洗衣机自带的烘干机也可以烘烤湿衣服,其温度可控、可调;电致伸缩效应中的电场强度,也可以由人工设计的系统独立调节。但是从技术系统进化的角度来看,凡是使用了理想资源的技术系统都更趋近于理想系统。因此,在一个技术系统中,能不加入控制子系统,就不去加入它,最大程度上减少人工干预,尽量让自然条件(超系统)中的理想资源去实现自动控制。
