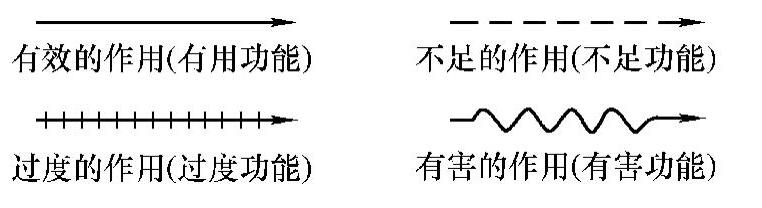

物场模型中元素之间连线，代表了彼此的相互作用。不同形式的连线，表达不同种类的作用。连线可以具有方向性（加箭头）。常用的四种连线及其含义，如图5-2所示。

实线表示有用功能，虚线表示不足的功能，波浪线表示有害功能，加号线（也用双实线）表示过度功能。如果在物场模型中出现了虚线、波浪线或加号线的连线，则表示该系统需要进行修改与调整，即应该将原物场模型进行某种形式的转换。

图5-2 常用的四种连线及其含义

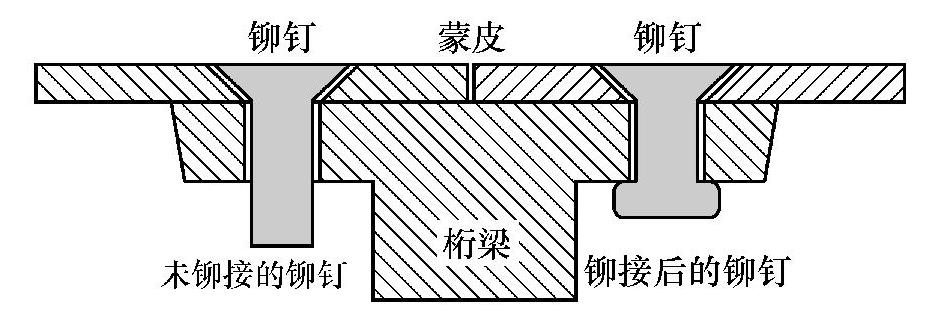

案例：用铆钉连接和固定飞机蒙皮是飞机生产中最常见的加工过程。铆合的基本原理是通过铆钉头部的合理的预期变形而实现蒙皮与桁梁的固定式连接。一架民用飞机上可以用到上百万个铆钉。通常以挡铁抵住铆钉帽，手持铆钉枪，以铆钉枪的气动高频锤头击打铆钉头部致使其发生变形，通过铆钉帽和变形的铆钉头所产生的定位、压紧与固定作用，将飞机蒙皮铆接在桁梁上，如图5-3所示。

图5-3 铆钉将飞机蒙皮铆接（固定）在桁梁上

在该案例中，铆钉压住蒙皮的结果，可以体现出上述的四种相互作用形式。

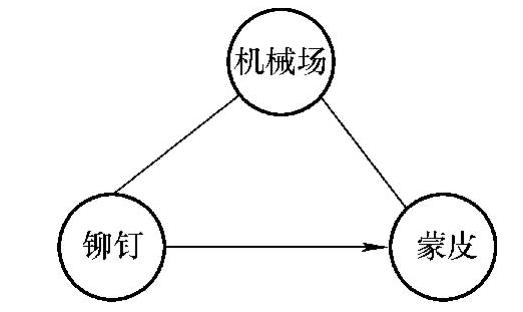

第一种：有用并且充分的相互作用（恰当的有用功能）

铆钉枪击打铆钉致使其钉头部位产生预期变形，铆钉恰好把蒙皮压住、定位并固定在桁梁上，铆钉、蒙皮和桁梁之间的间隙为零，这是有用并且充分的相互作用，是我们希望得到的优质工艺质量。该质量状态的物场模型如图5-4所示。

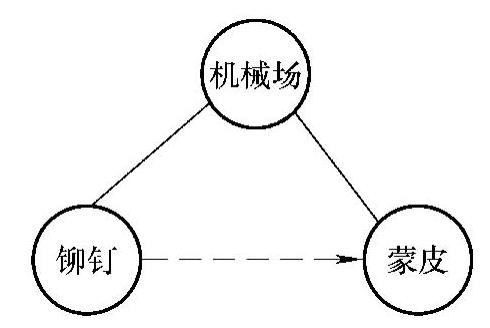

第二种：有用但不充分的相互作用（不足功能）

铆钉枪击打铆钉致使其钉头部位发生变形，但是变形较小，虽然铆钉把蒙皮定位在桁梁上，但是没有达到固定的效果，蒙皮和桁梁之间还有少许间隙，这是有用但不充分的相互作用。该质量状态的物场模型如图5-5所示。

(www.daowen.com)

图5-4 有用并且充分的相互作用

图5-5 有用但不充分的相互作用

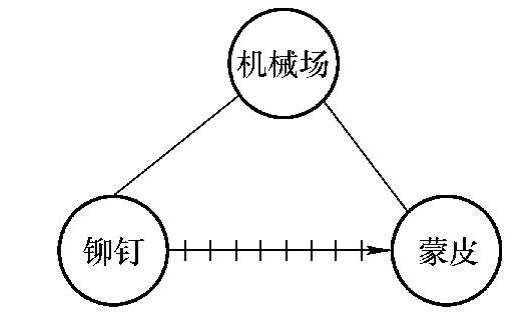

第三种：有用但过度的相互作用（过度功能）

铆钉枪冲击铆钉致使其钉头部位发生变形，但是变形较大，虽然铆钉把蒙皮定位并固定在桁梁上，但是蒙皮被过分压紧，产生局部凹陷变形，这是有用但过度的相互作用。该质量状态的物场模型如图5-6所示。

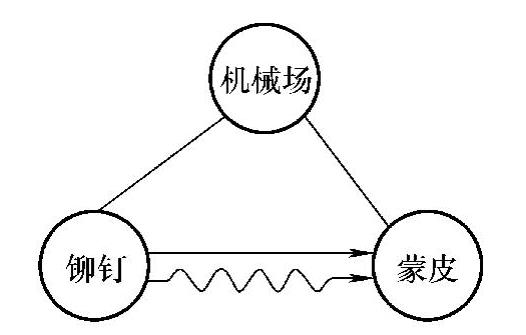

第四种：有害的相互作用（有害功能）

在蒙皮已经被过分压紧的情况下，如果铆钉枪继续击打铆钉，将会造成蒙皮的鱼眼坑被径向撑大，形成孔壁上的细微裂纹，这是一种破坏蒙皮孔壁结构有害的作用，质量隐患严重。该质量状态的物场模型如图5-7所示。

图5-6 有用但过度的相互作用

图5-7 有害的相互作用
