TRIZ进阶:从VO到VOP到MP,功能规范化定义与再抽象

时间:2023-08-03 理论教育 版权反馈
【摘要】:绝大多数情况下,我们只要把一个实现功能语句SVO或SVOP经过一定的规范化处理,用规范化之后的VO去检索,即可获得我们想要的解决方案或者效应。表2-2 用35个规范化功能动作来操作5类作用对象上表中仅仅是推荐的规范化动词。功能语义的再抽象功能的语义表达并非只有一种,而是有多种的表达方式,这是功能语义的再抽象的结果。

TRIZ进阶:从VO到VOP到MP,功能规范化定义与再抽象

一个语义完整的、实现功能的语句结构是“主语+谓语+宾语(SVO)”,如“微波·加热·水”;或者是“主语+谓语+宾语+属性参数(SVOP)”,如“微波·升高·水·温度”。其中,主语S是发出动作的功能载体(即具体解决方案),VO或VOP所表示的是“功能”。

大致上,构成谓语的动词V有数千,构成宾语的名称O有上万,因此用语义表达的功能具有丰富的多样性,其好处是可以随时抽取问题情境中的动词与名词来定义功能,其问题是这种随意的功能定义在检索上不是很方便,因为现在构建针对任意VO功能定义的效应知识库有一定的难度,尤其是在没有CAI等专用软件支持的时候。绝大多数情况下,我们只要把一个实现功能语句SVO或SVOP经过一定的规范化处理,用规范化之后的VO去检索,即可获得我们想要的解决方案或者效应。因此,下面介绍如何对SVO或SVOP中的主语、谓语、宾语、参数进行简化和一般化处理。简化处理的结果,是为基于功能的搜索(FOS)做好准备。

(1)对动词V和作用对象O的规范化

根据发明方法理论界多年的研究结果,关于主语发出的动作的动词,虽然理论上可以使用任何一个及物动词,但是经过分类,可以将谓语(数千动词,多种形式的动作)规范化为35个最具有代表性的功能动词。同理,也可以把宾语O(上万名称,多种形式的作用对象)简化归类为5种最一般形态的物质(场)分类:固体、粉末、液体、气体、场。这样,功能的表达更具有一般化意义,如:“加热·液体”。两种归类表达参见表2-2。

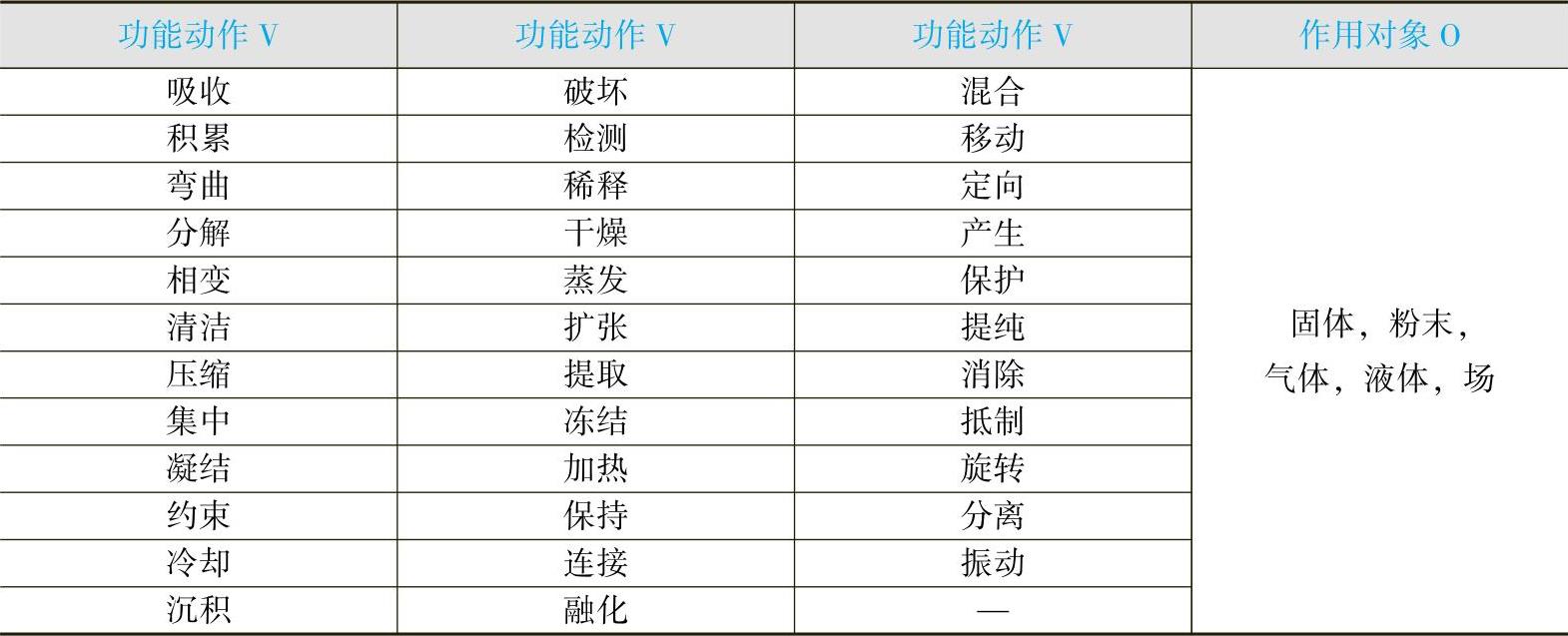

表2-2 用35个规范化功能动作来操作5类作用对象


上表中仅仅是推荐的规范化动词。在实际的功能分析中,对动词V的初始定义往往可能在这35个动词范围之外,但没有关系,首先以清晰地定义所需功能为首要步骤,具体使用哪个动词都可以,然后再对动词做一般化处理,尽量向该表中的动词靠拢。这样会比较方便地使用规范化的功能语义检索,找到适用的解决方案和效应知识。

(2)对参数P的规范化

描述一个作用对象O的物质状态,可以用到很多参数术语,但是其数量之大,让人难以选择和记忆。因此对于宾语(作用对象)的参数P,也要做规范化处理,即将形形色色的参数规范化为属性参数,形成了以36个通用属性为基础的属性参数,见表2-3。例如,导电率参数对应了导电性物质属性,亮度对应了发光性(或反射性),重量对应了质量等。任何对属性参数的调节与操作,实际上都是对属性参数背后的属性进行的调节与操作。

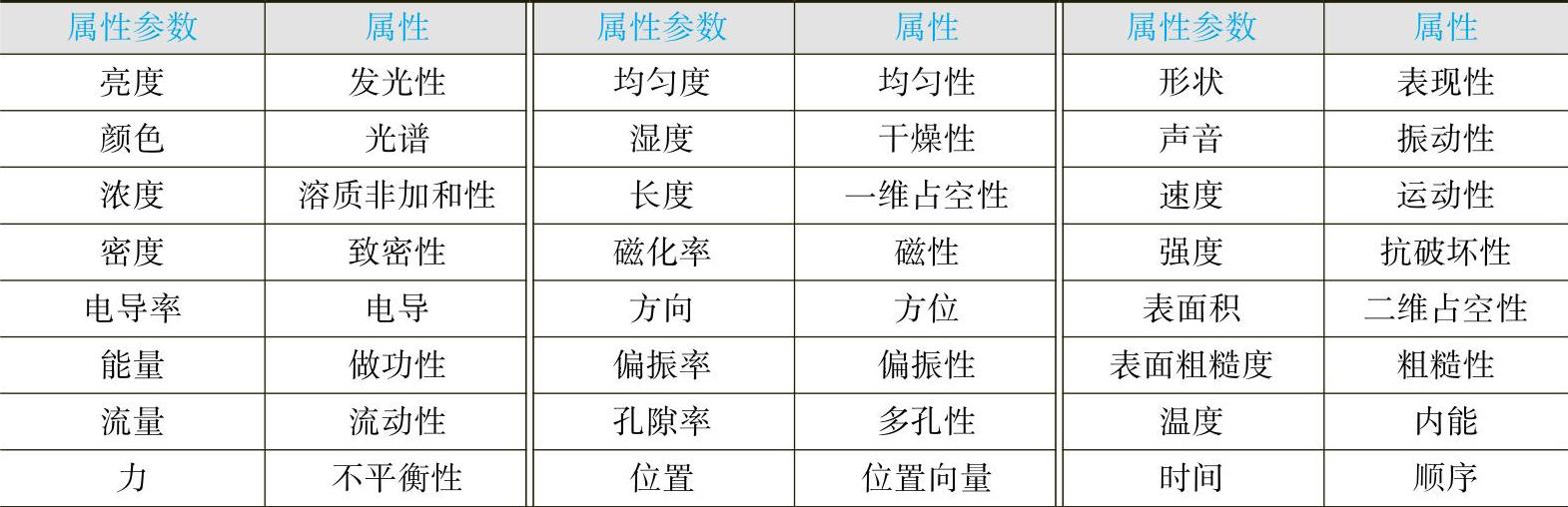

表2-3 作用对象的36个属性参数及所对应的属性

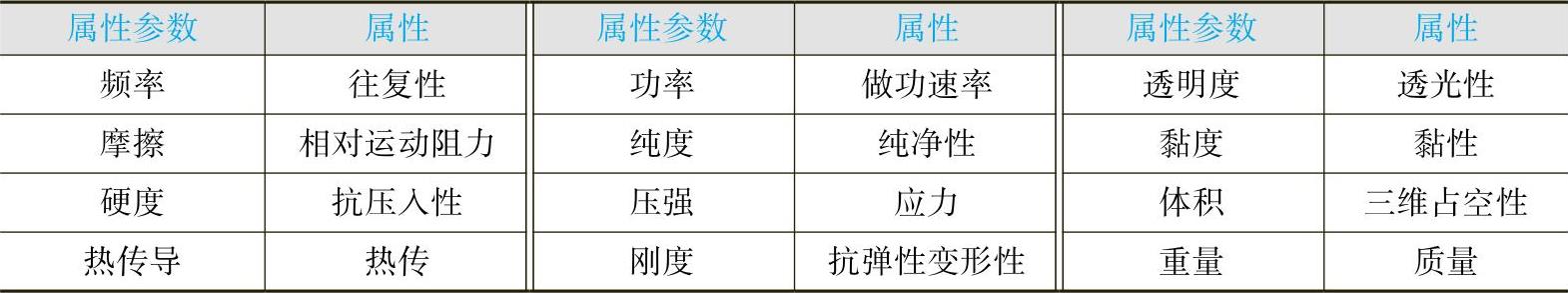

(续)


在常用术语使用中,有时候人们往往并不区分“温度”是参数还是属性。希望读者在概念上要辨识清楚,该词究竟是描述的是物质的属性,还是物质属性的度量值(参数)。为了减少误解,作者还是建议把“温度”一词作为参数,把“内能”作为属性。当然,如果读者能在概念上把这两点明确区分开,习惯使用哪个术语都可以。

(3)功能语义的再抽象

功能的语义表达并非只有一种,而是有多种的表达方式,这是功能语义的再抽象的结果。不同的功能语义表达方式有多种:(www.daowen.com)

•“VO”=谓语(具体动作)+宾语(具体物质),例如:折射光线;

•“VOP”=谓语(具体动作)+宾语+属性参数,例如:变动光线的角度;

•“VP”=操作(规范化动作)+属性参数,例如:定向角度;

•“MP”=操作(一般化动作)+属性参数,例如:改变角度;

•“MA”=操作(一般化动作)+属性,例如:改变方向。

从SVO或SVOP,到VO或VOP,再到MP,是在一个实现功能的完整语义的语句中,逐渐对主语、谓语、宾语进行抽象和规范化的结果,作者给出其演变过程,见表2-4。

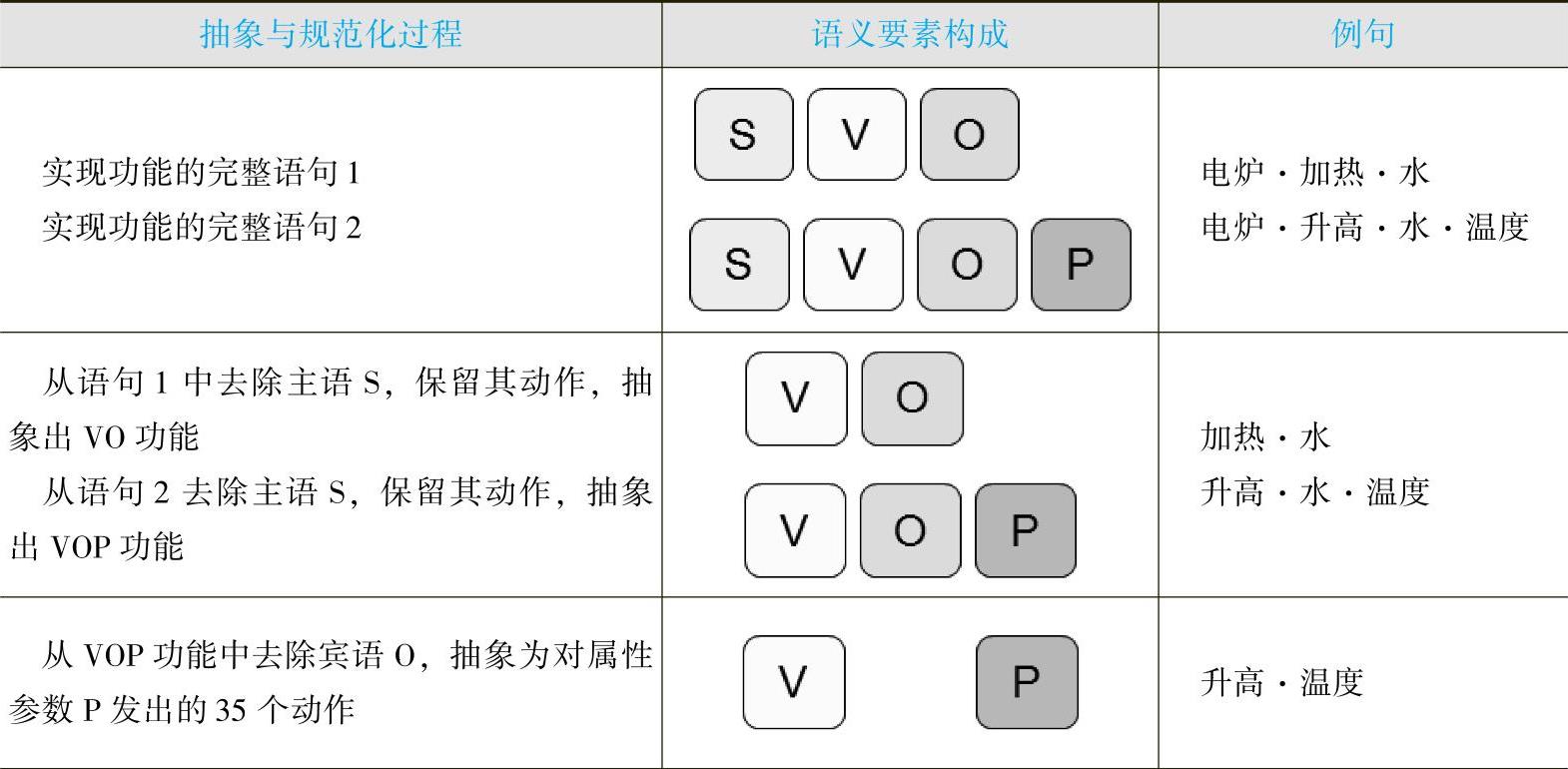

表2-4 对完整功能语义中的主语、谓语、宾语进行抽象的过程与结果

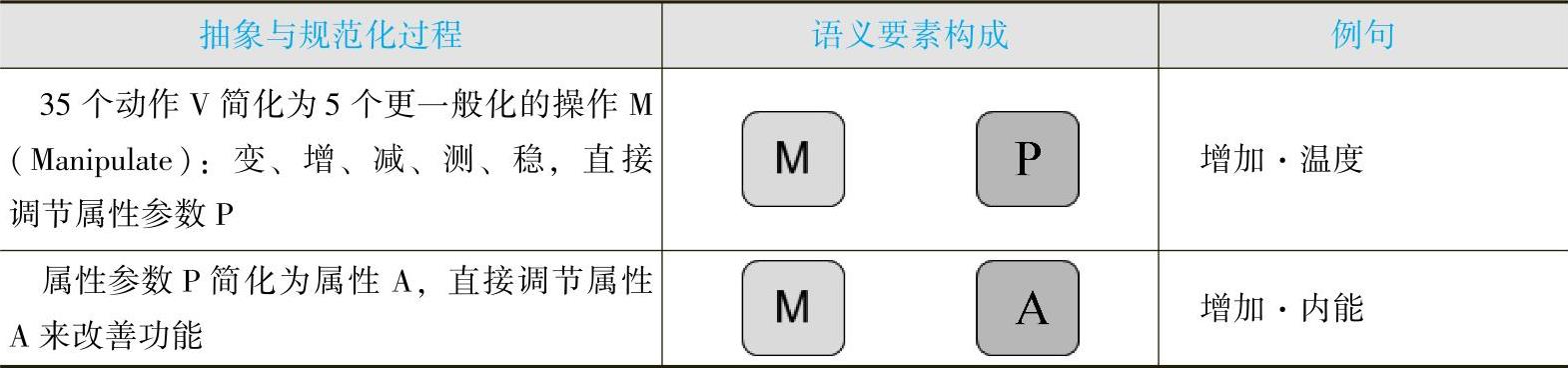

(续)


第一次抽象是将实现功能的完整语句SVO或SVOP的主语S去除,保留了S发出的动作V,由此而得到功能定义的基本模型VO或VOP。其中的O,可以是从上万名词中规范简化出来的5类作用对象——固、粉、液、气、场,即由调节V或O而实现对功能的操作。以上是大多数TRIZ学术流派对功能的理解与阐述。

第二次抽象是去除VOP中的宾语(作用对象)O,保留O的通用属性参数P,形成了VP的简化模型,由此而得到通过对属性参数的操作而调节功能的模式VP——以35个规范动作调节36个物质的通用属性参数P。以上是少数现代TRIZ学术流派中对功能的理解与阐述。由于属性参数P的背后是属性A,最终形成对物质属性的间接操作。

第三次抽象是简化V的种类,将已经从数千动词中规范简化出来的35个一般化动作V,再次抽象为更简明的操作M——“变、增、减、测、稳”5种动作,由此而实现对属性参数P的操作而调节功能的模式MP——以5种简明规范的动作M来直接调节物质的36种通用属性参数。

第四次抽象是由参数属性参数P提炼出属性A,由此而得到通过对属性的操作而调节功能的模式MA——以5种简明一般化动作M来直接调节物质的36种通用属性A——这是U-TRIZ对功能的更为深刻的理解和阐述。在构建技术系统的全新功能或改善既有的功能中,属性发挥了根本性的作用。MA模式可以形成一种新的功能检索式,丰富了功能导向搜索的内容。附录3给出了需要调节的由属性参数而检索功能的知识库表格。
