汉水流域除黄龙玉外还有玛瑙产出，汉江玛瑙多为棕红色，多晶洞。

（一）汉江玛瑙玉概况

汉江玛瑙，又称汉江老玉，其主色调为黄、红、棕、灰色，以黄、红、棕色最美。

（二）汉江玛瑙玉的组分及特质

1.化学组分

检测的两个样品均来自汉江洋县至勉县河段。通过测试，玛瑙玉的矿物成分主要为二氧化硅、黄铁矿、绿脱石、高岭土、白云母5种。两个样品中二氧化硅的含量分别为88.20%、92.50%（表3-2），还含有Na2O、K2O、Al2O3、Fe2O3、MgO、CaO等成分，以及Li、Be、Ti、Cr、Mn、Co、Ni、Cu、Zn、Ga、Mo等40多种微量元素。

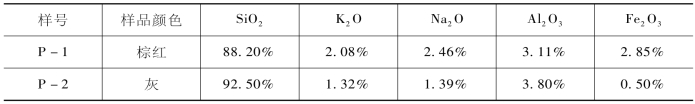

表3-2　汉江玛瑙玉组分分析表

2.物理性能

汉江玛瑙玉为块状构造隐晶质结构，是隐晶质集合体。通过物理性能测试，硬度与翡翠相当，摩氏硬度7，密度2.60~2.75g/cm3，折射率1.50~1.55。

根据仪器分析，再加上珠宝实验室常规检测，包括红外光谱分析、拉曼光谱分析等检测，汉江玛瑙玉的主要化学成分为二氧化硅，隐晶质结构，有较好的耐酸、耐碱的稳定性质。

图3-7　汉江玛瑙玉雕件

图3-8　汉江玛瑙玉原石（一）(www.daowen.com)

图3-9　汉江玛瑙玉原石（二）

（三）汉江玛瑙玉资源

汉江玛瑙玉主要分布于勉县至西乡县的汉江沿岸河漫滩中。含矿率0.1%~0.5%，顶级料不到0.01%，目前发现的最大的顶级玛瑙籽料约2kg。汉江汉中段河漫滩平均宽度约100m，长约50km，汉江玛瑙玉资源潜力很大。

另外在汉江支流牧马河、泾洋河、褒河、月河，以及嘉陵江中也有少量玛瑙玉发现。

（四）汉江玛瑙玉成因

汉江玛瑙玉原矿（山料）主要是由岩浆气液充填-交代形成，与玉髓具有相似的成矿环境。形成温度300~500℃，深度大多在地下几百米至地表的范围内，矿床在空间上与花岗岩体有关，多形成于有后期酸性岩浆岩侵入的太古宙、元古宙老地层中，特别是发育晶质石墨矿的片麻岩地层受后期构造影响，最易沿其发生韧性剪切变形，富含硅胶的岩浆热液在构造裂隙空间中缓慢沉淀形成了具有环带状构造的玛瑙，是汉江流域各支流玛瑙（汉江老玉）的主要矿源层。

这些玛瑙矿石在流水、崩塌等自然力的作用下，在残坡积层、冲洪积层中与土壤、水中的微量元素发生缓慢的交代作用，历经数百年至数千年形成色彩、品质各异的玛瑙玉，有的富含铁元素，则呈砖红色、金黄色，有的富含铜元素，则呈橘红色或天蓝色，有的富含铬等矿物质，而呈翠绿色，天蓝色和翠绿色少见，属稀有品种。

（五）汉江玛瑙玉鉴赏

一般来说，所有的玛瑙都应该是纹带美丽，颜色为纯正、明快的红、蓝、紫、粉红色，透明度好，即半透明，无裂纹，无砂心，无杂质。在满足上述条件下，玛瑙玉的等级取决于重量大小。玛瑙质量好坏的鉴别和经济价值的评定主要分级如下：

（1）特级：块重5kg以上者。

（2）一级：块重2~5kg者。

（3）二级：块重0.5~2kg者。

（4）三级：块重0.5kg以下者。
