一、项目背景

在临床工作中,患者管道是用于诊断和治疗疾病的重要手段和不可缺少的重要工具。管道标识是指在管道上做1个标记,有利于医护人员、患者以及患者家属在短时间分辨管道并给予高度注意,能够显著提高管道安全护理水平,对于促进护理工作的顺利开展,提高患者生命质量十分相当重要。

泌尿外科留置管道的患者占全年总住院患者的80%左右,且引流管的种类较多。在医护人员平常护理质控中,存在的问题有:

(1)管道标识内容不完整、字迹不清晰、不易辨认、费时费力、粘贴位置高低不一等问题(图5-3、图5-4)。

(2)管道标签粘贴在引流袋正面,不利于引流袋上刻度的读取,不便于对引流袋内液体的液位进行判断。

(3)管道标签粘贴在引流袋背面上,不利于对引流袋背面粘贴的标签进行观察,不利于对患者管道的核实。

(4)将管道标识随意粘贴在引流袋上,导致标签粘贴不规范、不平整。为了快速准确分辨管道种类,实施正确的管道护理,确保病人安全,应进一步规范管道管理。

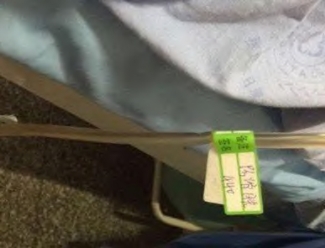

图5-3　管道标识内容不清晰

图5-4　管道标识内容不完整

二、解决方案

改良粘贴管道标识的引流袋。

目前在临床中引流袋使用广泛,但是使用的引流袋无粘贴管道的具体位置,造成临床中引流袋的管道标识粘贴位置不同、高低不一。如果将管道标识粘于引流袋正面,引流袋翻面则不便于观察;如果将管道标识粘在引流管与引流袋接口偏远的位置,则有被衣物覆盖的可能,不便于观察。目前我院将引流袋管道标识贴在引流管与引流袋接口5 cm处,位于床沿处,易观察,不易磨损,且关爱病人、保护病人隐私。因引流袋连接管上无任何标记造成标识粘贴高低不一,连接管上无粘贴模具则粘贴管道标识时不易对齐,影响管道护理质量。

改良粘贴管道标识的引流袋是在引流管与引流袋接口5 cm处做一粘贴模具,可规范统一粘贴高度且粘贴时易对齐,提高管道护理质量(图5-5)。该改良已申请专利及申报德阳市重点科技计划项目(2019年12月通过验收)。

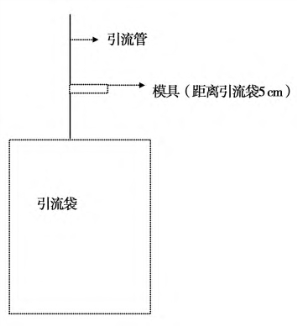

图5-5　改良粘贴管道标识的引流袋示意图

三、技术方案

本实用新型专利公开了一种方便粘贴标签的引流管,包括引流管,该引流管输入端连通在患者需要引流的位置处,输出端连通在引流袋上,设置有用于粘贴标签的粘贴面板。本实用新型专利结构简单,实用性强,方便观察标签,有利于标签规范、平整地粘贴。

本实用新型专利的目的:针对上述现有技术的不足,提供一种结构简单,实用性强,有利于观察标签,能够规范化、平整化地粘贴标签的引流管。

本实用新型专利采用的技术方案:一种方便粘贴标签的引流管,包括引流管,该引流管输入端连通在患者需要引流的位置处,输出端连通在引流袋上,设置有用于粘贴标签的粘贴面板。

粘贴面板一侧与引流管连接,另一侧以引流管为中心向外发散延伸。

所述粘贴面板位于距引流袋40～60 mm处的引流管上。

进一步,所述粘贴面板位于距引流袋50 mm处的引流管上。

所述引流管还包括有由透明材料制成的、套在粘贴面板外部的保护套。

进一步,所述粘贴面板以能够拆卸的结构装配在引流管上。

更进一步,所述粘贴面板通过夹子安装在引流管上。(www.daowen.com)

进一步,所述粘贴面板以一体成型的方式装配在引流管上。

进一步,所述粘贴面板由医用PP材料制成。

本实用新型专利的有益效果:本实用新型专利结构简单,实用性强,利于观察标签,规范化、平整化地粘贴标签。

具体实施方式:

1.实施例1

图5-6显示,本实用新型是一种方便粘贴标签的引流管,包括引流管1,该引流管1输入端连通在患者需要引流的位置处,输出端连通在引流袋2上,所述引流管1上设置有用于粘贴标签的粘贴面板3,其尺寸大小应当匹配于便签的尺寸大小。本实用新型结构简单,实用性强,利于观察标签,规范化、平整化地粘贴标签。其中,本实施例中,粘贴面板3的形状为长方形。根据实际便签形状的不同,可以选择将粘贴面板3制成与标签形状相同的形状。

粘贴面板3一侧与引流管1连接,另一侧以引流管1为中心向外发散延伸,更方便便签的粘贴以及观察。粘贴面板3位于距引流袋240～60 mm处的引流管1上,在本实施例中,粘贴面板3位于距引流袋250 mm处的引流管1上,以一体成型的方式装配在引流管1上,以便于规范、统一地大规模、批量生产。

2.实施例2

图5-7显示,本实施例2的其他结构与实施例1相同。不同之处在于:为了进一步固定粘贴面板3上的标签,上述引流管1还包括由透明材料制成的、套在粘贴面板外部的保护套4。这样,即使标签与粘贴面板之间失去粘黏性,标签也能够通过保护套4固定在粘贴面板3上。该保护套4具有一个开口端,标签通过保护套4的开口端插入保护套4内,被保护套4笼罩。

3.实施例3

图5-8显示,本实施例3的其他结构与实施例1相同。不同之处在于:上述粘贴面板3与引流管1之间不采用一体成型的方式装配,而是以能够拆卸的结构装配在引流管1上,使粘贴面板3适应于不同类型标签的粘贴。优选的,所述粘贴面板3通过夹子5安装在引流管1上。夹子5的固定端与引流管3固定连接,夹持端能够张开或闭合,将粘贴面板3夹持在夹子5的夹持端上。或者,夹子5的固定端与粘贴面板3固定连接,夹持端能够张开或闭合,将引流管1夹持在夹子5的夹持端上。

4.实施例4

图5-9显示,本实施例4的其他结构与实施例1相同。不同之处在于:上述粘贴面板3的一侧套设在引流管1的外表面上,并且,套设有粘贴面板3处的引流管1两侧分别设置有1个环形凸起6,使2个环形凸起6之间形成环形凹槽,从而使粘贴面板3能够在环形凹槽内,沿引流管1的周向方向进行旋转。转动粘贴面板3,就能够从各个方位对粘贴面板3上的标签信息进行观察、核对。

5.实施例5

图5-10显示,本实施例5的其他结构与实施例1相同。不同之处在于:针对没有粘黏性的标签,上述粘贴面板3还具有上端开口的夹层7,该夹层7从上往下的横截面呈“U”形,标签通过夹层7的上端开口插入粘贴面板3的夹层内。

以上各实施例的技术方案仅用以说明本实用新型,而非对其限制。尽管参照前述各实施例的技术方案对本实用新型进行了详细的说明,本领域的普通技术人员应当理解,其依然可以对前述技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型的精神和范围。

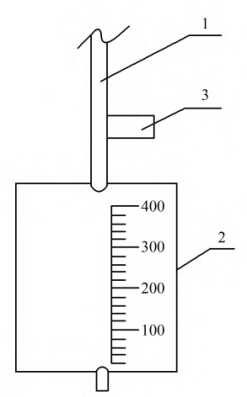

图5-6　例1结构示意图

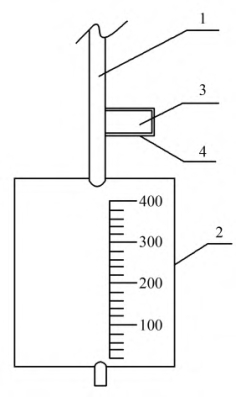

图5-7　例2结构示意图

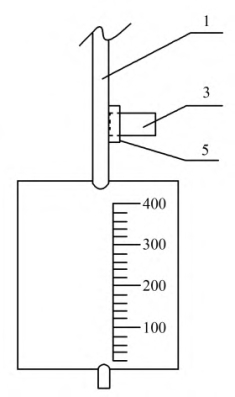

图5-8　例3结构示意图

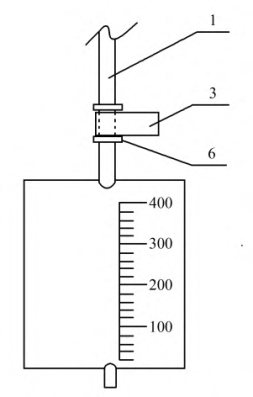

图5-9　例4结构示意图

图5-10　例5结构示意图

1.引流管;2.引流袋;3.粘贴面板;4.保护套;5.夹子;6.环形凸起;7.夹层
