第三节　摄像机系统连接及其运用

一、摄像机系统连接

(一)连接彩色视频监视器

一台彩色视频监视器若要与摄像机的连接，则需连接到摄像机的MONITOR(监视器)或VIDEO OUT(视频输出)接口，如图2-40所示。

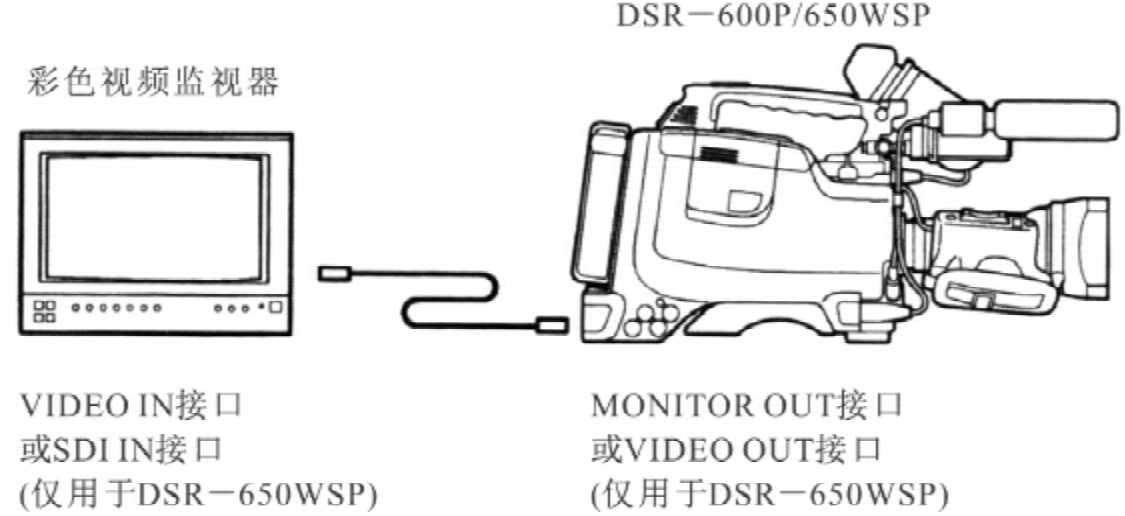

图2-40　连接监视器示意图

需要注意的是播放摄像机上的磁带时，相对于SDI输出的音频信号部分是静音的，根据监视器使用的输入接口，选择VBS或SDI作为VIDEO OUT接口的输出信号。

(二)使用VIDEO OUT(视频输出)作图像的备份

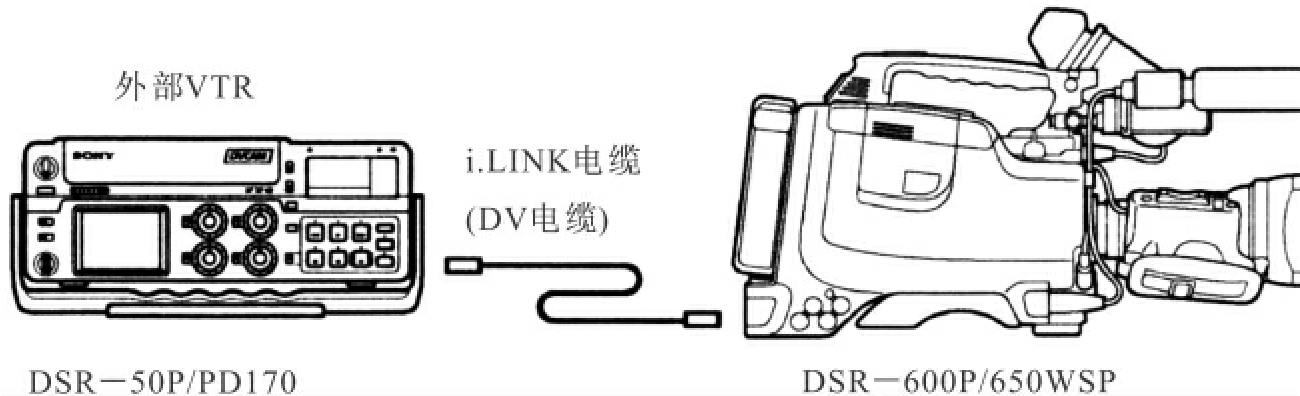

将外部VTR连接i.LINK(DV电缆)备份录制摄像机上的图像和音频，如图2-41所示。

图2-41　制作录制图像的备份示意图

(1)设置REC TRIGGER(录制触发器)开关为PARALLEL(并联)。

(2)检查外部VTR的设置并将i.LINK CTL进行同样的设置。

(3)按REC(录制)键。

在摄像机的内部和外部同时开始录像。

注意在用i.LINK(DV电缆)连接时，需要在菜单中进行相关的设置。

(三)连接非线性编辑系统

使用i.LINK(DV电缆)将摄像机记录介质中的视频和音频信号传输到非编辑系统，如图2-42所示。

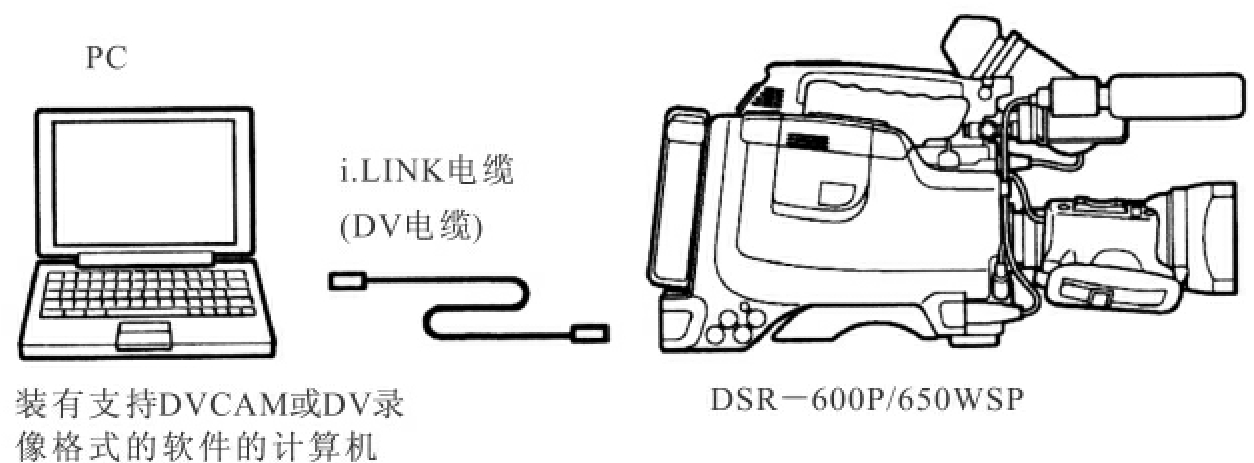

图2-42　连接非线性编辑系统示意图

(1)将REC TRIGGER(录制触发器)开关设置为INT ONLY。

(2)操作非线性编辑软件。

需要注意的是，录有不连续时间码的磁带不能用非线性编辑系统逐帧采集。

(四)连接交流适配器

使用AC—550交流适配器。

通过如图2-43所示的连接将交流适配器DC OUT(直流电输出)连接到摄像机上DC IN(直流电输入)，将适配器的另一端插接到交流电源，打开适配器的POWER(电源)开关。

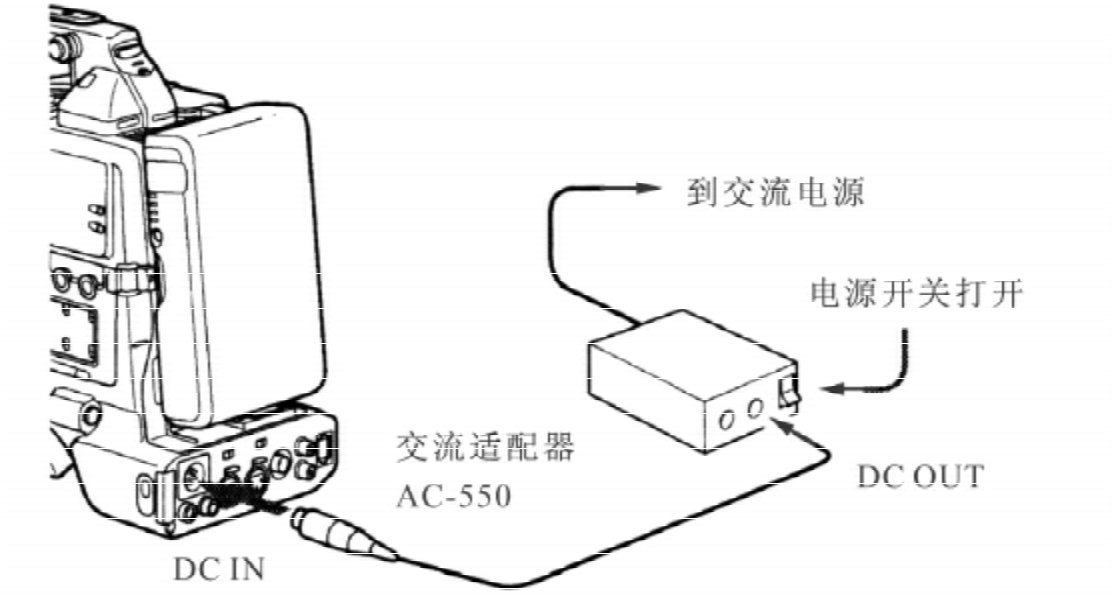

图2-43　使用交流适配器示意图

(五)连接外部麦克风

连接外部麦克风的步骤如下。

(1)取下外部麦克风支架的固定螺丝，如图2-44所示。

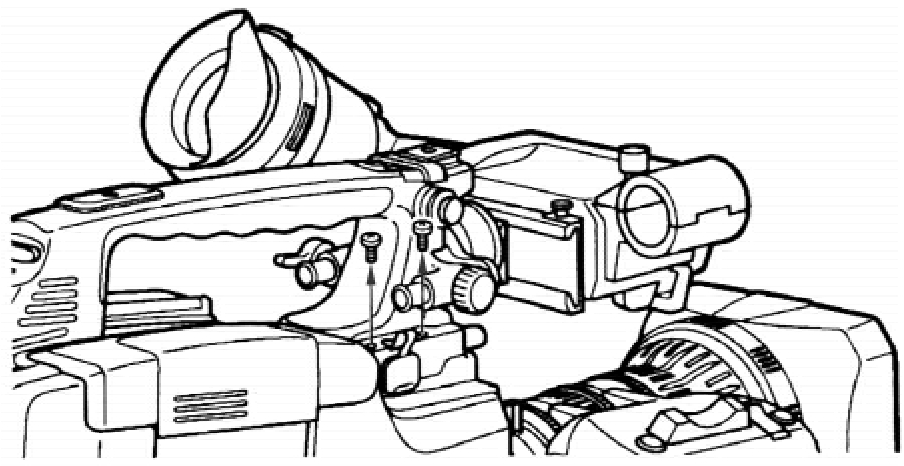

图2-44　连接外部麦克风1

(2)安装型号为CAC—12的麦克风支架，如图2-45所示。

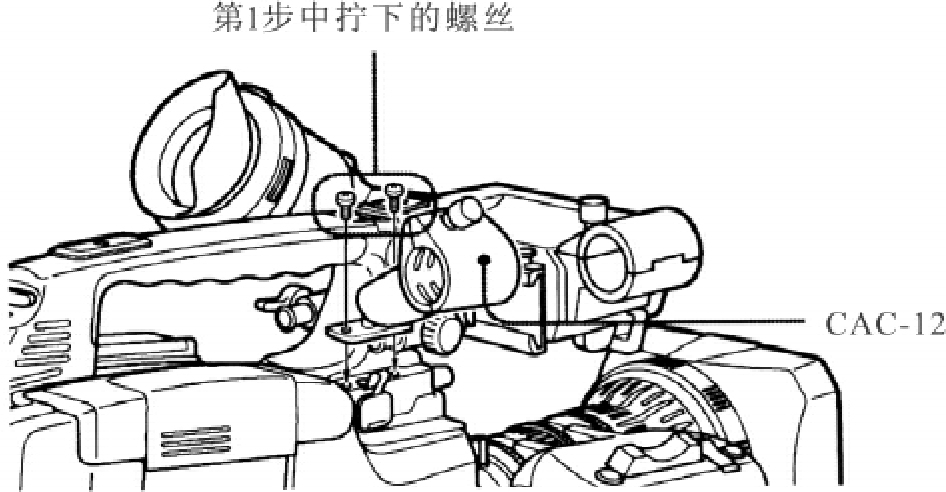

图2-45　连接外部麦克风2

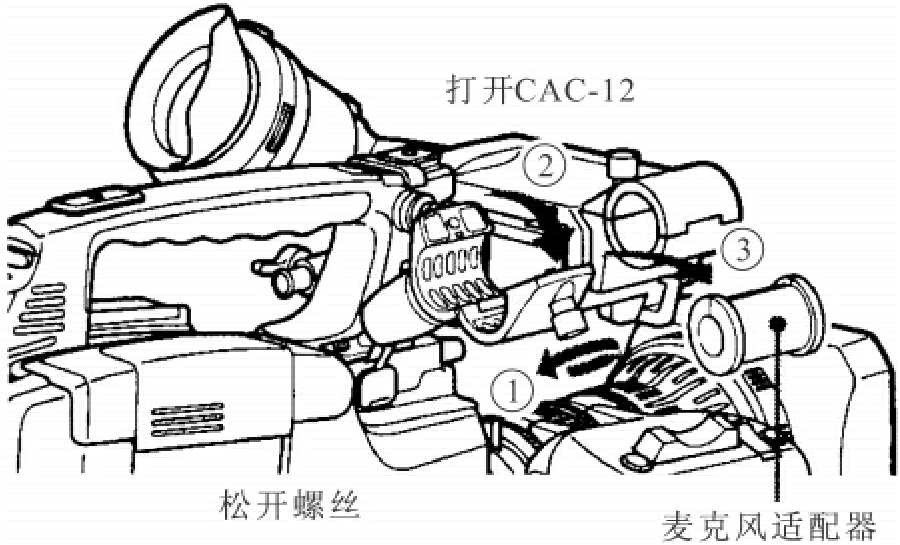

(3)打开型号为CAC—12的麦克风支架，取下麦克风适配器(使用小口径外部麦克风时要用麦克风适配器)，如图2-46所示。

图2-46　连接外部麦克风3

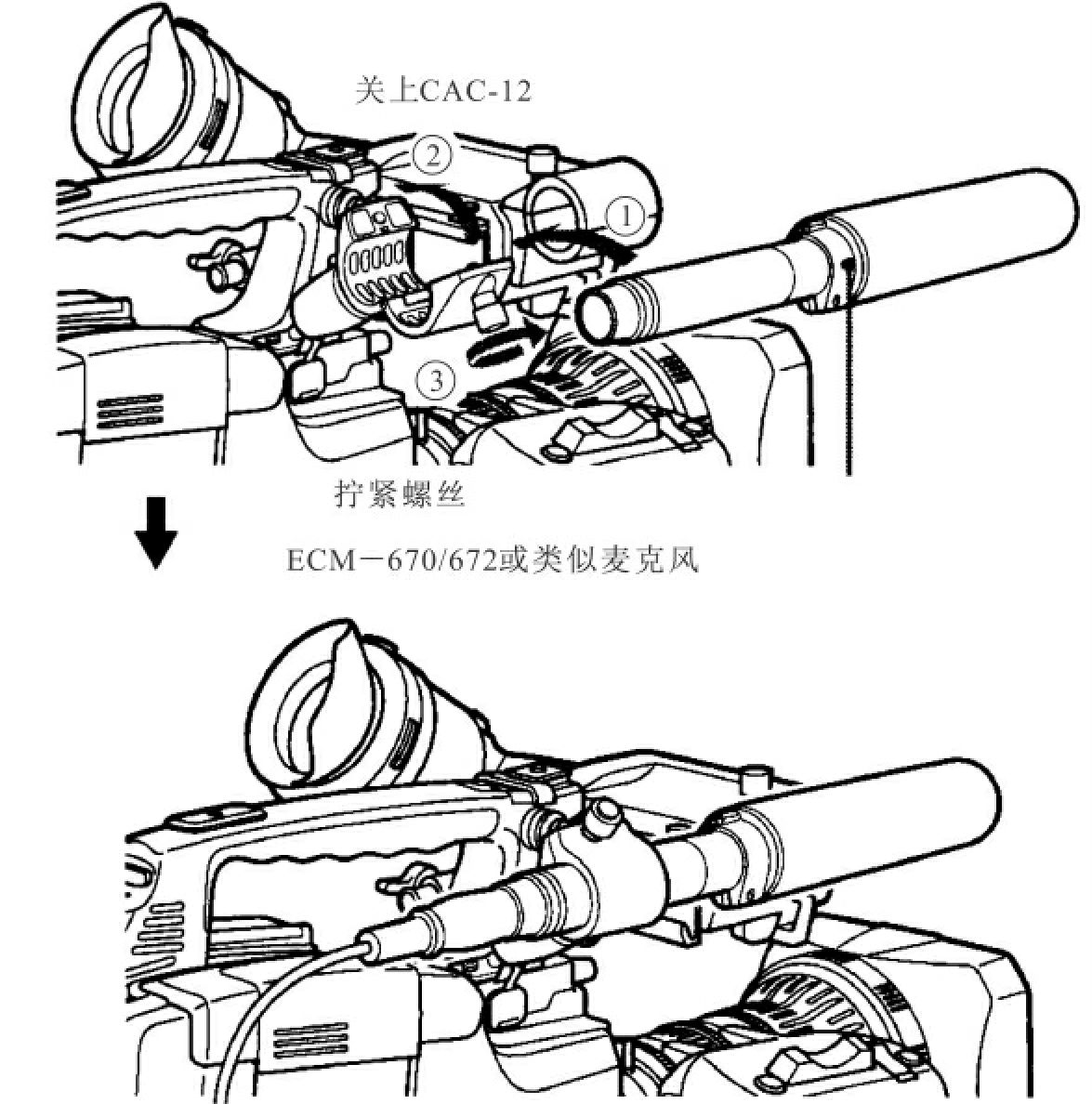

(4)将选购的驻极体电容型ECM—670麦克风或类似的麦克风放入麦克风支架，如图2-47所示。

图2-47　连接外部麦克风4(www.daowen.com)

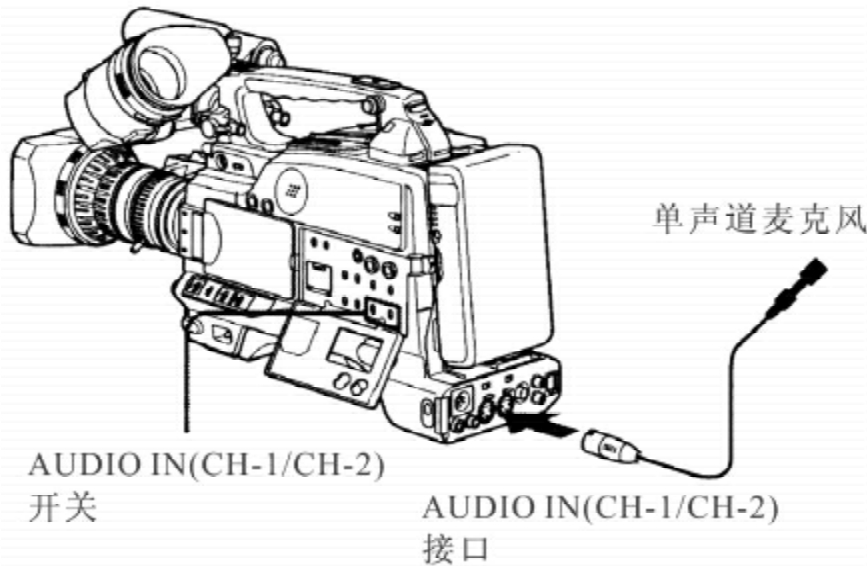

(5)将麦克风电缆插接摄像机的AUDIO IN CH1或CH2接口，如图2-48所示。

图2-48　连接外部麦克风5

(6)开关设置如下:

麦克风连接的声道AUDIO IN(CH1/CH2)开关设置为REAR(后端);

AUDIO IN(音频输入)开关设置为MIC(中间)，此时使用有内部电源供电的麦克风，AUDIO IN(音频输入)开关设置为MIC+48 V ON(右边)，此时使用外部电源供电的麦克风。

连接外部麦克风主要注意以下几点。

(1)摄像机可以使用输入电平－60 dB的麦克风。其他麦克风可能会因为输入电平的不同而不适用于此摄像机。

(2)安装接口是凹形的XLR3芯(卡侬型)接口。

(3)如果麦克风电缆带有凹形接口，适用XLR接口的适配器。

(六)连接无线麦克风系统

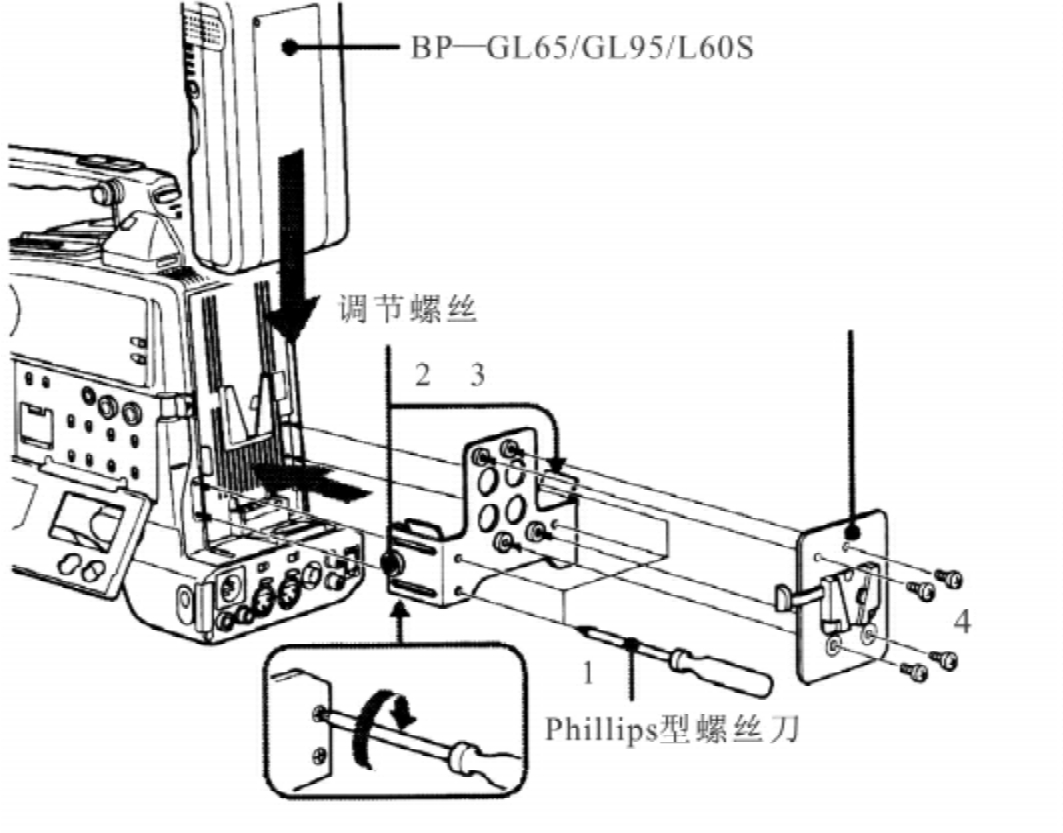

安装WRR—861/862(使用BP—GL65/GL95/L60S电池时)合成调谐器。步骤如图2-49、图2-50所示。

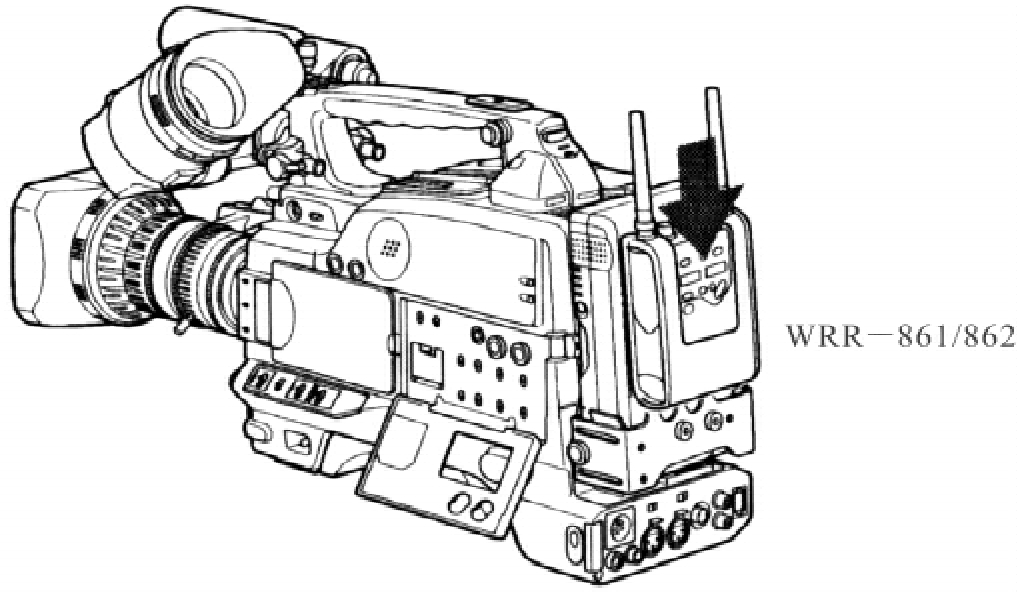

图2-49　安装WRR—861/862合成调谐器无线麦克风系统1

图2-50　安装WRR—861/862合成调谐器无线麦克风系统2

(1)将WRR调谐器(选购)安装在摄像机的后部。

(2)用螺丝刀拧紧调谐器底板上如图2-49所示的四个螺丝。

(3)松开调谐器底板上的调整螺丝。

(4)调整安装BP—GL65/GL95/L60S电池的调谐器底板的位置，然后拧紧调整螺丝，将该位置固定。

(5)安装随WRR—861/862合成调谐器提供的安装底板。

(6)安装电池。

(7)将调谐器装在WRR调谐器底板上。

(8)将电源线连接到摄像机的DC OUT(电源输出)接口，音频输出电缆连接到AUDIO IN CH1或CH2(音频输入通道1或2)接口。

(9)设置开关如下。

将AUDIO IN(音频输入)输入选择开关设置为音频输出电缆连接的声道MIC(中间位置)。

将音频输出电缆连接的AUDIO IN(CH1/CH2)开关设置为REAR(后端)。

想一想:

如何把摄像机磁带上的素材导入计算机?

二、多台摄像机的连接

如果使用两台或两台以上的摄像机，需将外部同步信号连接到GENLOCK IN(同步锁相视频输入)接口，提供VBS或BS信号。摄像机将根据这个信号进行同步工作。

操作方法:将MAINTENANCE(维护)菜单中的GENLOCK(同步锁相)功能档调节到同步。

需要注意的有:

(1)当安装CBKSD01 SC01模拟复合输入板时，将OPERATION(操作)菜单的SOURCE(来源)功能档上的REC(录制)设置为CAM;

(2)当连接多个摄像机并同步时间码时，需要等到作为参考的主摄像机的寻像器或LCD监视器上显示正常画面后，再连接其他摄像机。

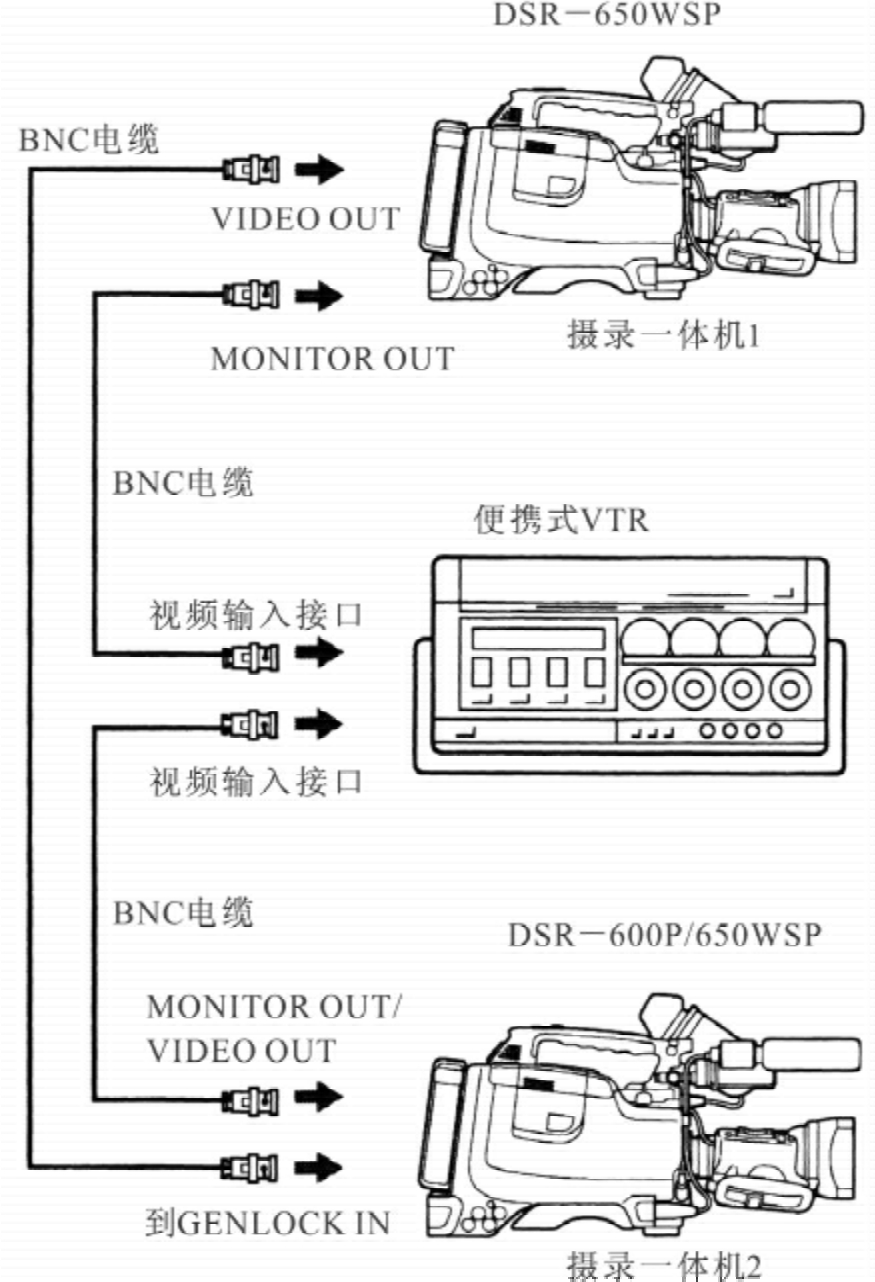

当摄像机2与摄像机1信号同步时，其连接方式如图2-51所示。

图2-51　摄像机2与摄像机1信号同步

当摄像机1和摄像机2与DME切换设备等的信号同步时，其连接方式如图2-52所示。

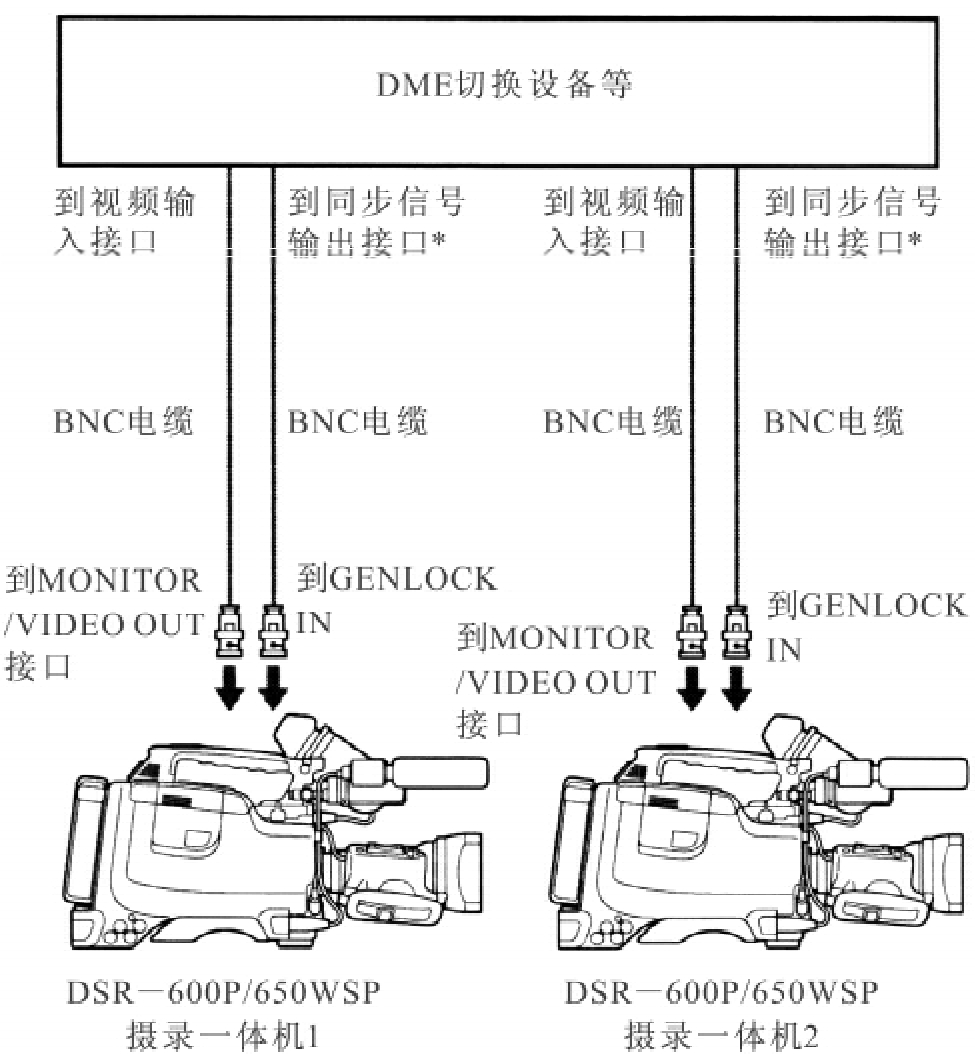

图2-52　摄像机1和摄像机2与DME切换设备等的信号同步

想一想:

什么是GENLOCK IN(同步锁相视频输入)?
