第二节　摄像机的安装与调试

第一节介绍了摄像机的工作原理和重要构件及构件的功能，这节主要介绍摄像机的调试和摄像实践中正确的使用方法。以索尼DSR600PL摄像机为例。

一、拍摄前的安装

安装主要有镜头的安装、电池的安装、话筒的安装、磁带的安装、寻像器的安装等。

(一)镜头的安装

安装镜头如图2-13所示。

图2-13　安装镜头

(1)掀起镜头固定杆，再从镜头座上取下镜头座盖(见图2-13中①)。

(2)将镜头上的中心突出部对准镜头座中心的凹槽，将镜头插入镜头座(见图2-13中②)。

(3)托住镜头，同时将镜头固定杆按下装上镜头(见图2-13中③)。

(4)将镜头电缆连接到LENS(镜头)接口(必须在关闭摄像机电源时)(见图2-13中④)。

(5)用线夹固定镜头电缆(见图2-13中⑤)。

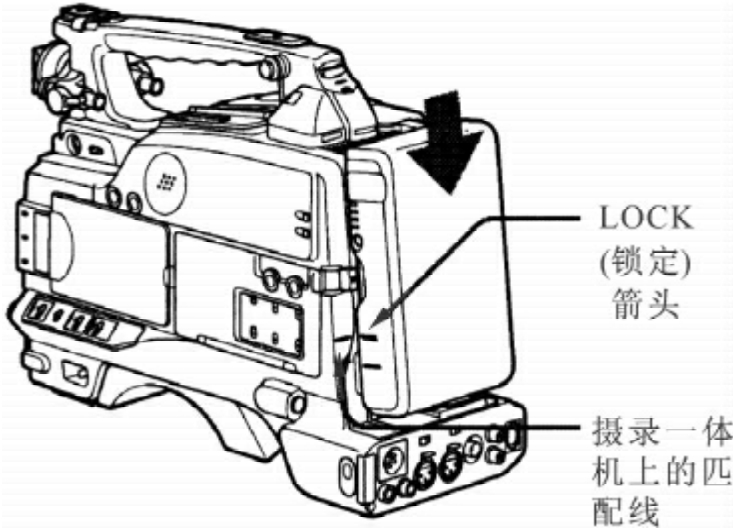

(二)电池的安装、拆卸

取出摄像机后首先是安装电池。

(1)朝摄像机的后部推压电池，使电池的边线对齐摄像机上的横线。

(2)向下推动电池，直到“LOCK”标记指向摄像机的横线。

注意在录像、重放，装、卸磁带的过程中，绝不可以在不关闭电源开关的情形下直接取出电池。

电池的安装、拆卸如图2-14、图2-15、图2-16所示。

图2-14　电池的安装、拆卸1

图2-15　电池的安装、拆卸2

图2-16　电池的安装、拆卸3

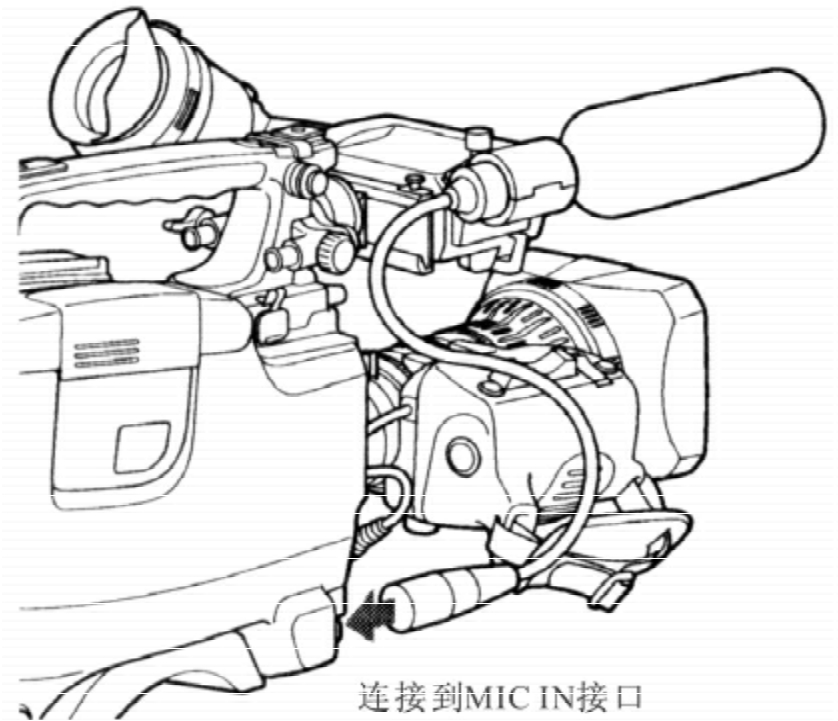

(三)安装随机提供的话筒

(1)拧开螺丝，打开麦克风支架。

(2)将麦克风安装在支架上并拧紧螺丝。

(3)将麦克风电缆插入MIC IN(话筒输入)接口，然后将要录音的声道AUDIO IN(CH1/CH2音频输入声道1/声道2)开关设置为FRONT(前置)。

安装随机提供的话筒，如图2-17、图2-18、图2-19所示。

图2-17　安装随机提供的话筒1

图2-18　安装随机提供的话筒2

图2-19　安装随机提供的话筒3

(四)寻像器的安装

安装前先从寻像器的前臂取下麦克风。

(1)滑动寻像器到摄像机的支架里，然后从左向右锁紧定位环。

(2)再连接寻像器接口到VF(寻像器)接口。

(3)松开左右位置定位环，调整寻像器的左右位置;松开支架上的前后位置锁定钮，调整寻像器的前后位置。

寻像器的安装，如图2-20所示。

图2-20　寻像器的安装

(五)磁带的装卸

索尼DSR600PL摄像机可以使用标准和小型DVCAM/DV磁带。

(1)打开POWER(电源)开关。

(2)沿箭头方向滑动OPEN(打开)杆时打开磁带盖。

(3)插入磁带使磁带窗(在前面)面朝外，REC(录像)/SAVE(待机)开关朝上。注意磁带使用前应该检查磁带的松弛状况。在两个导轨之间插入小型DV磁带。

(4)关闭磁带仓盖，直到听到喀哒声为止。退出磁带则在上述的第(3)步，按EJECT键取出磁带。

磁带的装卸，如图2-21至图2-24所示。

图2-21　磁带的装卸1

图2-22　磁带的装卸2

图2-23　磁带的装卸3

图2-24　磁带的装卸4

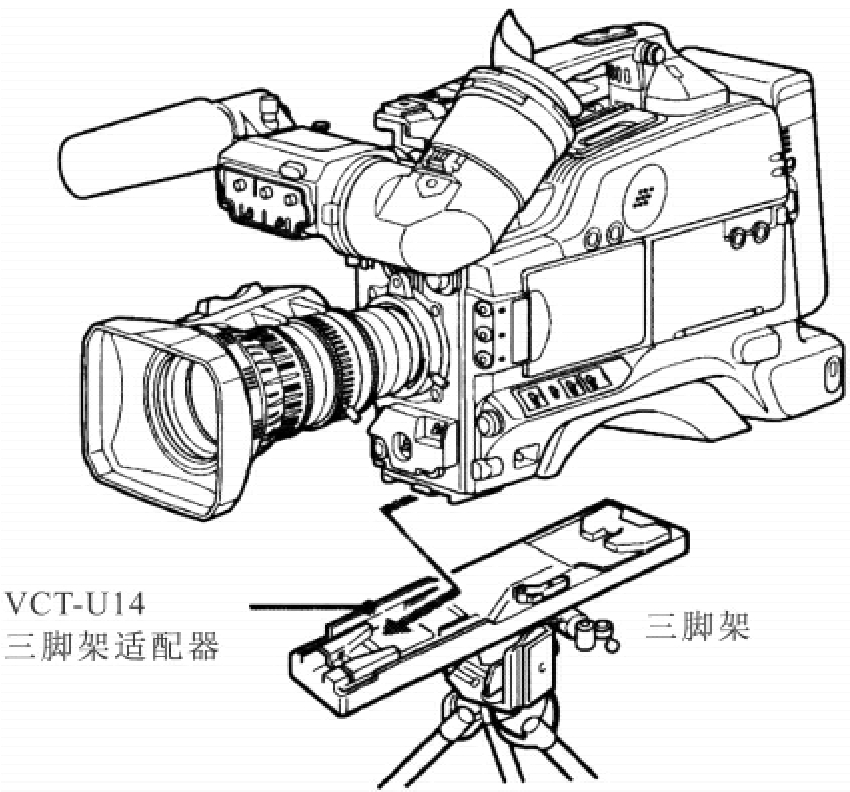

(六)三脚架上的装卸

(1)首先在三脚架上安装三脚架适配器，然后将摄像机安装在三脚架适配器上，顺着槽向前滑动摄像机，当听到喀哒声才确定摄像机安装到位。

(2)拆卸三脚架连接板时，要按下红色的键，向箭头方向移动黑色杆，卸下摄像机。

注意一定要根据摄像机和三脚架连接板的重心来选择连接孔，所选用的连接螺丝的直径与通用摄像机机身上安装螺丝的直径相匹配。

三脚架上的装卸，如图2-25、图2-26所示。

图2-25　三脚架上的装卸1

图2-26　三脚架上的装卸2

实训:

安装镜头、寻像器、麦克风支架;装卸磁带;三脚架上的装卸。

二、基本调试

(一)调白平衡

存储在白平衡存储器中的数据值在下次调节白平衡前保存在存储器中。

该机有A和B两套存储器，每个滤镜的调节可自动存储在与WHITE BAL(白平衡)开关设置(A或B)对应的存储器中。该机有4个内置的滤镜，所以可存储8套白平衡数据值。摄像机开机时，如果出现错误信息“STORED DATA:NG”(存储过时)在寻像器上闪烁，表示白平衡存储器中的内容已经丢失，需再次调整白平衡。如果没有时间调整，将WHITE BAL(白平衡)开关设置为PRESET(预置)。根据5600 K键的提示，白平衡自动设置如下。

5600 K ON(开灯):5600 K

5600 K OFF(关灯):3200 K

使用ATW(自动跟踪白平衡)时，能在拍摄环境光线不断变化的条件下，自动调整摄像机的白平衡，以适应环境光线的变化，保持画面色彩统一。

按ATW键，指示灯亮，功能开启，寻像器中出现ATW指示;若要取消ATW功能，再次按ATW键，关闭指示灯。

不同的光源产生不同的颜色，例如，在清晨或日落时，我们可以看见朝霞或晚霞，这时的日光是红色或橙色。为了拍出高质量的影像，避免出现偏色现象，画面的色彩能正确还原，除了合理的曝光之外，还有就是必须测量和校正各种光的颜色的变化。

每当主光源改变的时候，都需要对白平衡进行调整。

白平衡调整的开关设置如图2-27所示。

图2-27　白平衡调整的开关设置

调白平衡的步骤如下。

(1)按照正常情况下设置开关:如果GAIN(增益)和WHITE BAL(白平衡)开关设置改变，寻像器屏幕中会显示信息通知。

(2)根据照明条件调节FILTER(滤色片)旋钮的设置，如果是5600 K灯开，表示选择5600 K滤色片。FILTER(滤色片)选择器设置和CC滤色片设置(表2-4)。

表2-4　根据照明条件选择滤色片的设置

(3)放置一张白纸或白色卡片，变焦镜头使寻像器中的屏幕全部都是白色，如果没有白色物体，也可以使用白色织物或是白墙壁代替白纸，注意镜头所见白纸的区域不得过小，一般不能小于寻像器屏幕的70%，如图2-28所示。

图2-28　调白平衡步骤3

(4)调整镜头光圈，如果是自动光圈挡，要把设置镜头的自动/手动开关设置为自动，如果是手动光圈，则设置光圈到合适的数据。

(5)将AUTO W/B BAL(自动白/黑平衡)开关设置在WHITE(白平衡)一侧，然后松开开关，开关回到中间位置，白平衡调节完毕。寻像器显示信息ABB:OK(白平衡设置完毕)，并显示色温值，如图2-29所示。

图2-29　调白平衡步骤5

调整完成的白平衡自动存储在存储器中。

在白平衡调整中，使用具有自动光圈的镜头，或是极少数时候，白平衡调整操作无法正常完成，在寻像器中出现3秒的“错误信息”(见表2-5)，根据表中提示，进行相关的处理，并再次尝试调整白平衡。

表2-5　寻像器内调整白平衡提示

(二)调黑平衡

摄像机的黑色平衡是由RGB三路处理放大器直流电平不同引起的，黑平衡是白平衡的基础，调好黑平衡后可以保持长时间不变，所以不需要经常调整。摄像机自动设置的白平衡和黑平衡数据及各种设置保存在摄像机的存储器内，即使电源关闭时也能保存。并且再次使用时通常不需要调整黑平衡。

遇到以下几种情况需调整黑平衡。其一，摄像机初次使用;其二，摄像机长时间不用;其三，摄像机在环境温度变化很大的条件下使用;其四，增益开关值(低、中、高)用操作菜单改变。

黑平衡调整的基本步骤如下。

(1)打开摄像机电源，设置OUTPUT/DCC(输出动态对比度控制)开关为CAM。

(2)将AUTO W/B BAL开关推到BLACK并释放此开关回到中心位置，调节生效。

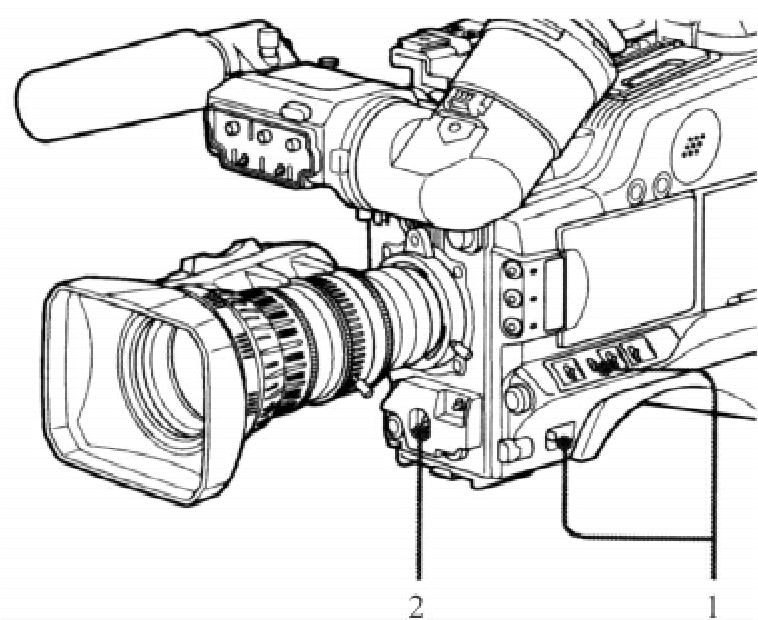

调节黑平衡如图2-30所示。

图2-30　调节黑平衡

调节过程中寻像器屏幕出现以下顺序更换的信息:

-BLACK SET(黑平衡设置)→-BLACK BALANCE(黑平衡)

寻像器内调节黑平衡如图2-31所示。

图2-31　寻像器内调节黑平衡

黑平衡调节几秒钟后终止，即寻像器屏幕出现信息“ABB:OK”(黑平衡调节完毕)，且调节值自动保存在存储器中。

在调整黑平衡时，应该注意到:检查并确认摄像机镜头的电缆接口已经插上，并且镜头的光圈在CLOSE(关闭)挡;增益电路自动启动，同时闪烁和噪声可能显示在寻像器屏幕上，但这不是故障。(www.daowen.com)

如果自动黑平衡调节不能进行，寻像器中会出现约3秒的错误信息，根据表2-6中提示，进行相关的处理，并再次尝试调整黑平衡。

表2-6　寻像器内调节黑平衡提示

想一想:

为什么要手动调整白平衡、黑平衡?

(三)调节电子快门速度

1.快门模式

标准模式:快门速度的挡数，在I型扫描模式下分别是1/60、1/125、1/250、1/500、1/1000、1/2000(秒)，在PsF 1型扫描模式下分别是1/33、1/50、1/100、1/125、1/250、1/500、1/1000、1/2000(秒);增加快门速度会减少拍摄快速移动物体时的模糊现象，改变快门速度还会减少在荧光灯下拍摄时产生的抖动现象。

ECS(扩展清晰扫描)模式:在I型扫描模式下分别是50.0～6000 Hz，在PsF 1型扫描模式下分别是25.0～6000 Hz;用于拍摄如监视器屏幕的物体时会获得没有水平噪声条纹的图像。

SLS(慢速快门)模式:1～8帧、16帧(1/25～1/3秒、2/3秒)，用于拍摄低照度光照条件下的物体。

EVS(增强型垂直分辨率)模式:提高垂直分辨率扫描清晰度以减少闪变现象，但是可能会增加图像的失真，灵敏度和动态范围减少了。

2.电子快门

摄像机在拍摄高速运动物体时，如果被摄景物光线的变化速度小于20毫秒，这样会造成一场图像还没有被彻底放电即曝光完毕，又要进行下一场的电荷积累，由此造成光电变换后的图像模糊。由此可见，电子快门的主要作用是减少CCD每个像素的电荷积累时间，使每一场图像的光电变化跟上被摄景物光线的变化速度。无论电子快门的工作模式如何，CCD的灵敏度会随着快门速度的提高而降低。如果使用自动光圈，光圈打开的宽度随快门速度增加而变化，并减少了景深;当使用荧光灯时，由于RGB三色亮度的变化与电源引起闪烁的频率同步，这样的光照条件下使用电子快门会引起闪烁更严重。蓝色闪烁在60 Hz时特别容易发生，建议选用50 Hz，快门速度1/100秒可以减少这种闪烁。

3.选择SHUTTER快门模式和快门速度

使用开关选择快门模式或标准模式的快门速度，先要把SHUTTER(快门)开关设置为ON(打开)，选择ECS(增强垂直扫描)或SLS(慢速快门)模式的条件下，使用MENU(菜单)旋钮进行调节。

4.设置快门模式和标准模式的快门速度的步骤

一旦选择好了快门速度，即使摄像机关机，被设置的快门速度也能保存。

(1)在OPERATION(操作)菜单VF DISP(寻像器显示)第1页，设置VF DISP MODE(寻像器显示模式)为2或3。

(2)将MENU(菜单)开关拨到OFF(关闭)，菜单消失。

(3)将SHUTTER(快门)开关从ON(打开)推到SELECT(选择)，如图2-32所示。

图2-32　调整快门速度3

在寻像器屏幕的设置改变和调节进度信息显示区，当前快门设置指示出现约3秒。例如:“SS∶1/250”，“SLS∶1/30∶1 FRAME”，“ECS∶60.0 Hz”。

(4)在第3步快门设置消失前，将SHUTTER(快门)开关再下推到SELECT(选择)。重复这样直到出现想要的模式和速度。

根据厂家的缺省设置，所有可用的快门模式和快门速度都按照图2-33顺序显示。

图2-33　调整快门速度4

想一想:

摄像机的电子快门是如何工作的?

(四)调整光圈

1.自动光圈

需要采用自动光圈的场合很多，自动光圈系统能够根据被摄体和环境光照度的平均值自动调节光圈大小。由于光圈的自动反馈过程有一段滞后时间，因此对光线变化很快的场合，光圈的自动适应调节跟不上光线的变化，造成画面忽明忽暗的现象。尤其是在快速摇摄、快速跟摄、快速室内到室外或室外到室内的拍摄时要特别注意，可改用手动控制光圈方式。

2.手动光圈

当被摄景物在特殊光照场合，比如，明暗反差很大、背景光过强等时，将光圈设置在手动挡，根据拍摄需要调节光圈，防止曝光过度或曝光不足。

3.调节光圈

镜头光圈参考值可以在以下标准值以内设置。

0.5:调节至0.5级光圈或更大。

1.0:调节至1.0级光圈或更大。

－0.5:调节至0.5级光圈或更小。

－1.0:调节至1.0级光圈或更小。

调节光圈步骤如下。

(1)设置OPERATION(操作)菜单中自动光圈页的IRIS OVERRIDE(光圈上限)为ON(打开)。

(2)将MENU(菜单)开关设置为OFF(关闭)，寻像器中的AUTO IRIS(自动光圈)页消失。

(3)转动MENU(菜单)旋钮改变参考值，如图2-34所示。

图2-34　调节光圈(转动MENU)

打开0.5级光圈的方法:在摄像机前面逆时针转动MENU(菜单)旋钮，寻像器中光圈指示的F值的左上部出现一个方块。

打开1.0级光圈的方法:在摄像机前面逆时针转动MENU(菜单)旋钮，寻像器中光圈指示的F值的左上部出现两个方块。

缩小0.5级光圈的方法:在摄像机前面逆时针转动MENU(菜单)旋钮，寻像器中光圈指示的F值的左下部出现一个方块。

缩小1.0级光圈的方法:在摄像机前面逆时针转动MENU(菜单)旋钮，寻像器中光圈指示的F值的左下部出现两个方块。

MENU(菜单)旋钮停几秒不动就设置了光圈参考值。设置后的光圈值在摄像机关闭电源前都能保持。需要注意的是每次开机时光圈参考值都会恢复到标准值。

想一想:

使用手动光圈有哪几种常见情况?

(五)调节法兰焦距

法兰焦距也称后焦距，用F.f表示。法兰焦距是指从镜头法兰沿光轴到图像平面之间的距离。

法兰焦距调整方法如图2-35所示。

图2-35　调节法兰焦距示意图

(1)将镜头的光圈调节环设定在M(手动)的位置。

(2)转动光圈环，调整光线或用ND滤镜使光圈调整到合适的值，获得足够的亮度。常常把光圈调到最大以获得足够的亮度。

(3)将法兰焦距调节测试卡放在离镜头3米左右的地方，调整光圈环使测试卡图获得一个合适的视频电平输出。

(4)松开F.f固定钮。

(5)将ZOOM(变焦)环设置在M(手动)的位置上。

(6)转动变焦环到长焦端，使对准法兰焦距调节测试卡的图像变成特写。

(7)转动聚焦环，手动聚焦法兰焦距调节测试卡直到清晰成像。

(8)转动变焦环到广角端。

(9)转动F.f固定环，再次聚焦法兰焦距调节测试卡，以法兰焦距调节测试卡为焦点调实，注意不要移动聚焦环。

(10)重复第(6)步到第(9)步，直到法兰焦距调节测试卡图像从长焦变焦到广角的过程中都能完成聚焦。调节后拧紧。

(11)调节后拧紧F.f固定钮的螺丝。

需要重新调整法兰焦距的情况是:

(1)第一次安装镜头;

(2)更换镜头后;

(3)摄像变焦过程中，从长焦到广角的连续变焦过程中焦点不能保持连续清晰。

讨论:

选择广播级、专业级和家用级摄像机分别手动调整各自光圈和速度，并比较操作性。

三、常见功能调试

(一)设置音频电平

设置自动音频电平的方法和步骤如图2-36、图2-37所示。

图2-36　调节音频电平示意图

图2-37　调节音频电平数据示意图

设置AUDIO SELECT(CH1/CH2)(音频通道选择通道1/通道2)为AUTO，则自动调节要录制在声道1和声道2的音频输入电平。

设置手动调节来自AUDIO IN CH1/CH2(音频输入通道1/通道2)接口的音频输入电平。

(1)选择要录音的声道。

(2)将在第(1)步中选择的声道所对应的AUDIO SELECT(CH1/CH2)(音频通道选择通道1/通道2)开关设置为MANUAL(手动)。

(3)调节摄像机机身侧面的AUDIO LEVEL(音频电平)控制钮和摄像机机身前面的AUDIO LEVEL(音频电平)钮，使对正常输入音量音频电平仪表显示达到－20 dB。

如果顶部的0 dB亮，则输入音频太高。如果从顶部数第二个方块亮了则表示没有问题。

想一想:

机身上的音频调整在现场录音时有哪些作用?

(二)设置时间码

时间码设置范围从00:00:00:00到23:59:59:24(小时:分钟:秒:帧)。

设置时间码(见图2-38)的方法如下。

图2-38　设置时间码示意图

(1)按LCD监视器上的DISP SET(显示设置)键显示STATUS(状态)屏幕。

(2)按LCD监视器上的DISPLAY(显示)键在计数器显示区显示TC时间码。

(3)设置PRESET/REGEN/CLOCK开关为PRESET(预设)。

(4)设置F-RUN(自由运行)/SET/R-RUN(录制运行)开关为SET(设置)。

(5)用箭头键设置最右边第一个数字的时间码值。

如果要将时间码复位成00:00:00:00，按LCD监视器上的RESET(复位)键。

(6)将F-RUN/SET/R-RUN开关设置成需要的时间码计数工作模式。

F-RUN:自由运行。时间码发生器保持运行。

R-RUN:录制运行。时间码只有在录制时运行计数。

(三)设置用户比特

通过设置用户比特，可以录制用户信息，如日期、时间或时间码及磁轨上的场景号。

设置用户比特(见图2-39)步骤如下。

图2-39　设置用户比特示意图

(1)按LCD监视器上的DISP SET(显示设置)显示STATUS(状态)。

(2)按LCD监视器上的DISPLAY(显示)键使计数器显示区显示U-BIT。

(3)将F-RUN(自由运行)/SET/R-RUN(录制运行)开关设置为SET(设置)，最左边的第一个闪烁。

(4)用箭头键设置包含最右边的数字的时间码。十六进制数字A到F显示为大写的A到F。按LCD监视器上的RESET(复位)键，将用户比特数据复位成00:00:00:00。

(5)将F-RUN(自由运行)/SET/R-RUN(录制运行)开关设置为需要的时间码发生器的工作模式。

想一想:

时间码、用户比特设置的主要作用是什么?

(四)设置皮肤细节校正

索尼DSR600PL摄像机提供皮肤细节校正功能，可以调节规定的一种皮肤色调以上的颜色，使拍摄对象的肤色还原更符合拍摄的需要。

(1)将PAINT(描绘)菜单SKIN DETAIL(皮肤细节)项目中的SKIN AREA IND(皮肤区域)设置为ON。

(2)设置PAINT菜单SKIN DETAIL(皮肤细节)项目中的SKIN DETAIL，在寻像器中出现区域探测光标。

(3)将区域检测光标放在目标上，然后执行SKIN DETECT(皮肤探测)，这样可以看见用斑马纹显示的指定校正区域。

(4)改变SKIN DETECT(皮肤探测)项目的SKIN DETAIL LVL(皮肤细节指标)的校正值到需要的指标数值。

(5)设置完成时，将改变SKIN DETAIL(皮肤细节)项目中的SKIN AREAIND(皮肤区域)。

本节实训:

练习索尼DSR600PL摄像机(或其他与之性能相近的摄像机)的光圈、速度、白平衡、黑平衡、滤色镜、音频、时间码、用户比特等的调整。
