第一节　摄像机的主要部件

摄像机的主要部件主要有机身、镜头、寻像器等。现用索尼DSR600PL摄像机为例作如下介绍。

一、摄像机机身调试

机身的调式主要有前部功能、后部功能、音频、寻像器显示、LCD显示调整等。

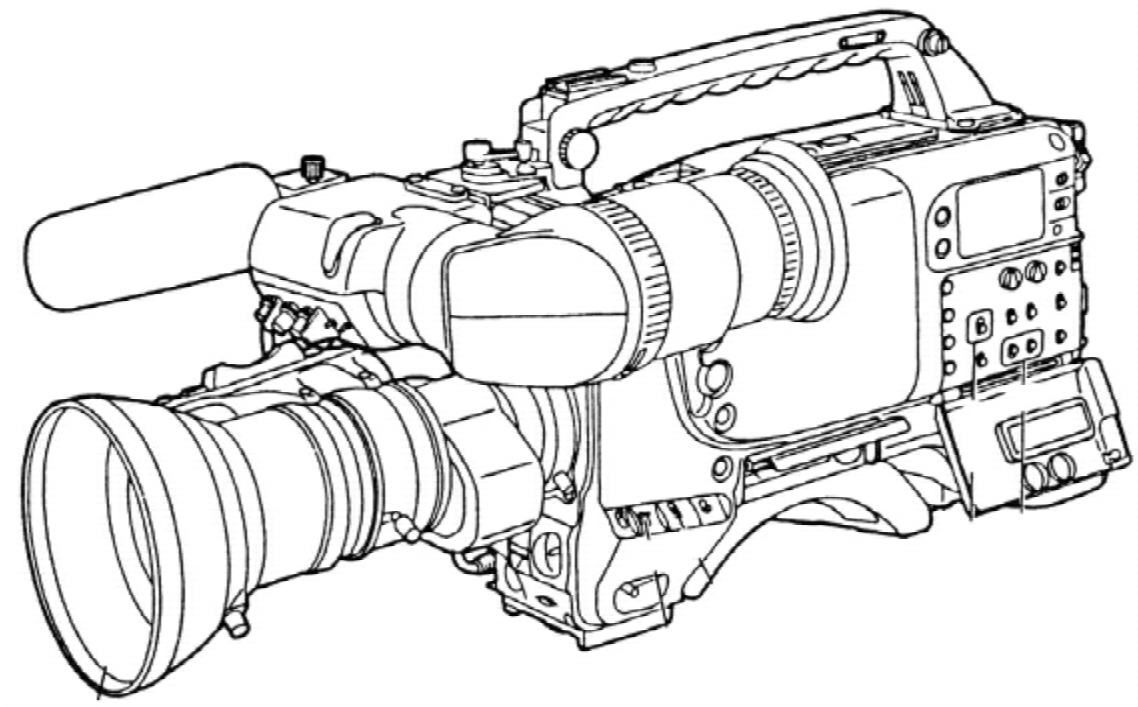

摄像机全图如图2-1所示。

图2-1　摄像机全图

(一)索尼DSR600PL摄像机的前部正面部件位置及功能

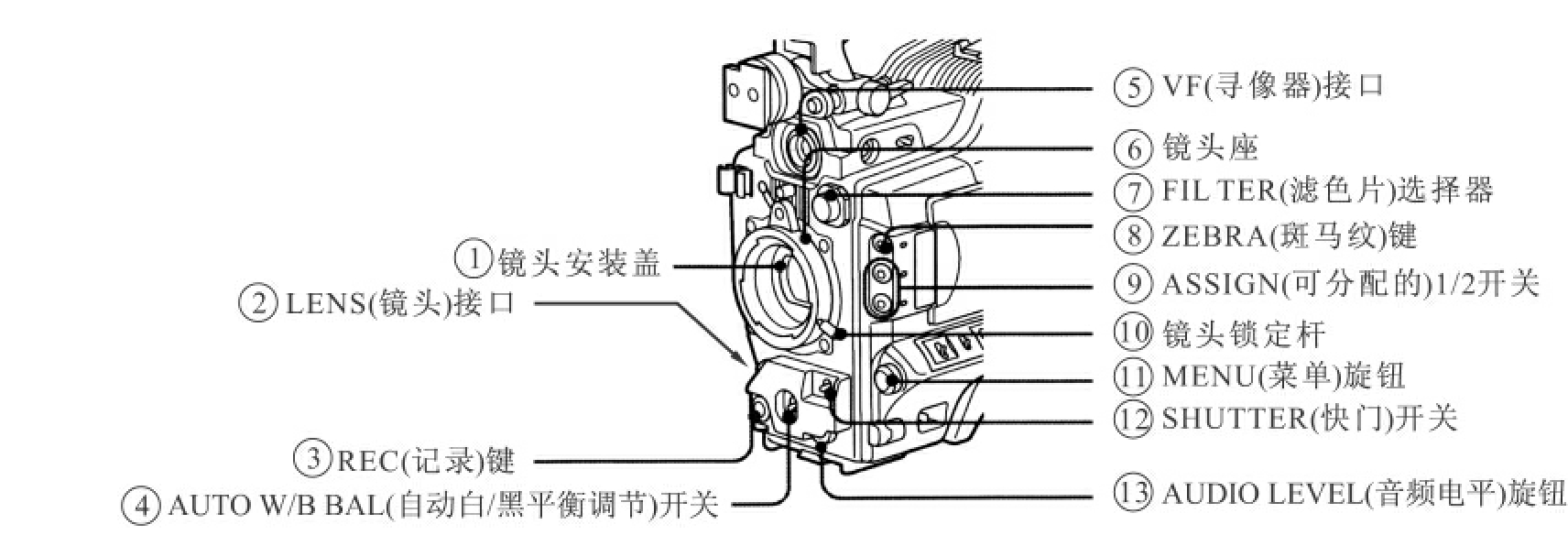

摄像机的前部正面部件位置如图2-2所示。

图2-2　部件位置与功能的正视图

1.镜头安装盖

通过向上按镜头锁定杆来卸下镜头安装盖。当没有安装镜头时，安装上此盖，防止灰尘进入。

2.LENS(镜头)接口(12芯)

通过LENS接口连接镜头电缆。

3.REC(记录)键

按下REC键开始录像，再按一次则停止录像。其作用与镜头上的VTR按钮的作用相同。

可以从MAINTENANCE(维护)菜单的VTR MODE(VTR录像模式)上选择视频信号的记录格式DVCAM或者DV-SP格式。

4.AUTO W/B BAL(自动白平衡/黑平衡调节)开关

AUTO W/B BAL开关用来激活白平衡和黑平衡自动调节功能。

WHT:自动调节白平衡。如果白平衡开关被设置为A或B，白平衡设置就会被存储在相应的内存中。

BLK:自动调节黑设置和黑平衡。

5.VF(寻像器)接口(20芯)

通过VF接口连接厂商所提供的寻像器，寻像器的型号DXF—801。

6.镜头座

镜头座用来安装镜头。

7.FILTER(滤色片)选择器

通过FILTER选择器选择摄像机内机所配备的滤色片中最合适的滤色片与现场照明的光源相匹配。

8.ZEBRA(斑马纹)键

按ZEBRA键在寻像器中显示斑马纹，用于检查画面的高光部位是否有溢出现象。斑马纹的显示区域可在操作菜单上设置，由出厂时的70%的图像区显示改为100%图像显示区。

9.ASSIGN(可分配的)1/2开关

可在OPERATION(操作)菜单中的FUNCTION1(功能)中对ASSIGN1～4进行指定功能设置。

10.镜头锁定杆

通过转动镜头锁定杆转动镜头座环，将插入镜头座的镜头锁定在镜头座环上。

11.MENU(菜单)旋钮

通过MENU旋钮改变菜单页数或菜单之间的设置。

12.SHUTTER(快门)开关

使用电子快门时设置为ON(打开)。当操作此开关时，新设置就会在设置改变/调节过程中信息显示区内停留大约3秒钟。

13.AUDIO LEVER(音频电平)旋钮

通过AUDIO LEVER旋钮手动调节通道1的音频输入电平。

想一想:

摄像机上滤色镜有哪些主要功能?如何选择滤色镜?

(二)索尼DSR600PL摄像机的机身右视图部件位置及功能

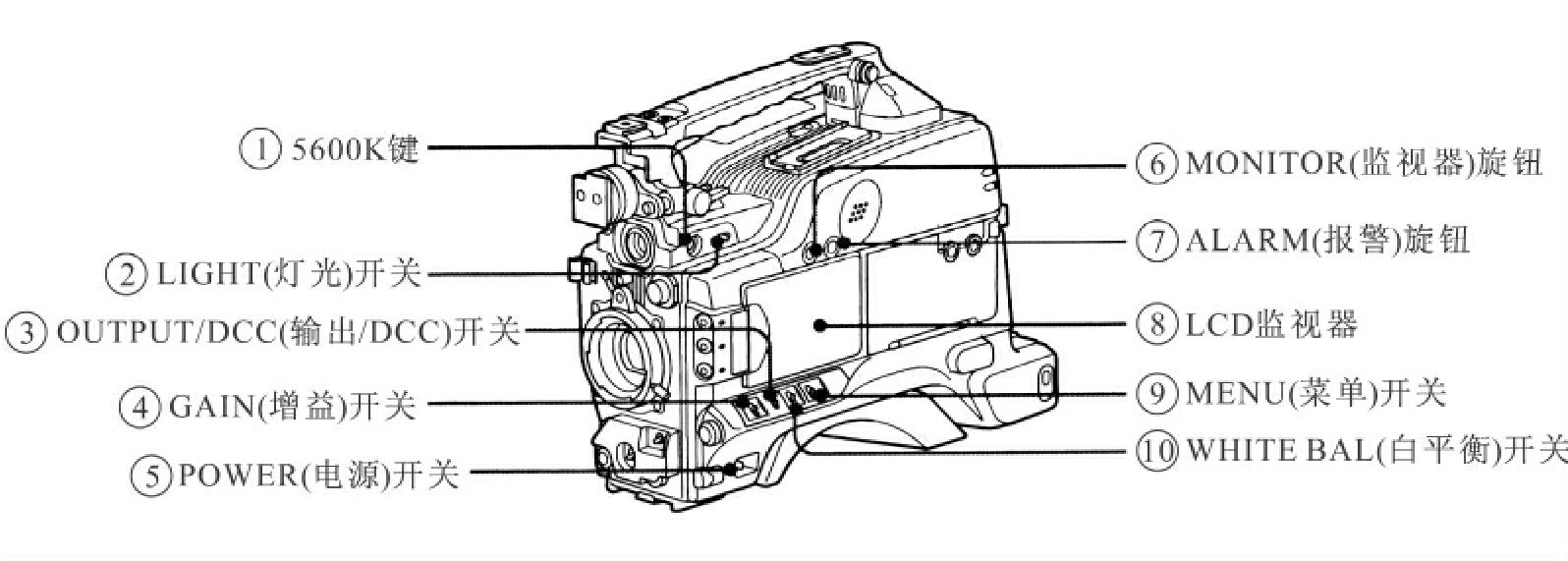

摄像机的机身右视图部件位置如图2-3所示。

图2-3　部件位置与功能的右视图

1.5600 K键

按5600 K键(变亮)时，拍摄的标准色温切换到5600 K。白天在室外拍摄或接近日光色温的照明下拍摄时使用。

2.LIGHT(灯光)开关

AUTO(自动)模式:如果视频灯的开关在打开的位置，当摄像机记录拍摄时自动打开视频灯。

MAN(手动)模式:允许使用视频灯上的手动开关方式打开或关闭视频灯。

3.OUTPUT/DCC(输出信号/动态对比度控制)开关

按OUTPUT/DCC开关使输出到VTR、寻像器和视频监视器的视频信号在以下两种信号之间切换。

BARS:输出彩条信号。

CAM:输出摄像机的视频信号。

4.GAIN(增益)开关

此功能用于适应拍摄现场的光照条件。增益开关有H(高)、M(中)、L(低)三挡，在菜单上可选择。

5.POWER(电源)开关

此开关用来打开和关闭主电源。

6.MONITOR(监视器音量调节)旋钮

按MONITOR旋钮控制除由内置扬声器或耳机输出的告警音外的声音音量。当调节到最低音量时则音频输出静音。

7.ALARM(告警音量调节)旋钮

通过ALARM旋钮控制通过内置扬声器或耳机输出的告警音量。当调节到最低音量时则告警音为静音。

8.LCD监视器

LCD监视器显示与VTR有关的告警、电池电量、音量、时间数据等。

9.MENU(菜单)开关

当开关拨到ON(打开)时，显示USER(使用)菜单。

当开关拨到STATUS(状态)时，显示摄像机当前设置的状态。

10.WHITE BAL(白平衡)开关

PRST:调节色温到预设的值。

A或B:若AUTO W/B BAL开关推到WHT，则根据滤色片选择器当前的位置，自动调节白平衡调节的值存储到存储器A或者存储器B上。

B(ATW):自动跟踪白平衡，被摄图像的白平衡根据不同的光照条件自动调节。如果此开关设置为B，并且操作菜单上的FUNCTION(功能)第2页上的WHITE SWITCH〈B〉设置为ATW(自动跟踪白平衡)，则ATW被激活。

想一想:

什么是自动白平衡?选择该按钮时有几种常见照明情况?

(三)索尼DSR600PL摄像机的机身后部部件位置及功能

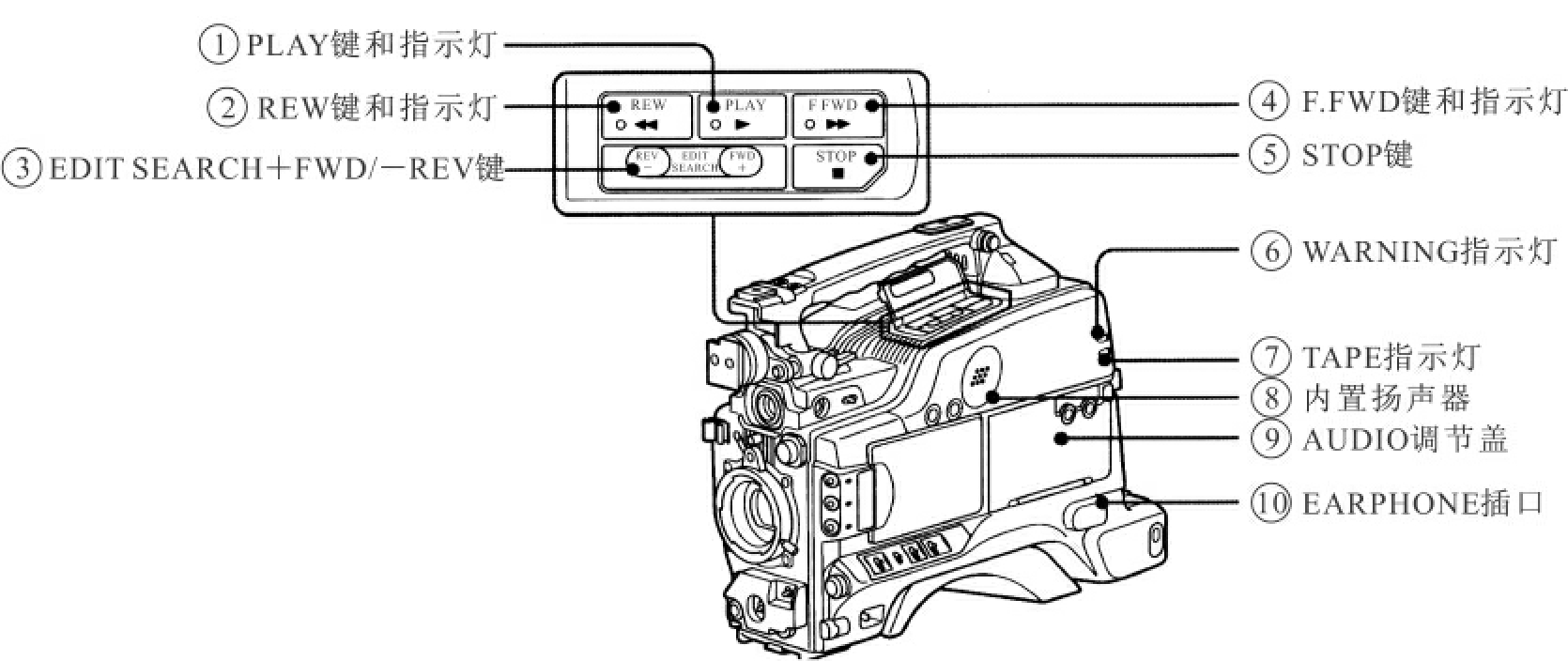

摄像机的机身后部部件位置如图2-4所示。

图2-4　部件位置与功能的后部

1.PLAY键和指示灯

按PLAY键后用寻像器或LCD监视器观看重放的画面，此时指示灯亮，再按此键则重放暂停，显示的是静止画面，此时指示灯闪烁。

2.REW键和指示灯

按REW键时倒带，此时指示灯亮。

3.EDIT SEARCH+FWD/.REV键(编辑搜索快进/倒带)

在录像暂停或停止模式时，按此键可以快速寻找下一个录制的起始点。在重放中按这些键则可进行搜索，按下键并立即松开时可以逐帧检查画面。如果松开这些键后3秒钟不操作摄像机，则摄像机在你操作松开键后进入REC待机状态。

4.F.FWD键和指示灯

按F.FWD键使磁带快进，此时指示灯亮。

5.STOP键

按STOP键磁带停止重放、倒带或快进。

6.WARNING(告警)指示灯

VTR部分出现异常时WARNING指示灯亮或闪烁。

7.TAPE(磁带)指示灯

TAPE指示灯的几种点亮方式表示:

持续亮，表示摄像机内装有磁带;

闪烁，表示在摄像机装磁带或退出磁带时所显示的状态;

不亮，表示摄像机内没有装入磁带。

8.内置扬声器

扬声器用于在摄录时监听输入信号的音频，在重放时播放声音，还可以发出告警指示以加强告警效果。

9.AUDIO(音频)调节盖

将AUDIO调节盖打开露出音频设置开关可进行音频调节。

10.EARPHONE插口(单声道)

在EARPHONE插口插入耳机，可在摄录时监听输入信号的声音及重放时播放声音。

当有警报指示时可以通过耳机听到告警声音。

将耳机插入此口则自动切断内置扬声器的声音。

(四)索尼DSR600PL摄像机的机身左上部部件位置及功能(前部)

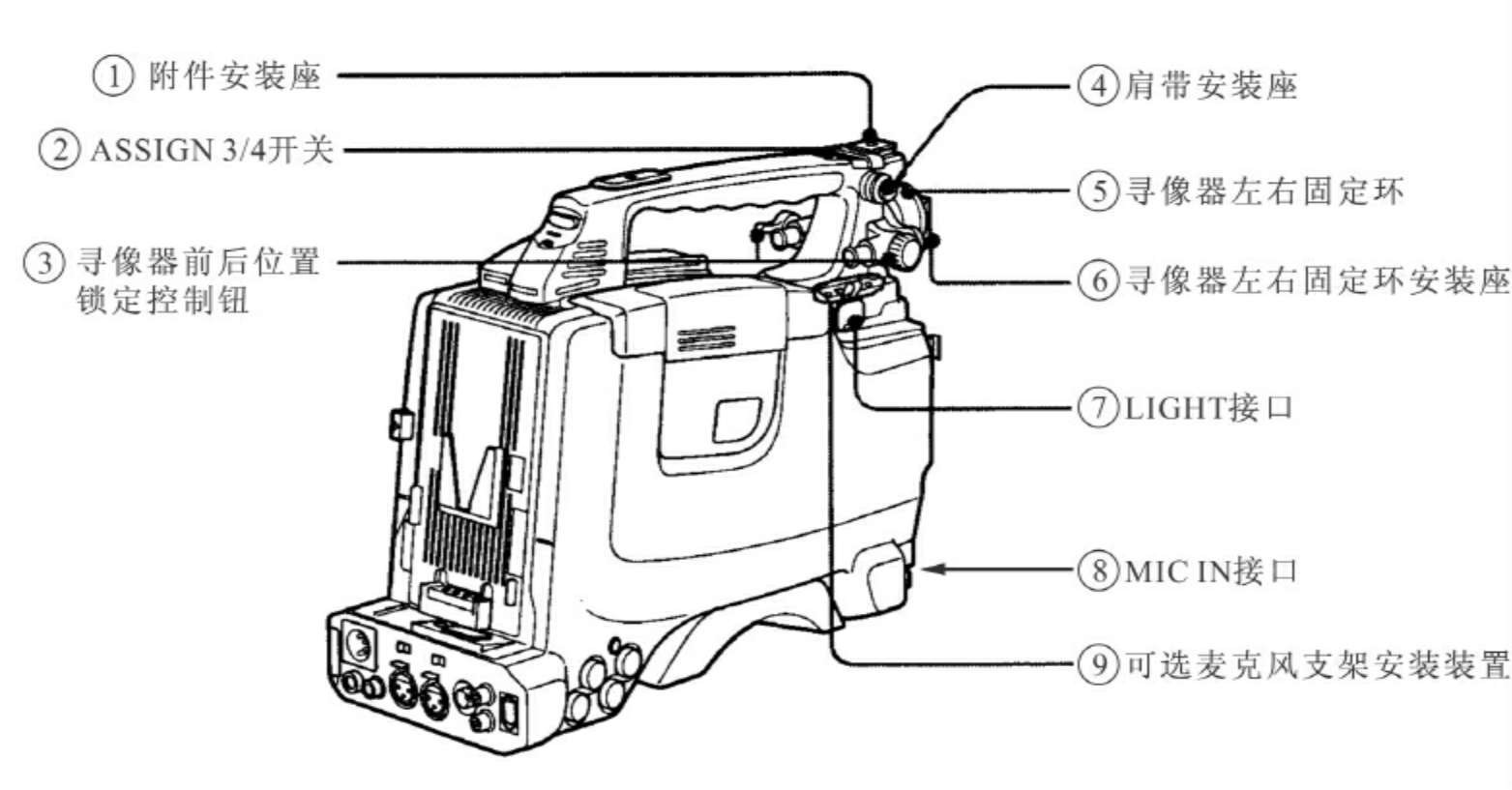

摄像机的机身左上部部件位置，如图2-5所示。

图2-5　部件位置与功能的左上视图(前部)

1.附件安装座

附件安装座用来安装附件，如摄像灯等。

2.ASSIGN 3/4开关

可在OPERATON(操作)菜单中的FUNCTION1(功能)中选择指定需要的功能。

3.寻像器前后位置锁定控制钮

松开或锁紧锁定控制钮以调节寻像器前后的位置。

4.肩带安装座

肩带安装座用来安装摄像机的肩带。

5.寻像器左右固定环

松开或锁紧固定环以调节寻像器的左右位置。

6.寻像器安装座

寻像器安装座用来安装寻像器。

7.LIGHT(摄像灯)接口(2芯，凹型)

LIGHT接口外接功耗可达50瓦的摄像灯。

8.MIC IN(麦克风输入，+48 V)接口(XLR型3芯，凹型)

将提供的麦克风连接到此接口。除提供的麦克风外还可以再接一个麦克风，并且可在外部设备提供电源的情况下工作。通过此接口提供的电源是+48 V。

9.可选麦克风支架安装装置

可选麦克风支架安装装置用来安装可选择的麦克风支架。

(五)索尼DSR600PL摄像机的机身左上部部件位置及功能(后部)

摄像机的机身左上部部件位置，如图2-6所示。

图2-6　部件位置与功能的左上视图(后部)

1.大型寻像器的安装座

此安装座用来安装可选的电子寻像器。

2.GENLOCK IN接口(同步锁相输入，BNC型)

当使用两台或两台以上摄像机时，插入此接口摄像机被同步锁相或时间码被外部设备同步时输入一个参考信号。

3.MONITOR OUT(监视器输出)接口

插入此接口用于输出视频监视器的复合视频信号。根据菜单设置、菜单、时间码和拍摄数据可叠加在监视器的图像上。

4.EJECT开关和走带指示灯(在磁带仓盖内)

指示灯的点亮方式表示:

持续亮，表示摄像机内装有磁带;

闪烁，表示安装磁带或弹出磁带时所显示的状态;

不亮，表示摄像机内没有磁带。

5.磁带仓盖

滑动摄像机顶部的OPEN(打来)滑杆打开磁带仓盖。

6.肩垫

抬起肩垫锁定杆可以前后移动肩垫。可以保证摄像机在肩扛拍摄时达到最佳的平衡。

7.TC IN(时间码输入)接口(BNC型)

要使本摄像机的时间码与外部时间码同步。用此接口连接摄像机到有参考时间码的外部设备。

8.TC OUT(时间码输出)接口(BNC型)

要使VTR录像机的时间码与摄像机的时间码同步，将摄像机连接到外部VTR录像机的参考时间码输入接口。

(六)索尼DSR600PL摄像机的机身后部正向部件位置及功能

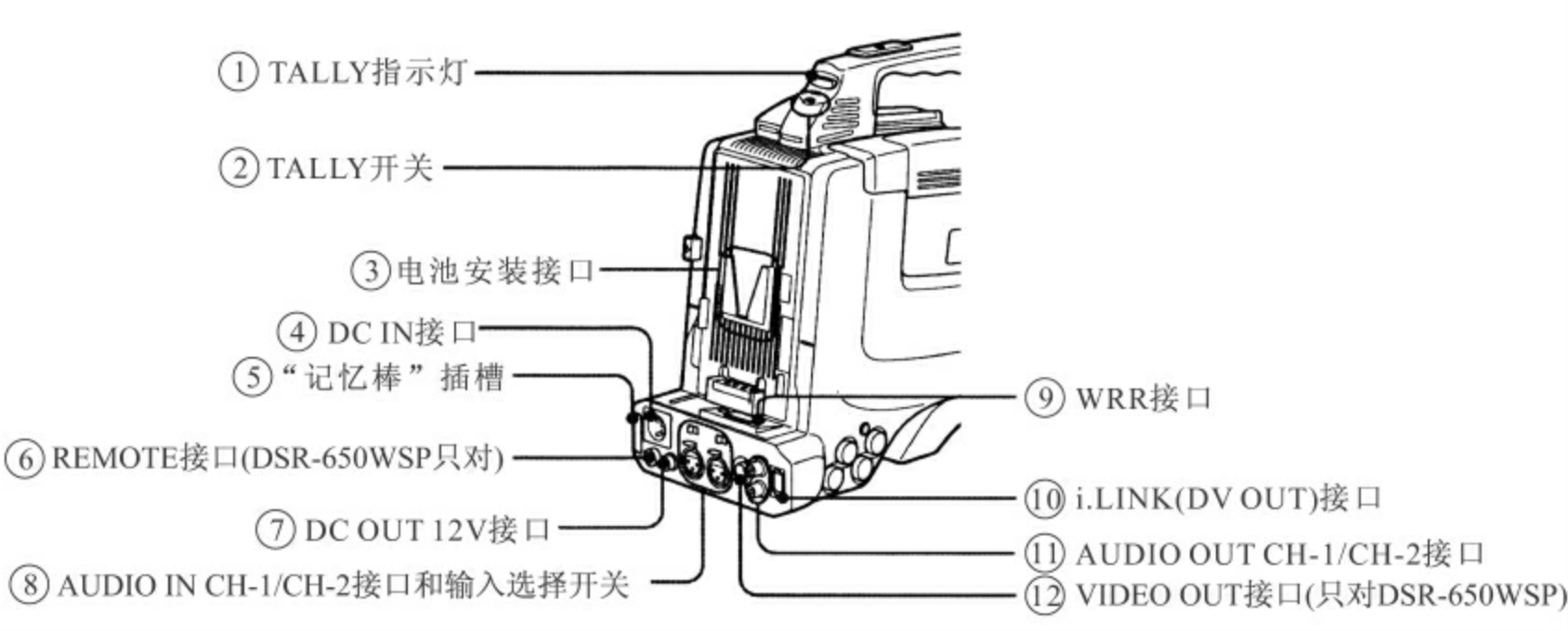

摄像机的机身后部正向部件位置，如图2-7所示。

图2-7　部件位置与功能的后视图

1.TALLY(后部)指示灯(红色)

在摄像机录制过程中TALLY指示灯会发亮。如果TALLY开关设置在OFF(关闭)的位置则指示灯不发亮。

2.TALLY开关

将TALLY开关设在ON的位置，可以打开TALLY指示灯的功能。

3.电池安装接口

安装BP-GL65/GL95/L60S电池组，如果安装AC-DN10AC交流适配器就可以用交流电操作摄像机。

4.DC IN(DC直电源输入)接口(XLR 4芯，公)

使用交流电操作摄像机时，需要选购件带有直流输出电缆的AC—550交流电源适配器。将适配器的一端连接线插入此接口，即可使用。

5.记忆棒插槽

在记忆棒插槽处插入一个记忆棒。当记忆棒在读写时，记忆棒访问指示灯亮。注意不要在记忆棒指示灯亮时取出记忆棒，这样可能会导致数据丢失。

6.REMOTE(遥控)接口(8芯)

REMOTE接口仅适用于索尼DSR—650WSP型摄像机。

7.DC OUT(直流电输出)接口(4芯，母)

DC OUT接口向WRR—861/862 UHF合成调谐器(选件)供电。注意不要连接除合成调谐器以外的任何设备。

8.AUDIO IN CH-1/CH-2(音频输入声道1和2接口XLR3芯，母)和输入选择开关

连接其他音频设备或外部话筒。根据话筒或设备的情况，对输入选择开关进行如下设置:

MIC+48V ON(右边位置)，连接到48 V的话筒;

MIC(中间位置)，连接除48 V外的任何话筒;

LINE(左边)，连接外部音频信号源，如立体声放大器。

9.WRR(合成调谐器)接口(7芯)

使用无线麦克风系统时，在CA—WR855摄像机转接器中，插入WRR—855 UHF合成调谐器。

10.(i.LINK)DV OUT接口(6芯，适合IEEE 1394)

用i.LINK电缆(DV电缆)，连接到支持DV格式的设备或计算机系统，采集数据。

11.AUDIO OUT CH-1/CH-2(音频输出声道1/2)接口(耳机插孔)

这些接口输出已经录制或重放的声音，连接到立体声放大器或监视器的音频输入接口。

12.VIDEO OUT接口(BNC型，仅适用于索尼DSR—650WSP型摄像机)

(七)索尼DSR—600WSP型摄像机机身，AUDIO音频调节盖下的操作面板

音频调节盖下的操作面板，如图2-8所示。

图2-8　音频调节盖下的操作面板

1.MONITOR OUT(监视器输出)CHARACTER(特征)开关

此开关功能是选择监视器输出中的叠加文本信息。

2.MONITOR SELECT(音频监听选择)开关

此开关用来选择通过内置扬声器或耳机输出的音频。

CH-1:声道1音频。

MIX:混合音频(声道1和声道2)。

CH-2:声道2音频。(www.daowen.com)

3.PRESET/REGEN(设置/重建)/CLOCK开关

此开关功能是选择是否设置新的时间码或利用已有的时间码。

PRESET:录制新的时间码。

REGEN:用磁带上已经录制的时间码录制连续的时间码。

CLOCK:录制与内部时钟同步的时间码。

4.锂电池仓

用来安装CR2032型号锂电池。

5.方向键

设置时间码和用户比特。向左或向右推方向键使要改的数字闪烁。向上推键增加闪烁的数字值，向下推则减少数字值。

6.AUDIO LEVEL(CH-1/CH-2)(声道1/2录制音量)控制钮

如果音频通过AUDIO IN CH-1/CH-2接口输入，则当AUDIO SELECT(CH-1/CH-2)开关设置为MANUAL时此钮调节声道1和声道2的音量。

7.F-RUN/SET/R-RUN(自由运行/设置/录制运行)开关

此开关的功能是选择内部时间码发生器的工作模式。工作模式根据开关位置设置如下。

F-RUN:无论VRT的工作状态如何，时间码保持前进。

SET:设置时间码或用户比特。

R-RUN:时间码值只在录制时前进。用此设置使磁带上的时间码连续。

8.AUDIO SELECT CH-1/CH-2(声道1/2调节方式选择)开关

此开关的功能是选择声道1和声道2的音量调节方式。

AUTO:自动调节。

MANUAL:手动调节。

9.AUDIO IN(CH-1/CH-2)1/2输入选择开关

此开关的功能是选择录制到声道1和声道2的音频输入信号。音频输入根据开关的位置按如下选择输入源。

FRONT:连接到MIC IN(+48 V)接口的麦克风。

WRR:A WRR-855 UHF合成调谐器。

REAR:连接到AUDIO IN CH-1/CH-2接口的音频设备。

10.REC TRIGGER(外部VTR触发器)开关

设置摄像机上的REC键功能或当有外部的VTR连接到(i.LINK)DV OUT接口时镜头上的VTR键功能。

PARALLE:同时操作内外的VTR。

INT ONLY:只操作内部VTR，外部VTR操作在本机进行。

EXT ONLY:只操作外部VTR。

11.FRONT MIC LOW CUT(前话筒低频截止)开关

设置为ON在麦克风电路中插入高通滤色片，减少风噪。正常情况下开关位于OFF位置。

(八)索尼DSR—600WSP型摄像机的DXF-801寻像器部件及功能

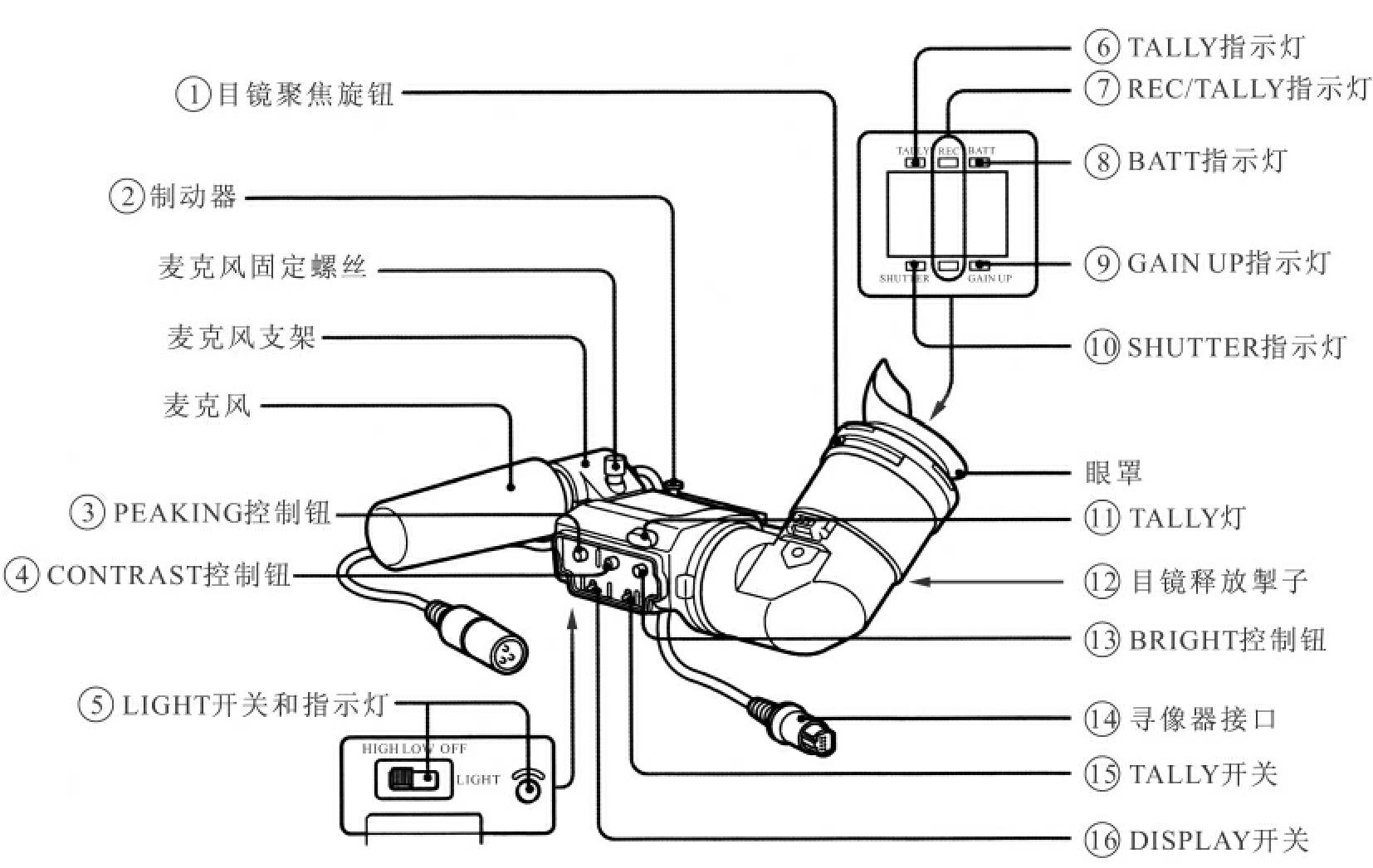

寻像器如图2-9所示。

图2-9　801寻像器

1.目镜聚焦旋钮

调节寻像器的旋钮使之与摄像师的视力相适应。

2.制动器

拆卸寻像器时要将制动器抬起。

3.PEAKING(峰值)控制钮

此控制钮用来调节寻像器内图像的锐度。

4.CONTRAST(对比度)

此按钮用来调节控制寻像器内图像的对比度。

5.LIGHT(摄像灯)开关和指示灯

摄像灯点亮后，通过此开关控制摄像灯的亮度。

HIGH:高亮。

LOW:低亮。

OFF:关闭摄像灯。

6.TALLY指示灯(绿色)

当摄像机设置在间隔录像模式时闪烁。在间隔模式录制时此灯的闪烁更快。

7.REC/TALLY(录制/通话)指示灯(红色)

此指示灯的功能有两种。一是当按下摄像机的REC键和镜头上的VTR(录像机)键后，此指示灯开始点亮，并在录制时持续点亮。二是在录制过程中有故障时的指示功能。

8.BATT(电池)指示灯(红色)

当摄像机电池下降到一定程度时，此指示灯告警。

9.GAIN UP(增益)指示灯(橙色)

当使用增益为3 dB及3 dB以上时，此指示灯亮。

10.SHUTTER(速度)指示灯(红色)

打开SHUTTER开关为ON时，此指示灯亮。

11.TALLY(通话)灯

当TALLY开关在ON的位置时，此灯的工作方式和REC/TALLY的方式相同。

12.目镜释放掣子

如果直接观看寻像器的屏幕，按这个掣子，折起目镜。

13.BRIGHT(亮度)控制钮

此按钮用来调节控制寻像器图像的亮度。

14.寻像器接口(20芯)

寻像器接口是用于连接VF(寻像器)。

15.TALLY(通话)开关

将此开关设在ON的位置，使用TALLY灯。

16.DISPLAY(显示)开关

如果要去掉寻像器和MONITOR OUT(监视器输出)上的字符数据，将此开关设置成OFF即可(关闭)。

二、寻像器显示屏幕上的状态显示

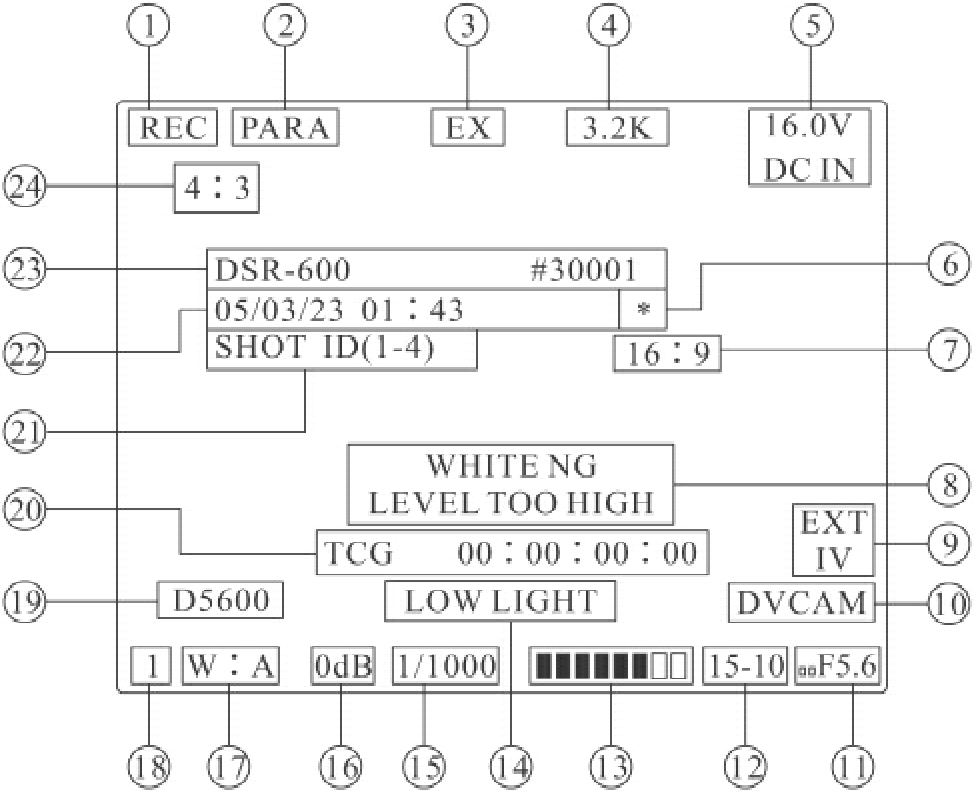

寻像器屏幕不仅显示视频图像，还表示摄像机的设置和工作状态的字符及一个中心标记和一个安全区域标记等。寻像器状态显示面板如图2-10所示。

图2-10　寻像器状态显示面板

寻像器上状态显示的信息如下。

1.VTR(寻像器)拍摄操作指示灯

REC1:连接到内部的VTR(录像机)开始录制。

REC2:连接到(i.LINK)DV OUT接口的外部VTR开始工作。

RE:连接到(i.LINK)DV OUT接口的内部外部VTR同时开始工作。

2.触发器模式

PARA:同时操作内外VTR。

INT:只操作内部VTR，外部VTR操作在本机进行。

EXT:只操作外部VTR。

3.镜头延伸器

使用带有延伸器的镜头时寻像器显示“EX”。

4.色温

显示当前选择使用的色温。

5.DC IN/电池电压/剩余电量

当使用外接电池供电时寻像器显示DC IN。

显示安装的外部电池组或者内部电池的剩余电量和电压。

当剩余电池电量减少到40%之前，寻像器中显示的电量分别是MAX(最大)、90%、80%、…、40%。剩余电量以10%的幅度递减。

当剩余电池电量低于40%，电量指示始终显示。

当剩余电池电量低于10%，电量指示闪烁，如果剩余电池电量再减少，显示“LOW(低)”并闪烁。

6.*(星号指示灯)

显示彩条并和彩条一起被录制时星号指示灯闪烁。

7.16∶9模式录像指示灯

显示以16∶9模式录像。此指示与彩条一起被录制(仅用于DSR—650WSP)。

8.设置改变和调节进度信息显示区

可以限制或禁止关于摄像机设置变更或调节进度，以及设置显示模式的结果和变更的详细信息。摄像机的个人用户菜单形式，保护个人设置不被变更。

9.EXT/IV指示灯

安装了CBK—SC01模拟复合输入板输入外部复合信号时显示(仅用于DSR—650WSP)。当使用摄像机录制外部模拟视频信号时，此指示灯亮。

10.录像格式

显示当前的录像格式。

11.光圈设置/自动光圈补偿

显示当前录制时使用的镜头光圈数据F值。

自动光圈补偿还可以分别出现在上部和下部的两个方形显示。

12.剩余磁带容量

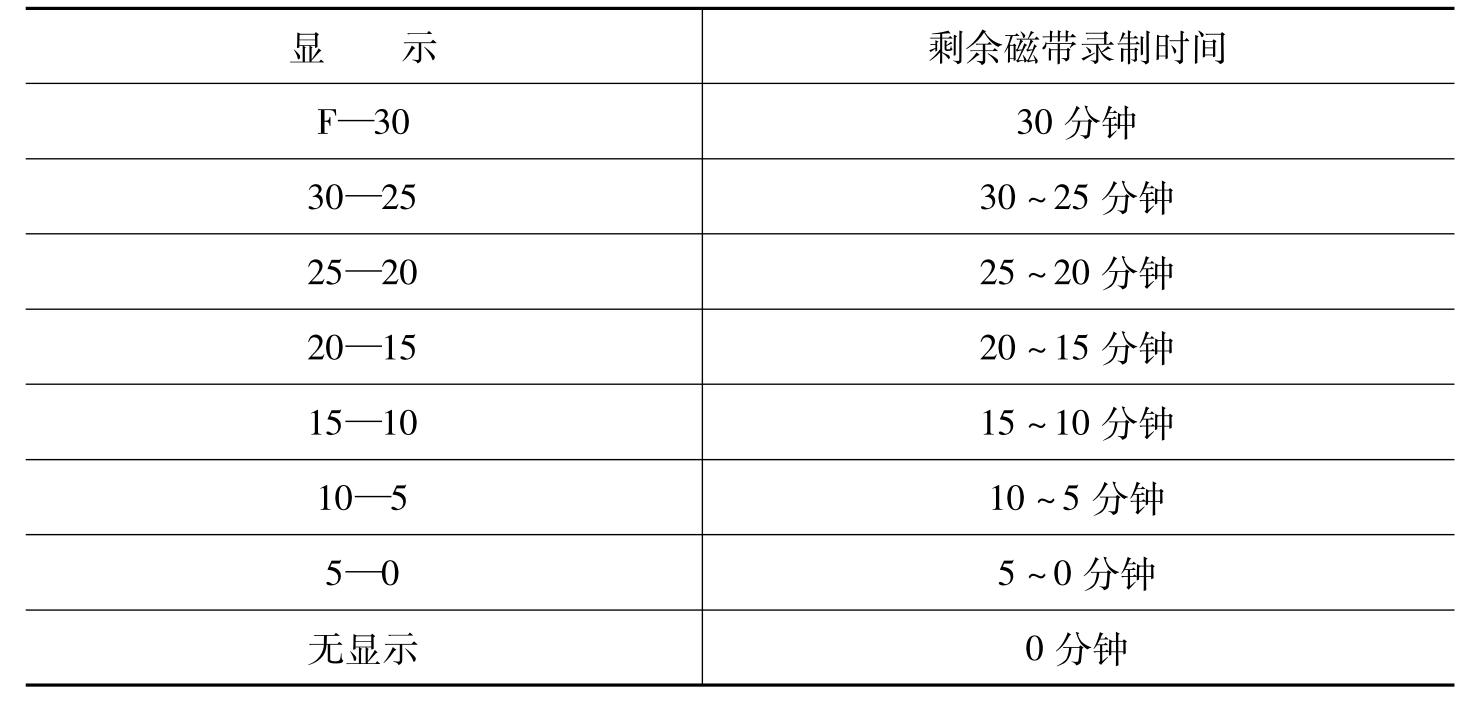

以分钟为单位显示摄像机中的剩余磁带录制时间，见表2-1所示。

表2-1　磁带容量指示

13.音频电平

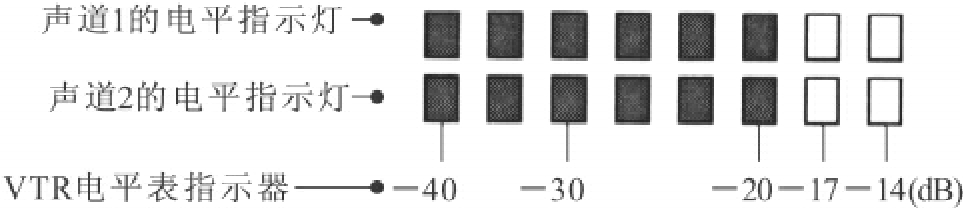

显示声道1和声道2的电平。所示电平表显示的是1 kHz正弦波输入时的音频电平(图2-11)。

图2-11　音频电平指示

14.操作/错误信息显示区

INTERVAL(间隔):表示摄像机设置在间隔录像模式。

LOWLIGHT(低照度):根据设置出现，表示被摄物体的亮度不够。

15.快门速度

显示快门速度和快门模式。有几种不同模式下的快门速度显示。但是如果SHUTTER(快门)开关设置为OFF(关闭)时，则不显示信息。

16.增益

显示由GAIN(增益)设置的视频放大器的增益。

17.白平衡存储区

显示当前选择的白平衡自动调节存储器。

A:当WHITA BAL(白平衡)开关设置为A存储器时显示。

B:当WHITA BAL(白平衡)开关设置为B存储器时显示。

P:当WHITA BAL(白平衡)开关设置为PRST(预设)或当RM—B150上的预设键按下时显示。

T:使用ATW(自动跟踪白平衡)时显示。

18.滤色片

显示当前选择的滤色片的类型。

19.5600指示灯

当电子色温滤色片功能打开时此指示灯出现。

20.时间码

显示已经录制/重放的时间、时间码、用户比特或DISPLAY(显示)开关选择的其他信息。

21.ID号

指示显示彩条时从ID1到ID4选择的ID号。ID号与彩条一起被录制。

22.日期和时间

显示彩条时出现的录像的时间和日期，和彩条一起被录制。

23.型号名称和序列号

显示彩条时出现的摄像机的型号名称及摄像机的序列号，和彩条一起被录制。

24.16∶9/4∶3模式

显示当前选择的屏幕纵横比，16∶9(仅对DSP—650WP)或是4∶3。

三、LED监视器上的显示状态

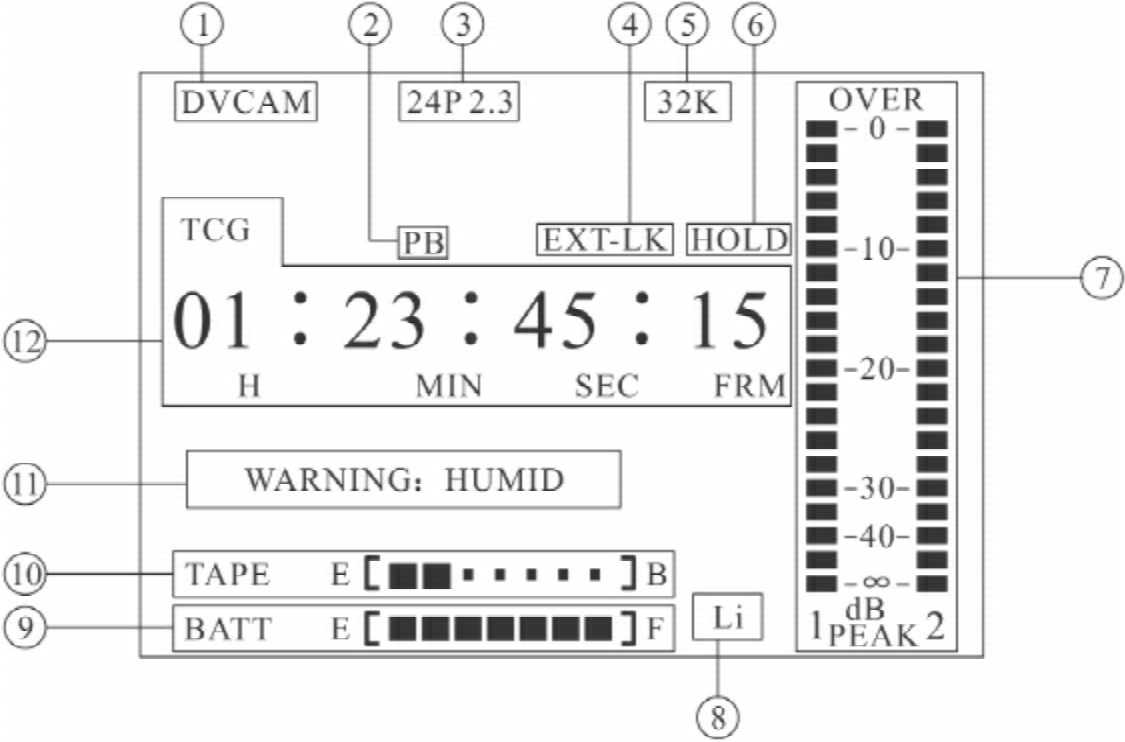

监视器显示状态，如图2-12所示。

图2-12　监视器显示状态

当用DISP SET(显示设置)键将LCD监视器的显示设置成，STATUS(状态)出现以下显示。

1.视频格式

显示当前录制或重放的图像的视频格式。

DVCAM:视频格式设置为DVCAM格式。

DV-SP:视频格式设置为DV-SP格式。

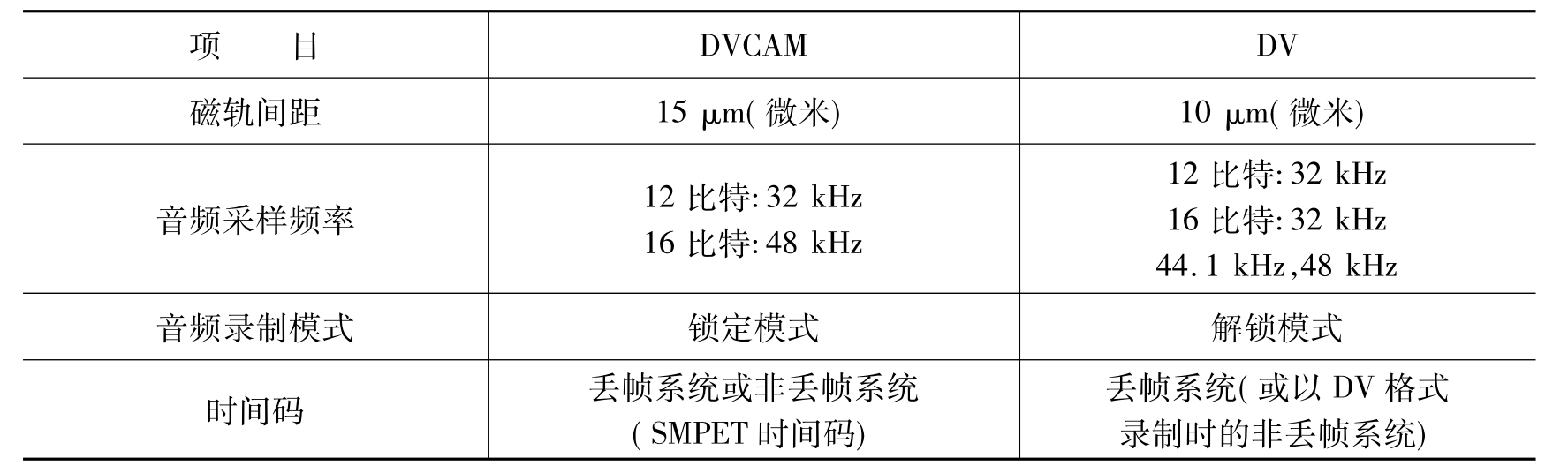

DVCAM与DV格式的区别(见表2-2)。

表2-2　DVCAM格式与DV格式的区别

2.重放指示灯

重放图像时重放指示灯显现。

3.摄像机扫描模式指示灯

显示当前录制或重放的图像的摄像机扫描模式。

50i:50场/秒隔行扫描。

25P:25帧/秒逐行扫描。

当播放不是由本机拍摄的图像时，指示灯不显示。

4.外同步指示灯

显示表示内部时间码器被锁定，作为输入到TC IN(时间码输入)接口的外部信号。

5.音频格式

显示当前录制或重放的图像的音频格式。

32 K:12比特Fs32 K(4声道模式)

44.1 K:16比特Fs44.1 K(2声道模式)

48 K:16比特Fs48 K(2声道模式)

注意摄像机不能以16比特Fs32 K和16比特Fs44.1 K格式录制。

6.暂停指示灯

当内部时间码发生器停止工作时，暂停指示灯亮。

7.音频电平指示灯

显示声道1和声道2的音频录制或重放时的电平值。

8.备用锂电池告警CR2032

当摄像机内部备用的锂电池(CR2032)出现低电压时，提示立即更换备用锂电池。

9.电池电量指示灯

10.剩余磁带指示灯

11.告警指示灯

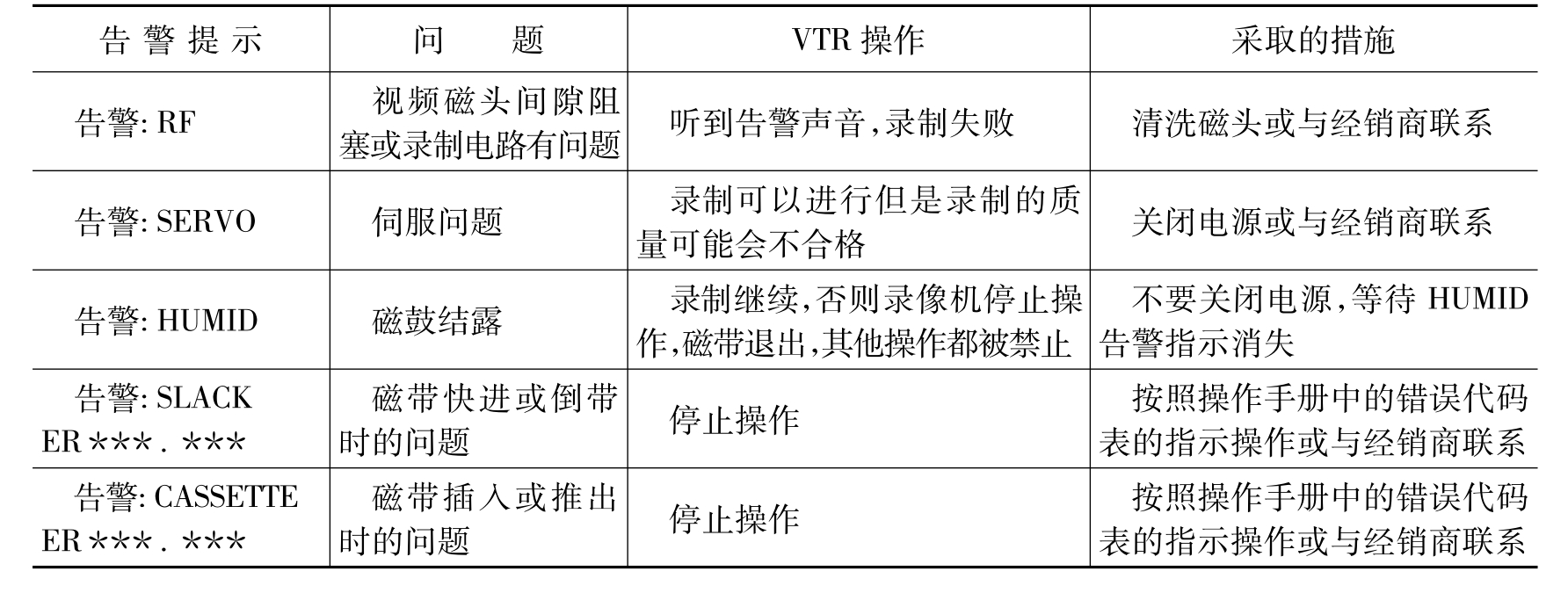

LCD监视器和寻像器告警提示(见表2-3)。

表2-3　LCD监视器和寻像器告警提示表

12.时间计数指示灯

按DISPLAY(显示)键切换所显示的时间码、用户比特和计数器。可以用AUDIO调整盖下的箭头键显示日期和时间。

TCG:时间码发生器值。

TCR:时间码读取值。

UBR:用户比特读取器值。

CNT:计数器指示灯。

CLK:当前时间数据值。

DAT:当前日期。

本节实训:

尝试实际操作练习索尼DSR600PL摄像机或其他与之性能相近的摄像机。
