第四节　摄像机辅助设备

各种电视摄像机在尺寸和重量上有着很大的区别，由此需要各种摄像机的辅助设备，使摄像机的操作拍摄灵活高效。摄像机的辅助设备有三脚架、摇臂升降和斯坦尼康等。

一、三脚架

在很多场合人们见到的电视摄像师在现场拍摄时，尤其是纪实和新闻现场，仅使用肩扛或手持的拍摄方法。不过在很多节目制作过程中，摄像机被安排在三脚架上。

三脚架是固定机位拍摄时最常用的辅助设备，三脚架能使拍摄时画面平稳，运动流畅，如图1-28所示。使用三脚架拍摄时，画面的边际稳定，使电视摄影师不但在体力上获得减负的效果，而且能更集中注意力来完成画面的摄取和摄像机的操作。

图1-28　三脚架

三脚架因拍摄场合的不同，其结构也不尽相同，有普通三脚架、带滑轮的三脚架、车载三脚架、带液压阻尼的三脚架、演播室使用的大型三脚架。选用三脚架主要是由使用场合、稳定性、操作性、经济预算等的综合考虑来决定。

三脚架的使用注意事项主要是在拍摄时人的身体和摄像机不能靠压三脚架，以免因人的呼吸和身体的震动影响三脚架的稳定。三脚架云台的松紧根据所要拍摄的镜头来调整。例如，不移动光轴的摄像，云台就要锁紧;改变光轴的摄像，云台根据拍摄的实际情况，适当调整其松紧。较长距离移动摄像机时，为安全起见，最好将摄像机从三脚架上取下来。调整三脚架水平时，先仔细调整三脚架上的水平仪器泡，等调整完毕后再把摄像机安装在三脚架上。

二、摇臂升降

长摇臂是一种像升降机一样的设备，它可以使摄像机不仅能升高到数米高度，也能使摄像机降低到近地面。升降臂还能做360°的旋转，通过遥控，摇臂顶端的摄像机能完成角度仰俯、镜头推拉等动作。配合摇臂本身的回旋、平摇、升降等动作，使摇臂拍摄的画面显得平稳流畅，视角多变。在大型典礼，大型演唱会、影视剧拍摄上经常可见摇臂的使用。摇臂的结构如图1-29所示。

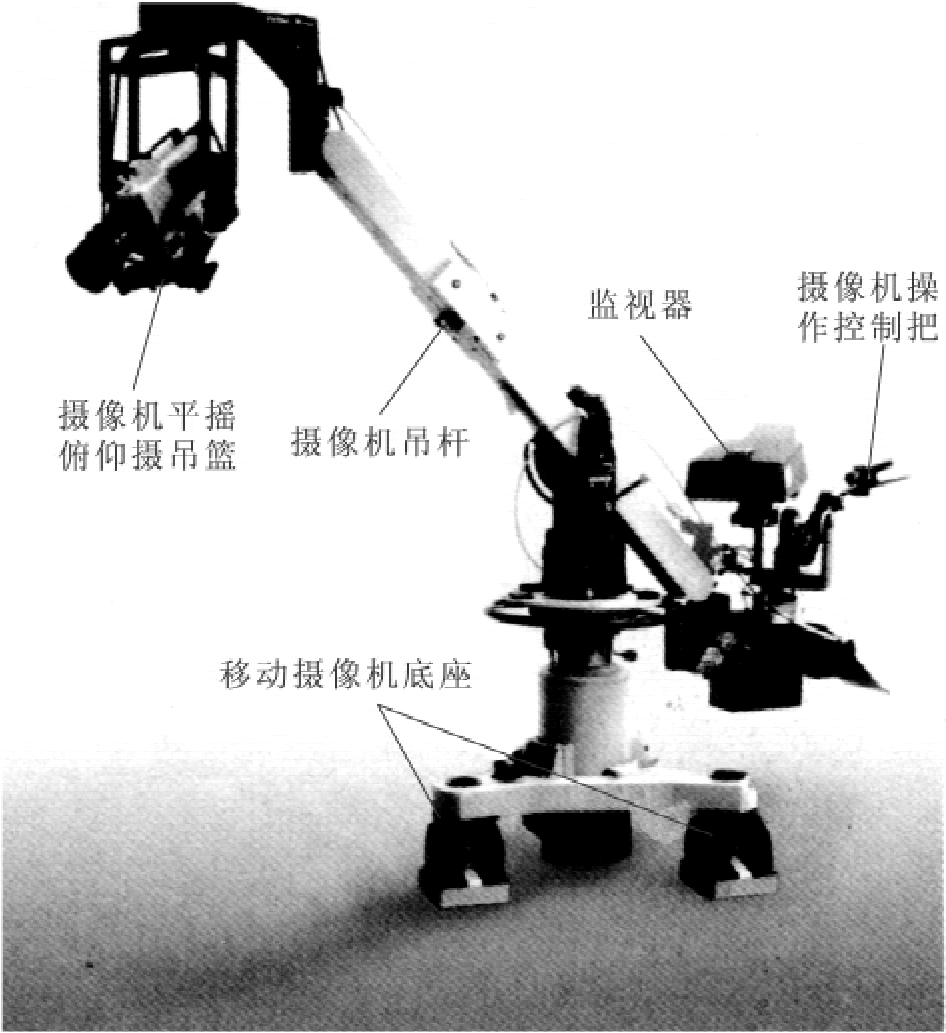

图1-29　摇臂的结构

三、斯坦尼康

相对三脚架、导轨等拍摄附件，斯坦尼康的发明不过短短的二十多年时间，但是斯坦尼康带来的运动摄像的视觉效果却是前所未有的。它现在正被越来越广泛地应用。它的发明不仅仅是技术上的进步，更是激活了许多影视创作者的创作灵感，使斯坦尼康的魅力得以充分展现。

斯坦尼康成功地运用了平衡和惯性的力学原理，通过有角度的分离解决了手持摄影的晃动，大部分来源于电视摄像师身体移动时所产生的上下起伏，通过增加摄像机的惯性用以解决手持摄像在摇摄过程中产生画面倾斜和晃动问题，通过用支架连接摄像机和辅助设备的方法使摄像机的重心外移，从而使摄像师能够方便地控制摄像机在立体空间的运动，通过寻像器外置解放了摄像师的双手，使摄像机在运动中更具有灵活性。如图1-30所示。

图1-30　斯坦尼康

现代摄像技术中，因为斯坦尼康的发明，尤其是小型斯坦尼康的出现，更是使手持摄像对运动的表现越来越大胆，主观视点也越来越成为影视创作的表现重点，丰富了蒙太奇理论。(www.daowen.com)

斯坦尼康在近距离的移动镜头拍摄、不平坦的地面跟随拍摄、对象存在不可预料的运动时的拍摄、较长的移动拍摄、表达某种情绪的拍摄等方面具有无可比拟的优势。

补充阅读:

1975年，摄影师加勒特·布朗(Garrett Brown)在影片《光荣的跨越》(Bound for Glory)的拍摄过程中，为了能在崎岖不平的路面上拍摄出流畅的画面，开始构思设计一种能代替摄影移动车的装置。经过对手持摄影的分析，他发现手持摄影所遇到的最大问题就是摄影者的每一次哪怕是最微小的动作(呼吸、步移)都会使画面产生致命的晃动。对于人眼来说，这种晃动能够被有效地消除从而保证大脑获得的是平滑图像，而对于摄影机而言，这种经由摄影者身体直接传递而来的晃动不但被真实地记录，而且还被放大到一个大银幕上，因此，人们在生活中几乎注意不到的晃动在银幕上却显得让人眼晕。

经过实验，第一套模型不久就被成功设计出来了。尽管外形有些夸张，但其拍摄效果令人非常满意，加勒特·布朗把它定名为斯坦尼康。完成影片拍摄工作后，精明的加勒特·布朗很快就意识到他低估了斯坦尼康的摄影表现能力。他又不断地对斯坦尼康进行开发研究。斯坦尼康的最初设计虽然是为了能在崎岖不平的地面上进行顺利拍摄，但斯坦尼康的应用显然不仅仅于此。因此，不断推出新的各式原型被越来越多地运用到美国电影的拍摄中去。斯坦尼康在电影中的地位最终被确认是在1979年。在斯坦力·库布里克执导的影片《闪灵》(The shining)中，极具震撼力的图像征服了观众。而这些图像的获得则完全归功于斯坦尼康。运用这一新技术的同时也给世界电影带来了巨大影响，专业技术水平与业余水平再次泾渭分明。那种令人眼花缭乱的晃动被打上业余的标记。

经过二十多年的发展，斯坦尼康目前已经形成多种不同系列以供用户选择。在美国，斯坦尼康操作者协会(The Steadicam Operators Association)每年定期开设培训班，由于顶级斯坦尼康操作人员的报酬通常都在3000美金/天，因此学习斯坦尼康操作技巧的不乏其人。

(资料来源:李兴国.影视艺术与高科技应用［M］.北京:中国传媒出版社，2005.)

■本章回顾

本章主要介绍了摄像机的工作原理、结构、性能和分类，摄像机镜头的视觉特性，在此基础上，进一步介绍了几种摄像机主要部件的技术指标和操作性能，并介绍了摄像机主要附件的功能和使用方法。

■关键概念

电视摄像机　镜头　工作原理　摄像机附件　斯坦尼康

■复习与思考

1.简述摄像机的工作原理。

2.按照性能的不同摄像机可以分成几类?各类摄像机各有什么特点?

3.摄像机主要由哪几部分组成?

4.摄像机性能评价的主要指标是什么?

5.怎样区分广角镜头、标准镜头、长焦镜头和变焦镜头?

■单元实训

1.在条件许可的情况下，试用广播级、专业级、家用级摄像机拍摄同一内容，比较三者之间的区别。

2.使用摄像机变焦镜头中的广角段、中焦段、长焦段分别拍摄同一对象，比较不同焦距镜头的成像特征。

3.分别使用摄像机内置话筒和外置话筒录制同一场景的声音，比较它们的使用特性。
